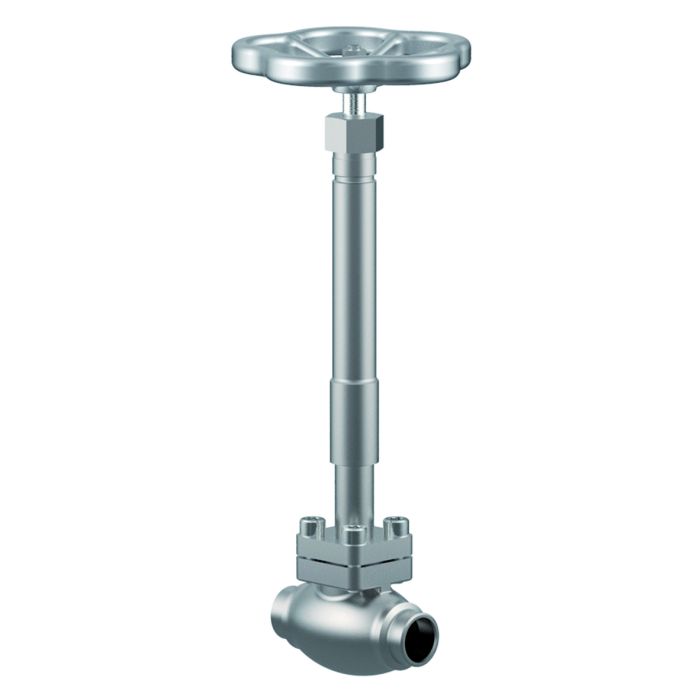

Typ 01252 - Durchgangsventil mit Faltenbalg
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Durchgangsventile mit Faltenbalg, PN50
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
"¦live loaded¦" Spindelabdichtung
"¦öl- und fettfrei für Sauerstoff¦"
Artikel-Nr. 01252.X.002*
* Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312
Artikel-Nr. 01252.X.0024
Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312
Verfügbare Sonderausführungen - nur auf Anfrage:
· Angeschweißte Rohre nach ISO 1127 oder ASTM A312 - Länge FF + 200mm
· Verlängerung H bis 900mm
· Ausführung mit Drosselkegel
· Weitere Rohrwandstärken
Zertifikate
ClassNK (Class Rules)
DNV (Class Rules)
BV (Class Rules)
Canadian Registration Number (CRN)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
RINA (Class Rules)
Pressure Equipment Directive (2014/68/EU)
ABS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 01252 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01252 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4308 |
A 351 CF8 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
1.4301 |
A 276 Grade 304 |
4 |
Oberteildichtung |
PTFE |
|
5 |
Oberteilflansch |
1.4301 |
A 276 Grade 304 |
6 |
Faltenbalgspindel |
1.4571 |
A 276 Grade 316Ti |
7 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
8 |
Faltenbalg |
1.4571 |
A 276 Grade 316Ti |
9 |
Verlängerungsrohr |
1.4541 |
A 213 TP 321 |
10 |
Oberteil |
1.4301 |
A 276 Grade 304 |
11 |
Gewindebuchse |
CW452K |
B 159 UNS C51900 |
12 |
Spindel |
1.4301 |
A 276 Grade 304 |
13 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
14 |
Stopfbuchsmutter |
1.4305 |
A 276 Grade 303 |
15 |
Handrad |
Aluminium Legierung |

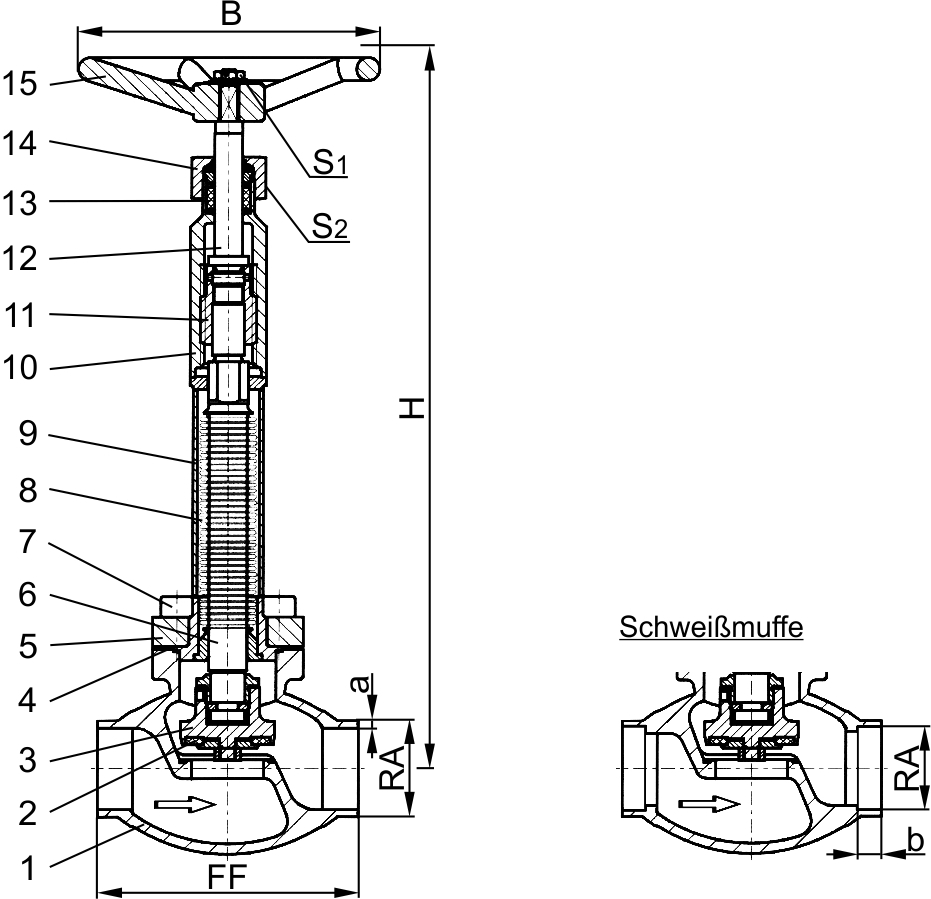

Typ 01252 - Standardausführung |
Technische Daten |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
15 |
15 |
20 |
25 |
32 |
40 |
40 |
50 |
Größenschlüssel |
.X. |
1012 |
1517 |
1521 |
2026 |
2533 |
3238 |
4042 |
4048 |
5060 |
Baulänge |
FF |
70 |
85 |
85 |
100 |
115 |
115 |
130 |
130 |
155 |
Höhe |
H |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
äußerer Rohr-Ø ISO 1127 |
RA |
12,0 |
17,2 |
21,3 |
26,9 |
33,7 |
38,0 |
42,4 |
48,3 |
60,3 |
Wandstärke Rohr ISO 1127 |
a |
1,0 |
1,6 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
äußerer Rohr-Ø ASTM A312 |
RA |
13,72 |
17,15 |
21,34 |
26,67 |
33,40 |
- |
42,16 |
48,26 |
60,33 |
Wandstärke Rohr ASTM A312 |
a |
Abmessungen nach S10 oder S40 |
||||||||
Muffentiefe |
b |
6 |
10 |
10 |
13 |
13 |
- |
13 |
13 |
16 |
Handrad-Ø |
B |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
7 |
7 |
10 |
10 |
10 |
10 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
30 |
30 |
36 |
36 |
36 |
36 |
Gewicht |
ca. kg |
1,6 |
1,85 |
1,9 |
2,3 |
2,7 |
3,6 |
5,1 |
5,1 |
7,7 |
Kvs-Wert |
m³/h |
1,6 |
2,8 |
4,3 |
6,7 |
11,5 |
14,0 |
20,6 |
22,6 |
37,1 |
Cv-Wert |
gal/min |
1,9 |
3,3 |
5,0 |
7,8 |
13,4 |
16,2 |
23,9 |
26,3 |
43,2 |
