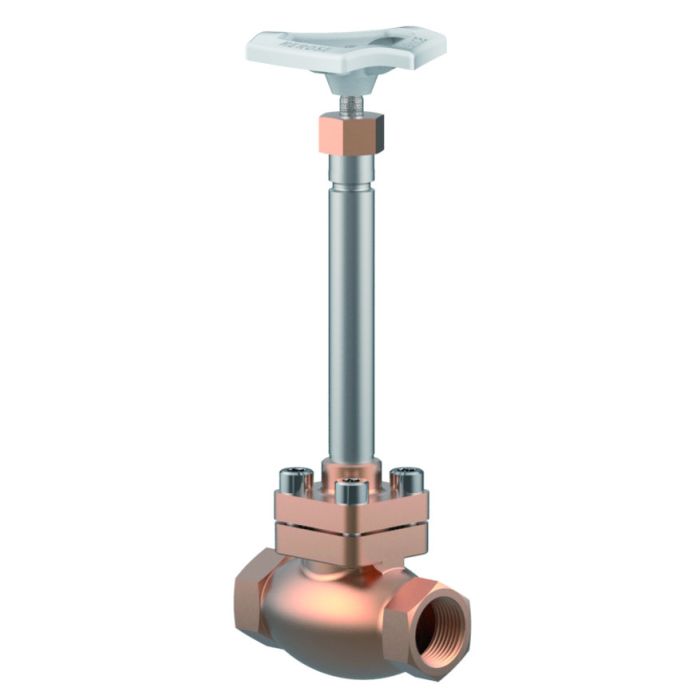

Typ 01315 - Durchgangsventil
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Durchgangsventile, PN50
Gehäuse und aufgeflanschtes Oberteil aus Bronze
"¦live loaded¦" Spindelabdichtung
"¦öl- und fettfrei für Sauerstoff¦"
Artikel-Nr. 01315.X.0011 (H=270mm)
Artikel-Nr. 01315.X.0021 (H=370mm)
Artikel-Nr. 01315.X.5011 (H=270mm) mit Rückschlagfunktion
Artikel-Nr. 01315.X.5021 (H=370mm) mit Rückschlagfunktion
Innengewindeanschluss (G) nach ISO 228/1
Artikel-Nr. 01315.X.0016 (H=270mm)
Artikel-Nr. 01315.X.0026 (H=370mm)
Artikel-Nr. 01315.X.5016 (H=270mm) mit Rückschlagfunktion
Artikel-Nr. 01315.X.5026 (H=370mm) mit Rückschlagfunktion
Innengewindeanschluss NPT nach ANSI B 1.20.1
Verfügbare Sonderausführungen - nur auf Anfrage:
· Innengewindeanschluss (R) nach ISO 7-Rc
· Verlängerung H bis 900mm · Ausführung mit Drosselkegel
Zertifikate
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
License of Special Equipment (China) (TS)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 01315 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01315 |

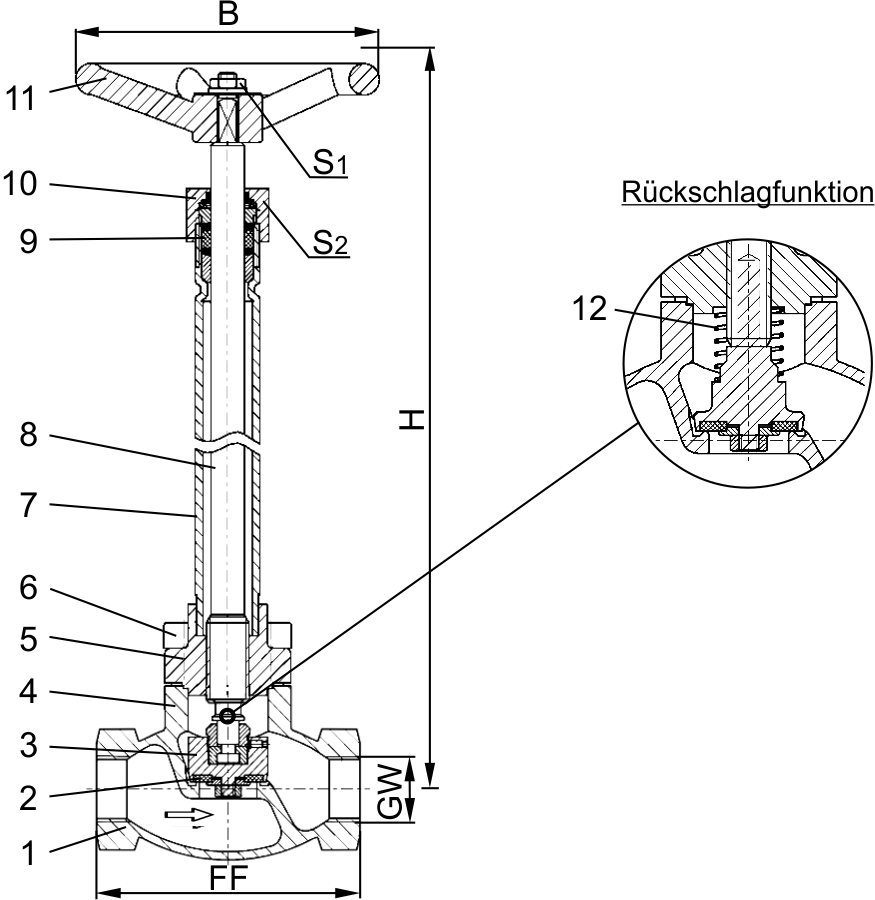

Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
CC491K |
B 62 UNS C83600 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
CW614N |
B 283 UNS C38500 |
4 |
Oberteildichtung |
PTFE |
|
5 |
Oberteilflansch |
CC493K |
B 505 UNS C93200 |
6 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
7 |
Verlängerungsrohr |
1.4541 |
A 213 TP 321 |
8 |
Spindel |
1.4301 |
A 276 Grade 304 |
9 |
Stopfbuchspackung |
Graphit / PTFE |
|
10 |
Stopfbuchsmutter |
CW614N |
B 283 UNS C38500 |
11 |
Handrad |
Aluminium Legierung |
|
12 |
Feder |
CW452K |
B 159 UNS C51900 |
Typ 01315 - Standardausführung |
Technische Daten |
||||||||
|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
Gewindegröße |
GW |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
Größenschlüssel |
.X. |
0200 |
0300 |
0400 |
0600 |
1000 |
1200 |
1400 |
2000 |
Baulänge |
FF |
60 |
60 |
85 |
85 |
115 |
115 |
140 |
160 |
Höhe |
H |
270mm oder 370mm |
|||||||
Handrad-Ø |
B |
100 |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
7 |
7 |
10 |
10 |
10 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
30 |
30 |
36 |
36 |
36 |
Gewicht |
ca. kg |
1,4 |
1,4 |
1,7 |
2,1 |
2,4 |
3,3 |
4,7 |
7,2 |
Kvs-Wert |
m³/h |
1,6 |
2,2 |
4,3 |
6,7 |
11,5 |
20,6 |
22,6 |
37,1 |
Cv-Wert |
gal/min |
1,9 |
2,6 |
5,0 |
7,8 |
13,4 |
23,9 |
26,3 |
43,2 |
