Typ 01342 - Eckventil

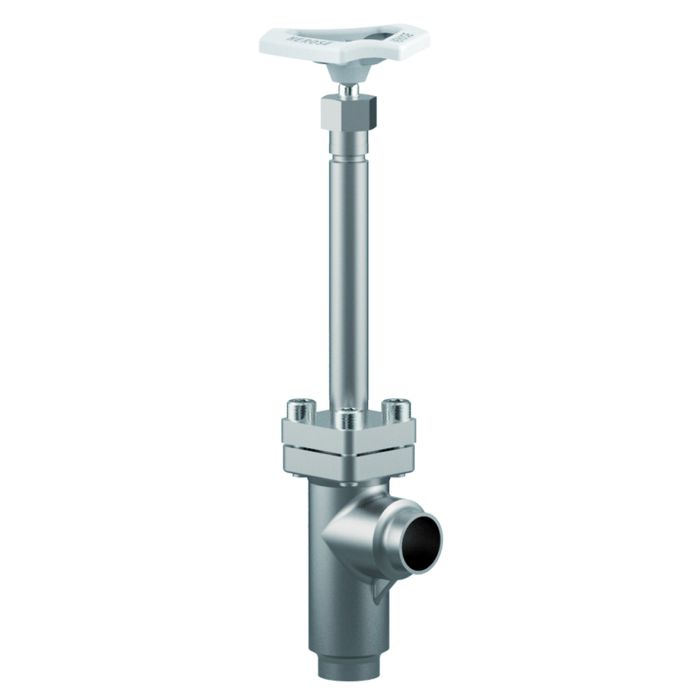

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Eckventile, PN50
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
"¦live loaded¦" Spindelabdichtung
"¦öl- und fettfrei für Sauerstoff¦"
Artikel-Nr. 01342.X.001* (H = 270mm)
Artikel-Nr. 01342.X.002* (H = 370mm)
* Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312
Artikel-Nr. 01342.X.0014 (H = 270 mm)
Artikel-Nr. 01342.X.0024 (H = 370 mm)
Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312
Verfügbare Sonderausführungen - nur auf Anfrage:
· Verlängerung H bis 900mm
· Ausführung mit Drosselkegel
· Ausführung mit Rückschlagkegel
· Weitere Rohrwandstärken
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
ClassNK (Class Rules)
License of Special Equipment (China) (TS)
DNV (Class Rules)
BV (Class Rules)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
RINA (Class Rules)
Pressure Equipment Directive (2014/68/EU)
ABS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 01342 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01342 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4308 |
A 351 CF8 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
1.4301 |
A 276 Grade 304 |
4 |
Oberteildichtung |
PTFE |
|
5 |
Oberteilflansch |
1.4301 / 1.4308 |
A 276 Grade 304 / A 351 CF8 |
6 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
7 |
Verlängerungsrohr |
1.4541 |
A 213 TP 321 |
8 |
Spindel |
1.4301 |
A 276 Grade 304 |
9 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
10 |
Stopfbuchsmutter |
1.4305 |
A 276 Grade 303 |
11 |
Handrad |
Aluminium Legierung |
|
13 |
Gewindebuchse |
CW452K |
B 159 UNS C51900 |
Typ 01342 - Standardausführung |
Technische Daten |
||||||
|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
Größenschlüssel |
.X. |
1521 |
2026 |
2533 |
3242 |
4048 |
5060 |
Baulänge |
FF |
40 |
50 |
55 |
60 |
58 |
85 |
Höhe |
H |
270 mm oder 370 mm |
|||||
äußerer Rohr-Ø ISO 1127 |
RA |
21,3 |
26,9 |
33,7 |
42,0 |
48,3 |
60,3 |
Wandstärke Rohr ISO 1127 |
a |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
äußerer Rohr-Ø ASTM A312 |
RA |
21,34 |
26,67 |
33,4 |
- |
48,26 |
60,33 |
Wandstärke Rohr ASTM A312 |
a |
Abmessungen nach S10 oder S40 |
|||||
Muffentiefe |
b |
10 |
13 |
13 |
13 |
13 |
16 |
Handrad-Ø |
B |
100 |
100 |
100 |
125 |
125 |
125 |
Länge |
L |
50 |
65 |
80 |
80 |
90 |
90 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
10 |
10 |
10 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
36 |
36 |
36 |
Gewicht |
ca. kg |
1,4 |
1,6 |
2,2 |
4,0 |
4,3 |
6,5 |
Kvs-Wert |
m³/h |
6,0 |
10,5 |
17,2 |
32,0 |
35,0 |
57,0 |
Cv-Wert |
gal/min |
7,0 |
12,2 |
20,0 |
37,2 |
40,7 |
66,3 |
Produktvarianten
Filtern Sie unser Produkt nach spezifischen Attributen| Name | Anschlussart Eintritt | Anschlussart Austritt | Anschlussdimension Eintritt | Anschlussdimension Austritt | Bauhöhe (H) | Nennweite | Link zum Produkt |
|---|
- ...
- ...
Ausgewähltes Portfolio
Die hier dargestellten Produkte zeigen nur eine Auswahl unseres Portfolios.
Wir bieten zahlreiche weitere Varianten sowie kundenspezifische Lösungen an.
Sie suchen eine bestimmte Konfiguration, Größe oder Spezifikation?
