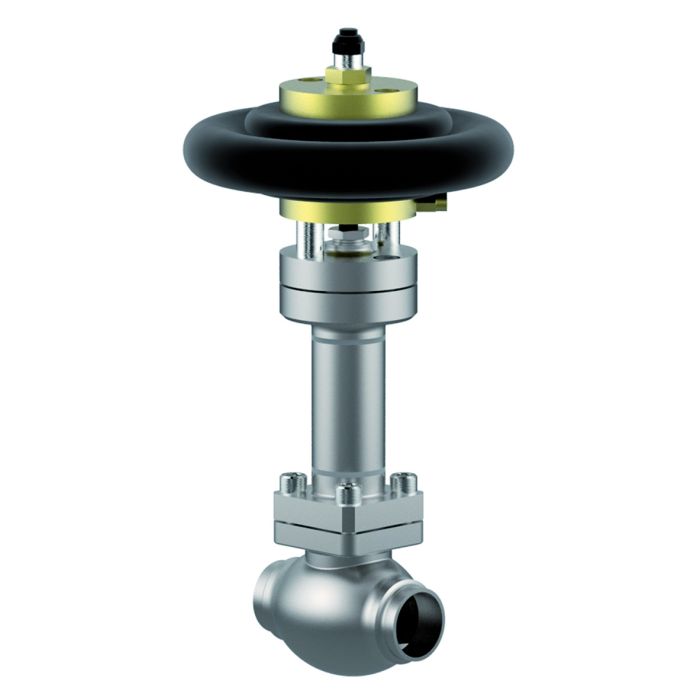

Typ 01353 - Trailerventil mit Antrieb

Datenblatt ID: CR_01353

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Umgebungstemperatur Antrieb: -50°C (223K) bis +70°C (343K)

Beschreibung

chevron-down

Tieftemperatur-Durchgangsventile mit pneumatischem Antrieb, PN50

Zuluft 6,0 bar ü (maximal 10,0 bar ü), Einsteckverbindung 8mm

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

Antrieb - Luft öffnet, Feder schließt

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦" - der Antrieb ist nicht öl- und fettfrei für Sauerstoff

Artikel-Nr. 01353.X.T0**

*Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Artikel-Nr. 01353.X.T0*4

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Verfügbare Sonderausführungen - nur auf Anfrage:

· Angeschweißte Rohre nach ISO 1127 oder ASTM A312 - Länge FF + 200mm

· Weitere Rohrwandstärken

· Wetterschutzhaube

Zertifikate

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
07/201/1321/Z/0277/17/oD/0002
0045/201/1201/Z/00649/23/oD/001(00)
type-examination for LNG (DIN EN 12567) chevron-down
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
ClassNK (Class Rules) chevron-down
TA22155M
License of Special Equipment (China) (TS) chevron-down
TSX71000120220019
TSX71000520230057
TSF700D36-2029
DNV (Class Rules) chevron-down
TAP00000MM Rev. 3
BV (Class Rules) chevron-down
33354/C0 BV
SMS.W.I./11744/C.0
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-DD1-23290-4-DE
RINA (Class Rules) chevron-down
MAC322723XG
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26

Datenblätter

chevron-down
CR_01353_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_01353-1

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTV (DE, EN, ES)
TTV (DE, EN, CN)
TTV (DE, EN, CZ)
TTV (DE, EN, FR)
TTV (DE, EN, IT)
TTV (DE, EN, NL)
TTV (DE, EN, PL)
TTV (DE, EN, RU)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 01353
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01353

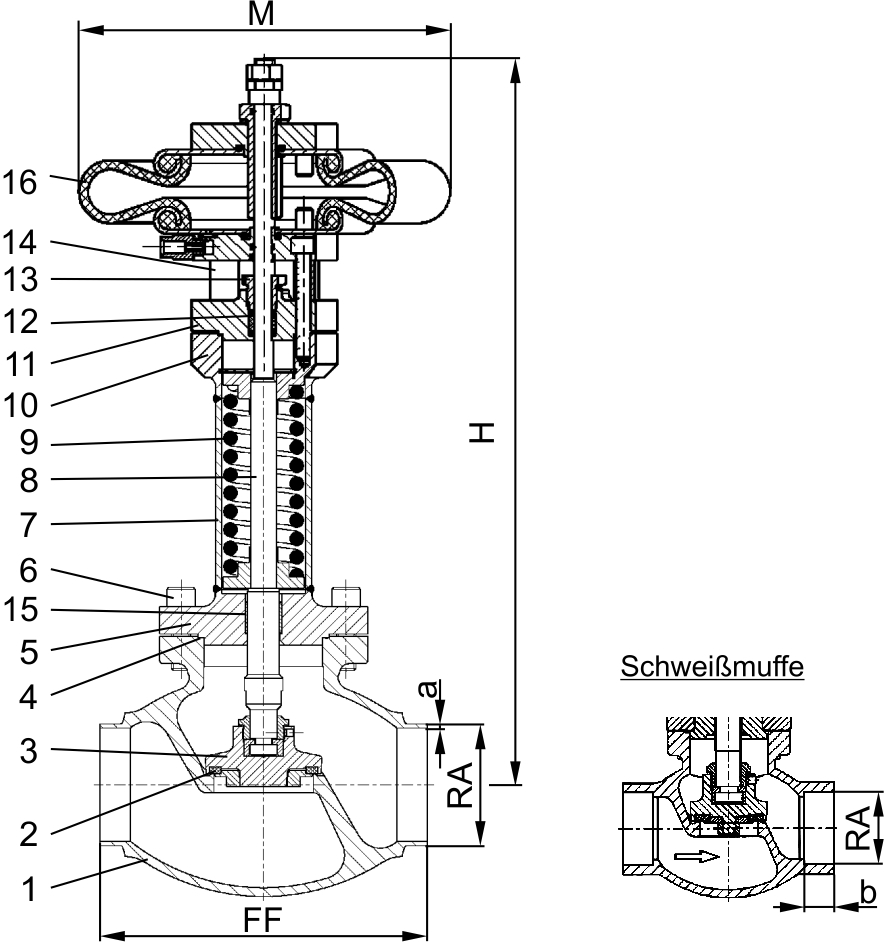

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung bis DN50

PTFE / Elektrocarbon (25%)

2a

Dichtung ab DN65

PTFE

3

Abschlusskörper

1.4301

A 276 Grade 304

4

Oberteildichtung

PTFE

5

Oberteilflansch

1.4301

A 276 Grade 304

6

Oberteilschrauben

1.4301/A2

A 194 B8

7

Verlängerungsrohr

1.4306

A 312 TP 304L

8

Spindel

1.4301

A 276 Grade 304

9

Feder

1.4571

A 313 Grade 316Ti

10

Flansch

1.4301

A 276 Grade 304

11

Oberteil

1.4301

A 276 Grade 304

12

Stopfbuchspackung

Graphit / PTFE / MICA

13

Stopfbuchsmutter

1.4571

A 276 Grade 316Ti

14

Jochstangen

1.4301

A 276 Grade 304

15

Gleitbuchse

CW452K

B 159 UNS C51900

16

Antrieb

Kautschuk

Ausführungen

Typ 01353 - Standardausführung

Technische Daten

Nenngröße

DN

20

20

25

40

40

50

65

80

Größenschlüssel

.X.

2021

2026

2533

4042

4048

5060

657x

8088

Baulänge

FF

100

100

115

130

130

155

205

245

Höhe

H

443

443

444

441

441

420

448

467

äußerer Rohr-Ø ISO 1127

RA

21,3

26,9

33,7

42,4

48,3

60,3

76,1

88,9

Wandstärke Rohr ISO 1127

a

2,0

2,0

2,0

2,0

2,0

2,0

2,9

3,2

äußerer Rohr-Ø ASTM A312

RA

21,34

26,67

33,40

42,16

48,26

60,33

73,03

88,90

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Muffentiefe

b

10

10

13

13

13

16

16

16

Antrieb-Ø

M

229

229

229

229

229

229

229

229

Gewicht

ca. kg

7,2

7,2

9,1

10,5

10,5

14,5

17,4

22,5

*Kvs-Wert

m³/h

4,3

4,3

11,5

22,6

22,6

37,1

71,1

104,0

*Cv-Wert

gal/min

5,0

5,0

13,4

23,9

26,3

43,2

82,9

121,3

Hub

mm

10

10

14

14

14

14

22

25

Δ P max

bar

50

50

50

16

16

10

3

4

Δ P max mit Sonderfeder

bar

-

-

-

31

31

18

10

-
