Typ 01355 - Durchgangsventil

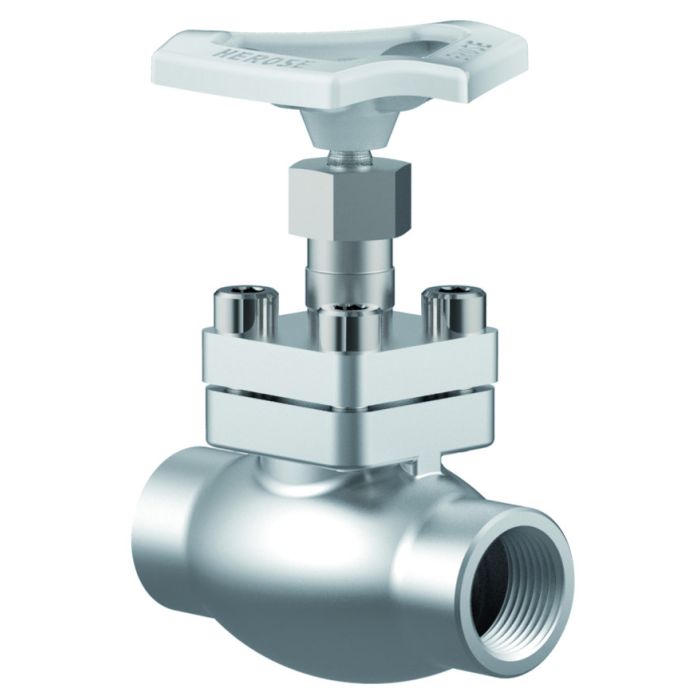

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Empfohlene Betriebstemperaturen: -60°C (213K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Durchgangsventile, PN50
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
"¦live loaded¦" Spindelabdichtung
"¦öl- und fettfrei für Sauerstoff¦"
Artikel-Nr. 01355.X.0001
Artikel-Nr. 01355.X.5001 mit Rückschlagfunktion
Innengewindeanschluss (G) nach ISO 228/1
Artikel-Nr. 01355.X.0006
Artikel-Nr. 01355.X.5006 mit Rückschlagfunktion
Innengewindeanschluss NPT nach ANSI B 1.20.1
Verfügbare Sonderausführungen - nur auf Anfrage:
· Innengewindeanschluss (R) nach ISO 7-Rc
· Ausführung mit Drosselkegel
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
ClassNK (Class Rules)
License of Special Equipment (China) (TS)
DNV (Class Rules)
BV (Class Rules)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Lloyd's Register (Class Rules)
ABS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 01355 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01355 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4308 |
A 351 CF8 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
1.4301 |
A 276 Grade 304 |
4 |
Oberteildichtung |
PTFE |
|
5 |
Oberteil |
1.4301 / 1.4308 |
A 276 Grade 304 / A 351 CF8 |
6 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
8 |
Spindel |
1.4301 |
A 276 Grade 304 |
9 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
10 |
Stopfbuchsmutter |
1.4305 |
A 276 Grade 303 |
11 |
Handrad |
Aluminium Legierung |
|
12 |
Feder |
1.4310 |
A 313 Grade 301 |
13 |
Gewindebuchse |
CW452K |
B 159 UNS C51900 |
Typ 01355 - Standardausführung |
Technische Daten |
||||||||
|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
10 |
15 |
20 |
25 |
40 |
40 |
50 |
Gewindegröße |
GW |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
Größenschlüssel |
.X. |
0200 |
0300 |
0400 |
0600 |
1000 |
1200 |
1400 |
2000 |
Baulänge |
FF |
70 |
70 |
85 |
100 |
115 |
130 |
130 |
155 |
Höhe |
H |
140 |
140 |
140 |
140 |
140 |
175 |
175 |
200 |
Handrad-Ø |
B |
100 |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
7 |
7 |
10 |
10 |
10 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
30 |
30 |
36 |
36 |
36 |
Gewicht |
ca. kg |
1,0 |
1,0 |
1,3 |
1,7 |
2,0 |
4,2 |
4,2 |
6,7 |
Kvs-Wert |
m³/h |
1,6 |
2,2 |
4,3 |
6,7 |
11,5 |
20,6 |
22,6 |
37,1 |
Cv-Wert |
gal/min |
1,9 |
2,6 |
5,0 |
7,8 |
13,4 |
23,9 |
26,3 |
43,2 |
