Typ 01420 - Durchgangsventil T-Serie

Datenblatt ID: CR_01420_3

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

chevron-down

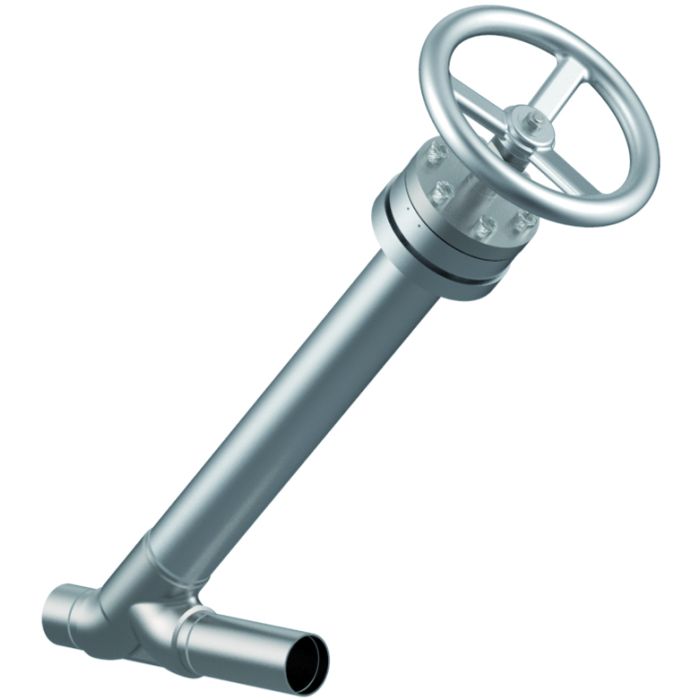

Top-Entry Tieftemperatur-Durchgangsventile, PN50

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 01420.XYCD21 (DN15, DN25)

Artikel-Nr. 01420.XYCD31 (DN40, DN50)

Verfügbare Sonderausführungen - nur auf Anfrage:

· Verlängerung H und E nach Kundenspezifikation

Zertifikate

chevron-down
ClassNK (Class Rules) chevron-down
TA22155M
DNV (Class Rules) chevron-down
TAP00000MM Rev. 3
BV (Class Rules) chevron-down
33354/C0 BV
SMS.W.I./11744/C.0
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-DD1-23290-4-DE
RINA (Class Rules) chevron-down
MAC322723XG
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ11100534357/2
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0343/TPED/MUM/PRJ11100534357/3
0343/TPED/MUM/PRJ11100427971/4 Iss. 02
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26

Datenblätter

chevron-down
CR_01420_3_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_01420_3-1

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 01420
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01420_3

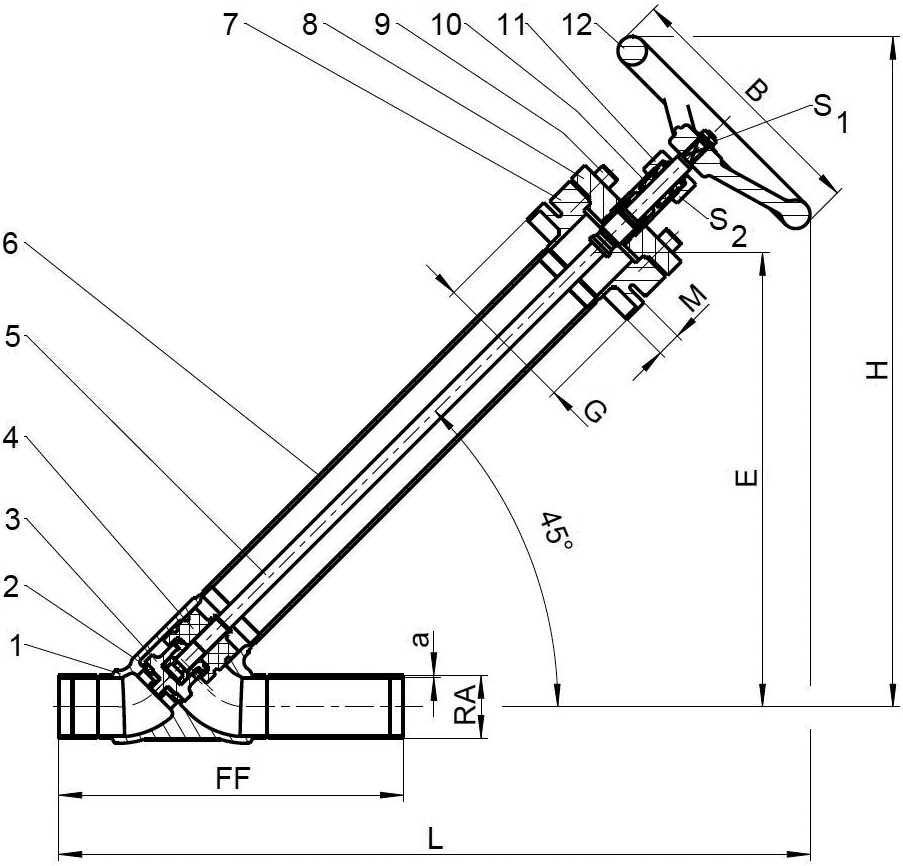

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung

PCTFE

3

Abschlusskörper

1.4301

A 276 Grade 304

4

Führungsbuchse

PTFE

5

Spindel

1.4301

A 276 Grade 304

6

Verlängerungsrohr

1.4301

A 276 Grade 304

7

Oberteilflansch

1.4301

A 276 Grade 304

8

Oberteil

1.4301

A 276 Grade 304

9

Oberteilschrauben

A2-70

B8

10

Stopfbuchspackung

Graphit / PTFE

11

Stopfbuchsmutter

1.4305

A 276 Grade 303

12

Handrad

Aluminium Legierung

Ausführungen

Typ 01420 - T-Serie

Technische Daten

Nenngröße

DN

15

25

40

50

Größenschlüssel

.X.

1521

2533

4048

5060

Baulänge

FF

178

203

265

344

Höhe

H

395

395

516

532

Handrad-Ø

B

100

100

200

200

äußerer Rohr-Ø ASTM A312

RA

21,34

33,70

48,26

60,33

Wandstärke Rohr ASTM A312

a

1,6

1,6

1,6

1,6

Länge

E

290

290

350

350

Länge

G

68

68

109

134,5

Länge

M

14

24

18,5

21,5

Länge

L

442

453

578

628

Schlüsselweite

S1

10

10

13

13

Schlüsselweite

S2

27

27

32

32

Gewicht

ca. kg

2,4

3,0

7,6

11,5

Kvs-Wert

m³/h

4,9

13,3

32,0

51,0

Cv-Wert

gal/min

5,7

15,6

37,4

59,7
