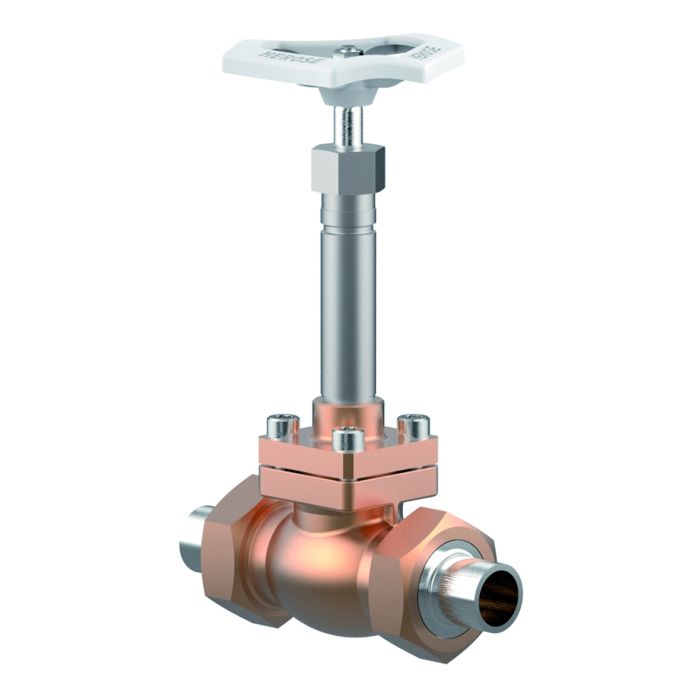

Typ 02411 - Durchgangsventil

Datenblatt ID: CR_02411_3

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Beschreibung

chevron-down

Tieftemperatur-Verschraubungs-Durchgangsventile, PN50

Gehäuse und aufgeflanschtes Oberteil aus Bronze

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 02411.X.0017 (H = 270mm)

Artikel-Nr. 02411.X.0027 (H = 370mm)

Artikel-Nr. 02411.X.5017 (H = 270mm) mit Rückschlagfunktion

Artikel-Nr. 02411.X.5027 (H = 370mm) mit Rückschlagfunktion

beiderseits Verschraubung mit Schweißanschluss für Edelstahlrohre

nach ISO 1127 oder ASTM A312

Verfügbare Sonderausführungen - nur auf Anfrage:

· Verlängerung H bis 900mm

· Ausführung mit Drosselkegel

· Weitere Rohrwandstärken

Zertifikate

chevron-down
type-examination for LNG (DIN EN 12567) chevron-down
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
License of Special Equipment (China) (TS) chevron-down
TSX71000120220016
TSX71000520230057
TS2700G39-2029
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-DD1-23290-4-DE
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0343/TPED/MUM/PRJ11100541146/3 Iss. 01
0343/TPED/MUM/PRJ11100427971/4 Iss. 02
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ11100541146/2
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26

Datenblätter

chevron-down
CR_02411_3_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_02411_3-1

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTV (DE, EN, ES)
TTV (DE, EN, CN)
TTV (DE, EN, CZ)
TTV (DE, EN, FR)
TTV (DE, EN, IT)
TTV (DE, EN, NL)
TTV (DE, EN, PL)
TTV (DE, EN, RU)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 02411
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_02411_3
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

CW614N

B 283 UNS C38500

4

Oberteildichtung

PTFE

5

Oberteilflansch

CC493K

B 505 UNS C93200

6

Oberteilschrauben

1.4301/A2

A 194 B8

7

Verlängerungsrohr

1.4541

A 213 TP 321

8

Spindel

1.4301

A 276 Grade 304

9

Stopfbuchspackung

Graphit / PTFE

10

Stopfbuchsmutter

CW614N

B 283 UNS C38500

11

Handrad

Aluminium Legierung

12

Feder

CW452K

B 159 UNS C51900

13

Schweißkugelbuchse

1.4301

A 276 Grade 304

14

Überwurfmutter

CC493K

B 505 UNS C93200

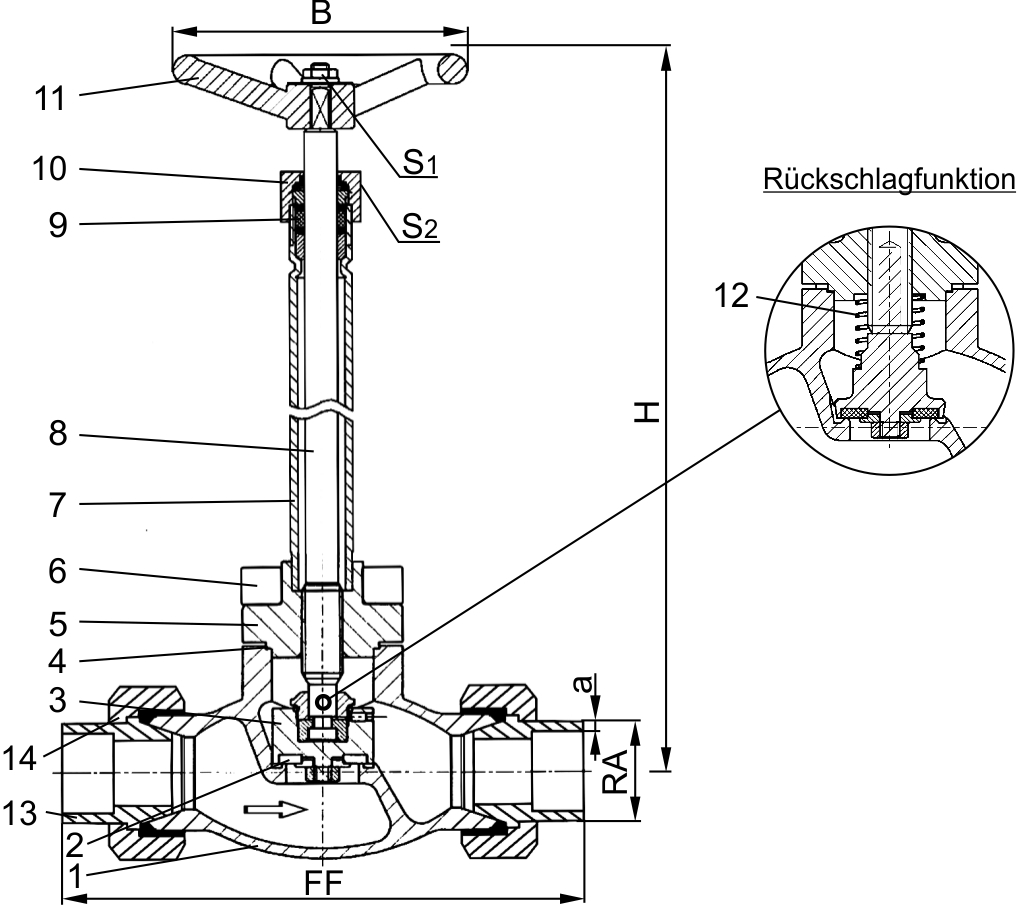

Ausführungen

Typ 02411 - Standardausführung

Technische Daten

Nenngröße

DN

10

10

20

20

32

32

40

50

Größenschlüssel

.X.

1012

1017

1521

2027

2533

3242

4048

5060

Baulänge

FF

137

141

168

168

203

203

230

263

Höhe

H

270 mm oder 370 mm

äußerer Rohr-Ø ISO 1127

RA

12,0

17,2

21,3

26,9

33,7

42,4

48,3

60,3

Wandstärke Rohr ISO 1127

a

1,0

2,3

2,6

2,0

3,2

2,0

3,6

3,6

äußerer Rohr-Ø ASTM A312

RA

-

17,15

21,34

26,67

33,40

42,16

48,26

60,33

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Handrad-Ø

B

100

100

100

100

125

125

125

125

Schlüsselweite

S1

7

7

7

7

10

10

10

10

Schlüsselweite

S2

30

30

30

30

36

36

36

36

Gewicht

ca. kg

1,5

1,5

2,8

2,8

4,5

4,5

6,8

10,0

Kvs-Wert

m³/h

1,6

2,2

6,7

6,7

12,1

12,1

22,6

37,1

Cv-Wert

gal/min

1,9

2,6

7,8

7,8

14,1

14,1

26,3

43,2
