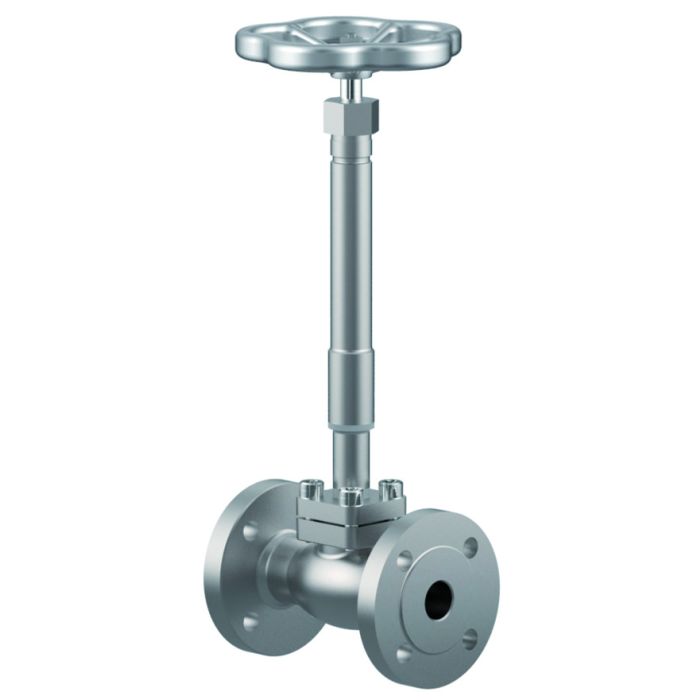

Typ 03252 - Durchgangsventil mit Faltenbalg

Datenblatt ID: CR_03252_2

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Leckraten: 10-6 mbar ltr / Sek. nach außen, 10-4 mbar ltr / Sek. am Ventilsitz

Beschreibung

chevron-down

Tieftemperatur-Durchgangsventile mit Faltenbalg, class 300

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 03252.X.0023

Flanschanschluss nach ASME B16.5 class 300

Verfügbare Sonderausführungen - nur auf Anfrage:

· Verlängerung H bis 900mm

· Ausführung mit Drosselkegel

Zertifikate

chevron-down
ClassNK (Class Rules) chevron-down
TA22155M
DNV (Class Rules) chevron-down
TAB00000KD Rev.2
BV (Class Rules) chevron-down
33353/C0 BV
SMS.W.I./11744/C.0
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-DD1-23290-4-DE
RINA (Class Rules) chevron-down
MAC322723XG
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
Lloyd's Register (Class Rules) chevron-down
LR2508712TA-02
LR2695076QAES
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26

Datenblätter

chevron-down
CR_03252_2_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 03252
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_03252_2

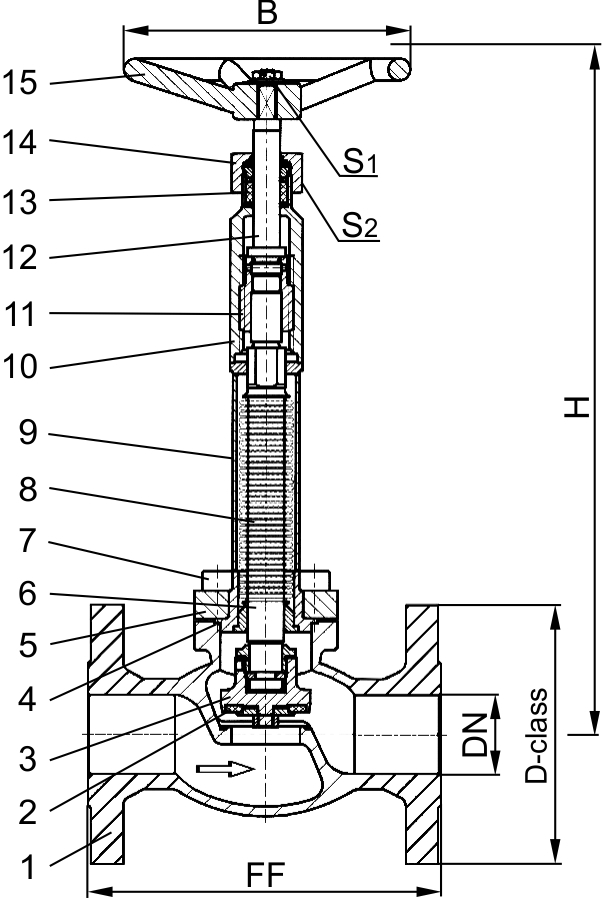

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

1.4301

A 276 Grade 304

4

Oberteildichtung

PTFE

5

Oberteilflansch

1.4301

A 276 Grade 304

6

Faltenbalgspindel

1.4571

A 276 Grade 316Ti

7

Oberteilschrauben

1.4301/A2

A 194 B8

8

Faltenbalg

1.4571

A 276 Grade 316Ti

9

Verlängerungsrohr

1.4541

A 213 TP 321

10

Oberteil

1.4301

A 276 Grade 304

11

Gewindebuchse

CW452K

B 159 UNS C51900

12

Spindel

1.4301

A 276 Grade 304

13

Stopfbuchspackung

Graphit / PTFE / MICA

14

Stopfbuchsmutter

1.4305

A 276 Grade 303

15

Handrad

Aluminium Legierung

Ausführungen

Typ 03252 - Standardausführung

Technische Daten

Nenngröße

DN

15

20

25

40

50

Größenschlüssel - Flansch ASME B16.5 class 300

.X.

0400

0600

1000

1400

2000

Flanschdurchmesser

D-class

95

115

125

155

165

Baulänge

FF

140

150

160

200

230

Höhe

H

380

380

380

380

380

Handrad-Ø

B

150

150

150

150

150

Schlüsselweite

S1

7

7

7

10

10

Schlüsselweite

S2

30

30

30

36

36

Gewicht

ca. kg

3,5

5,0

5,2

10,1

13,8

Kvs-Wert

m³/h

4,3

6,7

11,5

22,6

37,1

Cv-Wert

gal/min

5,0

7,8

13,4

26,3

43,2
?
