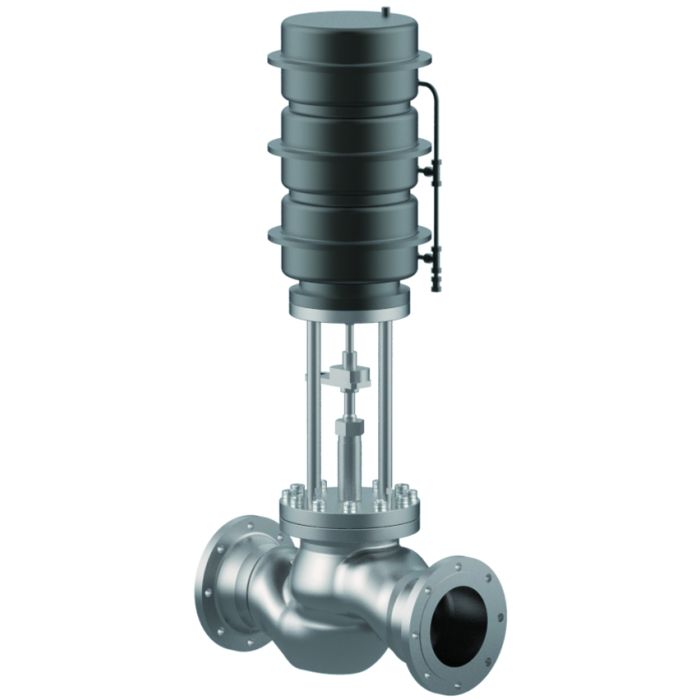

Typ 03343 - Durchgangsventil mit Antrieb

Datenblatt ID: CR_03343_5

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

chevron-down

Tieftemperatur-Durchgangsventile mit pneumatischem Antrieb, class 150

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

Antrieb - Luft öffnet, Feder schließt oder umgekehrt

"live loaded" Spindelabdichtung

Artikel-Nr. 03343.8000.X

Flanschanschluss nach ASME B16.5 class 150

Das Ventil mit der Nennweite DN200 erfüllt für den Flüssigerdgas-Einsatz (LNG) nach

DIN 12567 in Durchflussrichtung die Dichtklasse L1 bis 18 bar maximalen Differenzdruck.

Diese Norm kann auch für die Dichtheitsklasse anderer tiefkalter Gase herangezogen werden.

Verfügbare Zusatzaurüstung:

· Magnetventil

· Endschalter

· elektropneumatischer Stellungsregler u.a.

Verfügbare Sonderausführungen - nur auf Anfrage:

· Antrieb - öl- und fettfrei für Sauerstoff

· Armatur mit elektrischem Antrieb

Zertifikate

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
07/201/1321/Z/0278/17/oD/0002
0045/201/1201/Z/00649/23/oD/001(00)
type-examination for LNG (DIN EN 12567) chevron-down
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
LNG-Certificate_DN200-01XXX_03XXX
Canadian Registration Number (CRN) chevron-down
0C22964.5 - Ontario
0C22964.5N - Nunavut
0C22964.5T - Northwest Territories
0C22964.5Y - Yukon
0C22964.50 - Newfoundland and Labrador
0C22964.51 - British Columbia
0C22964.52 - Alberta
0C22964.53 - Saskatchewan
0C22964.54 - Manitoba
0C22964.56 - Quebec
0C22964.57 - New Brunswick
0C22964.58 - Nova Scotia
0C22964.59 - Prince Edward Island
ClassNK (Class Rules) chevron-down
TA22155M
DNV (Class Rules) chevron-down
TAP00000MM Rev. 3
Pressure Equipment Directive (2014/68/EU) chevron-down
0045-202-1334-Z-00176-23-D-001(01)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-B(D)-23290-3-DE
0879-PESR-DD1-23290-4-DE
License of Special Equipment (China) (TS) chevron-down
TSX71000520230057
TS2700G39-2029
BV (Class Rules) chevron-down
33354/C0 BV
SMS.W.I./11744/C.0
RINA (Class Rules) chevron-down
MAC322723XG
Lloyd's Register (Class Rules) chevron-down
LR2508712TA-02
LR2695076QAES
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26
Korean Gas Safety (KGS) chevron-down
GA-195

Datenblätter

chevron-down
CR_03343_5_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_03343_5-1

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTV (DE, EN, ES)
TTV (DE, EN, CN)
TTV (DE, EN, CZ)
TTV (DE, EN, FR)
TTV (DE, EN, IT)
TTV (DE, EN, NL)
TTV (DE, EN, PL)
TTV (DE, EN, RU)
Pressure Equipment Directive (2014/68/EU) chevron-down
001TTV (DE, EN, CN)
001TTV (DE, EN, CZ)
001TTV (DE, EN, ES)
001TTV (DE, EN, FR)
001TTV (DE, EN, IT)
001TTV (DE, EN, NL)
001TTV (DE, EN, PL)
001TTV (DE, EN, RU)
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
003TTV (EN)
003TTV (EN)
Weitere Informationen
Type (Baureihe) 03343
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_03343_5

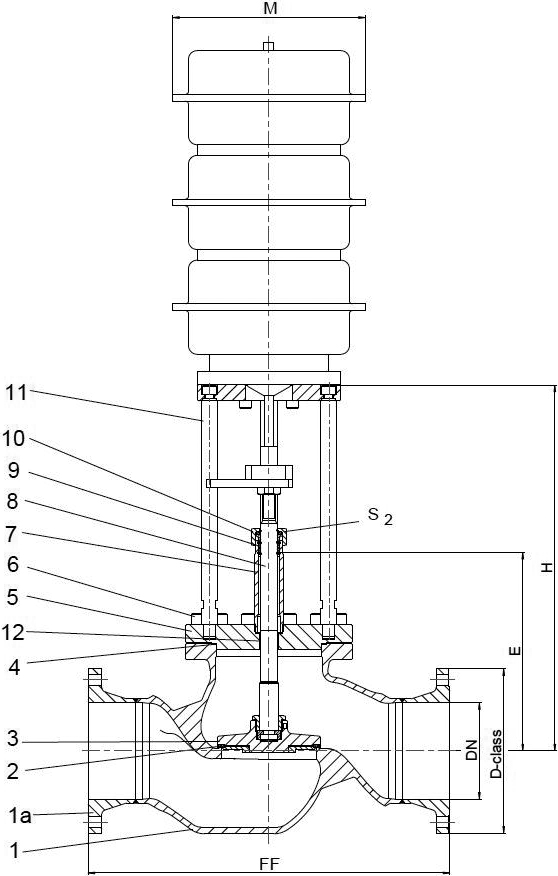

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

1a

Flansch

1.4301

A 276 Grade 304

2

Dichtung

PTFE

3

Abschlusskörper

1.4301

A 276 Grade 304

4

Oberteildichtung

PTFE

5

Oberteilflansch

1.4301

A 276 Grade 304

6

Oberteilschrauben

1.4301/A2

A 194 B8

7

Verlängerungsrohr

1.4541

A 213 TP 321

8

Spindel

1.4301

A 276 Grade 304

9

Stopfbuchspackung

Graphit / PTFE / MICA

10

Stopfbuchsmutter

1.4305

A 276 Grade 303

11

Jochstangen

1.4571

A 313 Grade 316TI

12

Gleitbuchse

CW452K

B 159 UNS C51900
Ausführungen

Typ 03343 - Standardausführung

Technische Daten

Nenngröße

DN

200

Größenschlüssel

.X.

8000

Flanschdurchmesser

D-class

345

Baulänge

FF

760

Höhe

H

785

Länge

E

410

Antrieb-Ø

M

abhängig vom Antrieb

Schlüsselweite

S2

30

Gewicht ohne Antrieb

ca. kg

135

*Kvs - Wert

m³/h

680

*Cv - Wert

gal/min

793

Hub

mm

60
?
