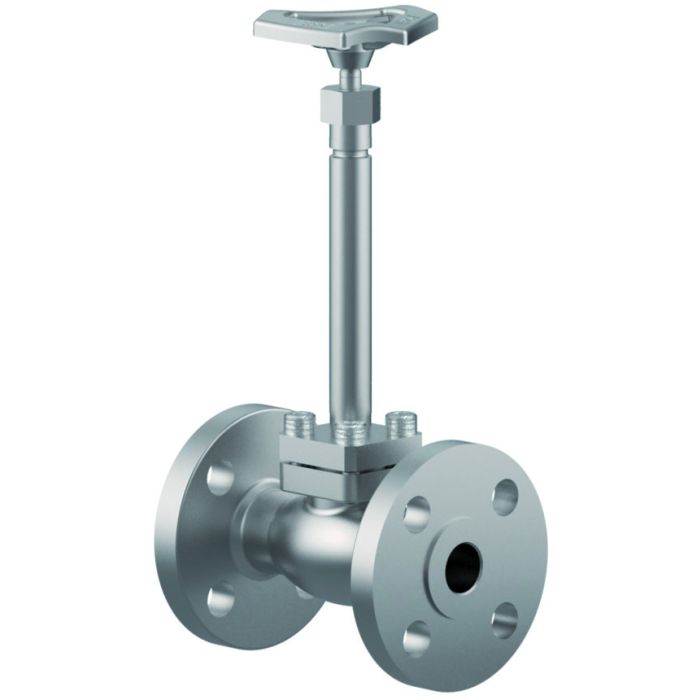

Typ 03741 - Durchgangsventil, ASME B16.5 Flansch
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Durchgangsventile, class 150
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
"¦live loaded¦" Spindelabdichtung
"¦öl- und fettfrei für Sauerstoff¦"
Artikel-Nr. 03741.X.0011 (H = 270mm)
Artikel-Nr. 03741.X.0021 (H = 370mm)
Artikel-Nr. 03741.X.5011 (H = 270mm) mit Rückschlagfunktion
Artikel-Nr. 03741.X.5021 (H = 370mm) mit Rückschlagfunktion
Flanschanschluss nach ASME B16.5 class 150
Verfügbare Sonderausführungen - nur auf Anfrage:
· Verlängerung H bis 900mm
· Ausführung mit Drosselkegel
Zertifikate
type-examination for LNG (DIN EN 12567)
ClassNK (Class Rules)
DNV (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
BV (Class Rules)
RINA (Class Rules)
Lloyd's Register (Class Rules)
ABS (Class Rules)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 03741 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_03741_4 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4409 |
A 351 CF3M |
2 |
Dichtung |
PCTFE (Kel-F) |
|
3 |
Abschlusskörper |
1.4404 |
A 276 Grade 316L |
4 |
Oberteildichtung |
Graphit |
|
5 |
Oberteilflansch |
1.4404 |
A 276 Grade 316L |
6 |
Oberteilschrauben |
1.4571/A4 |
ähnlich A 194 B8T |
7 |
Verlängerungsrohr |
1.4571 |
A 213 TP 316Ti |
8 |
Spindel |
1.4404 |
A 276 Grade 316L |
9 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
10 |
Stopfbuchsmutter |
1.4404 |
A 276 Grade 316L |
11 |
Handrad |
1.4409 |
A 351 CF3M |
12 |
Feder |
1.4571 |
A 313 Grade 316Ti |
13 |
Gewindebuchse |
CW452K |
B 159 UNS C51900 |

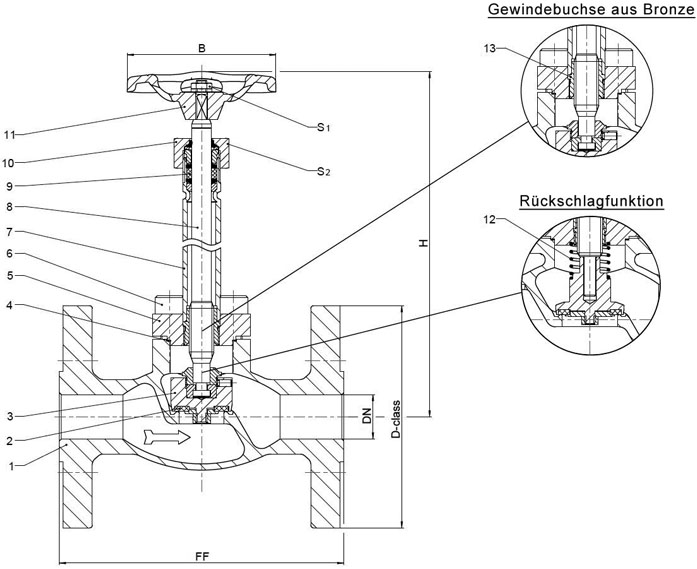

Typ 03741 - Standardausführung |
Technische Daten |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
Größenschlüssel - Flansch ASME B16.5 class 150 |
.X. |
0400 |
0600 |
1000 |
1400 |
2000 |
2400 |
3000 |
4000 |
6000 |
Flanschdurchmesser |
D-class |
90 |
100 |
110 |
125 |
150 |
180 |
190 |
230 |
280 |
Baulänge |
FF |
140 |
150 |
160 |
200 |
230 |
290 |
310 |
350 |
577 |
Höhe |
H |
270 mm oder 370 mm |
370 |
420 |
||||||
Handrad-Ø |
B |
100 |
100 |
100 |
125 |
125 |
200 |
250 |
315 |
360 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
10 |
10 |
10 |
10 |
12 |
15 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
36 |
36 |
36 |
36 |
41 |
41 |
Gewicht |
ca. kg |
3,0 |
3,5 |
5,0 |
9,0 |
13,0 |
21,0 |
28,0 |
42,0 |
83,0 |
Kvs-Wert |
m³/h |
4,3 |
6,7 |
11,5 |
22,6 |
37,1 |
71,1 |
104,0 |
170,0 |
350,0 |
Cv-Wert |
gal/min |
5,0 |
7,8 |
13,4 |
26,3 |
43,2 |
82,9 |
121,3 |
198,3 |
408,4 |
Hub |
mm |
12 |
12 |
12 |
15 |
19 |
23 |
25 |
30 |
45 |
