Typ 03741 - Durchgangsventil, ASME B16.5 Flansch

Datenblatt ID: CR_03741_5

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Beschreibung

chevron-down

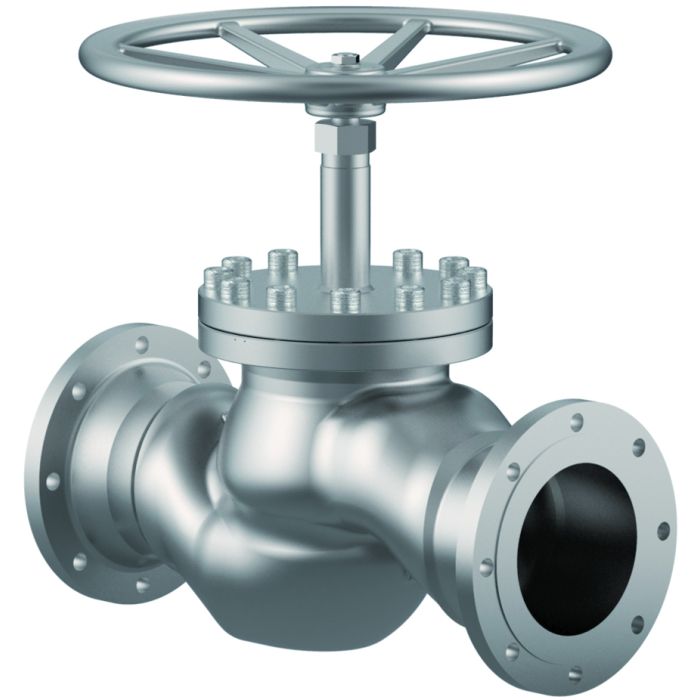

Tieftemperatur-Durchgangsventile, class 150

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

"¦live loaded¦" Spindelabdichtung

Artikel-Nr. 03741.8000.0011 (H=560)

Flanschanschluss nach ASME B16.5 class 150

Das Ventil mit der Nennweite DN200 erfüllt für den Flüssigerdgas-Einsatz (LNG) nach

DIN 12567 in Durchflussrichtung die Dichtklasse L1 bis 12 bar maximalen Differenzdruck.

Diese Norm kann auch für die Dichtheitsklasse anderer tiefkalter Gase herangezogen werden.

Sonderausführungen auf Anfrage

Zertifikate

chevron-down
type-examination for LNG (DIN EN 12567) chevron-down
LNG-Certificate_DN200-01XXX_03XXX
ClassNK (Class Rules) chevron-down
TA22155M
DNV (Class Rules) chevron-down
TAP00000MM Rev. 3
Pressure Equipment Directive (2014/68/EU) chevron-down
0045-202-1334-Z-00176-23-D-001(01)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-B(D)-23290-3-DE
0879-PESR-DD1-23290-4-DE
BV (Class Rules) chevron-down
33354/C0 BV
SMS.W.I./11744/C.0
RINA (Class Rules) chevron-down
MAC322723XG
Lloyd's Register (Class Rules) chevron-down
LR2508712TA-02
LR2695076QAES
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006

Datenblätter

chevron-down
CR_03741_5_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
001TTV (DE, EN, CN)
001TTV (DE, EN, CZ)
001TTV (DE, EN, ES)
001TTV (DE, EN, FR)
001TTV (DE, EN, IT)
001TTV (DE, EN, NL)
001TTV (DE, EN, PL)
001TTV (DE, EN, RU)
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
003TTV (EN)
003TTV (EN)
Weitere Informationen
Type (Baureihe) 03741
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_03741_5
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4409

A 351 CF3M

1a

Flansch

1.4404

A 276 Grade 316L

2

Dichtung

PCTFE (Kel-F)

3

Abschlusskörper

1.4404

A 276 Grade 316L

4

Oberteildichtung

Graphit

5

Oberteilflansch

1.4404

A 276 Grade 316L

6

Oberteilschrauben

1.4571/A4

ähnlich A 194 B8T

7

Verlängerungsrohr

1.4571

A 213 TP 316Ti

8

Spindel

1.4404

A 276 Grade 316L

9

Stopfbuchspackung

Graphit / PTFE / MICA

10

Stopfbuchsmutter

1.4404

A 276 Grade 316L

11

Handrad

1.4571

A 213 TP 316Ti

12

Feder

1.4571

A 313 Grade 316Ti

13

Gewindebuchse

CW452K

B 159 UNS C51900

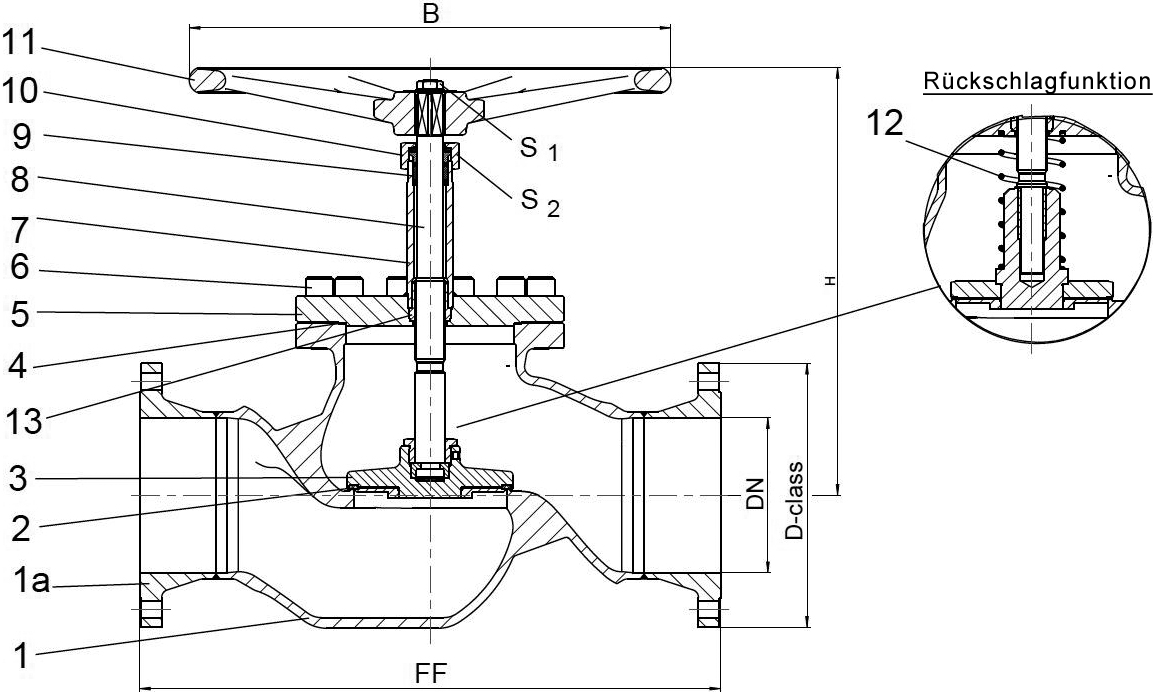

Ausführungen

Typ 03741 - Standardausführung

Technische Daten

Nenngröße

DN

200

Größenschlüssel

.X.

8000

Flanschdurchmesser

D-class

345

Baulänge

FF

760

Höhe

H

560

Handrad-Ø

B

630

Schlüsselweite

S1

30

Schlüsselweite

S2

65

Gewicht

ca. kg

135

Kvs-Wert

m³/h

680

Cv-Wert

gal/min

793
?
