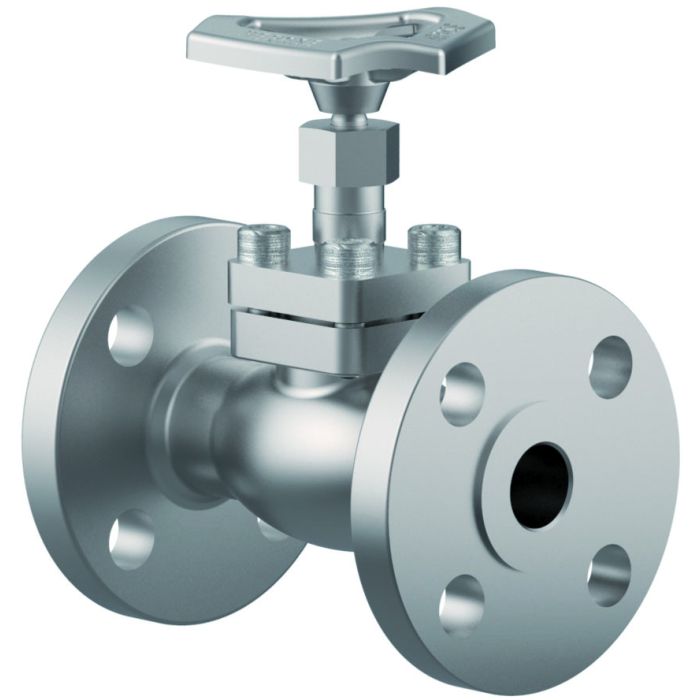

Typ 03751 - Durchgangsventil, DIN EN Flansch

Datenblatt ID: CR_03751_1

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)

Empfohlene Betriebstemperaturen: -60°C (213K) bis +120°C (393K)

Beschreibung

chevron-down

Tieftemperatur-Durchgangsventile, PN16

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 03751.X.0004

Artikel-Nr. 03751.X.5004 mit Rückschlagfunktion

Flanschanschluss nach DIN EN 1092-1 PN16

Verfügbare Sonderausführungen - nur auf Anfrage:

· Ausführung mit Drosselkegel

Zertifikate

chevron-down
ClassNK (Class Rules) chevron-down
TA22155M
DNV (Class Rules) chevron-down
TAP00000MM Rev. 3
Pressure Equipment Directive (2014/68/EU) chevron-down
0045-202-1334-Z-00176-23-D-001(01)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-B(D)-23290-3-DE
0879-PESR-DD1-23290-4-DE
BV (Class Rules) chevron-down
33354/C0 BV
SMS.W.I./11744/C.0
RINA (Class Rules) chevron-down
MAC322723XG
Lloyd's Register (Class Rules) chevron-down
LR2508712TA-02
LR2695076QAES
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006

Datenblätter

chevron-down
CR_03751_1_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
003TTV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 03751
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_03751_1
Werkstoffe

Werkstoffe

DIN EN

ASTM

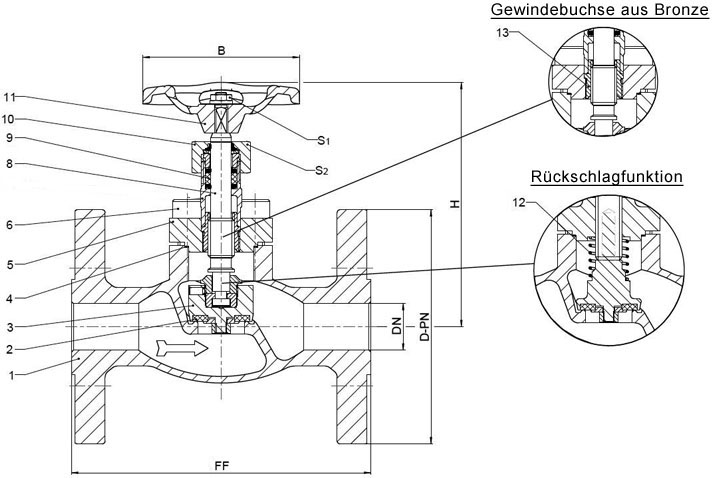

1

Gehäuse

1.4409

A 351 CF3M

2

Dichtung

PCTFE (Kel-F)

3

Abschlusskörper

1.4404

A 276 Grade 316L

4

Oberteildichtung

Graphit

5

Oberteilflansch

1.4404

A 276 Grade 316L

6

Oberteilschrauben

1.4571/A4

ähnlich A 194 B8T

8

Spindel

1.4404

A 276 Grade 316L

9

Stopfbuchspackung

Graphit / PTFE / MICA

10

Stopfbuchsmutter

1.4404

A 276 Grade 316L

11

Handrad

1.4409

A 351 CF3M

12

Feder

1.4571

A 313 Grade 316Ti

13

Gewindebuchse

CW452K

B 159 UNS C51900
Ausführungen

Typ 03751 - Standardausführung

Technische Daten

Nenngröße

DN

15

20

25

40

50

65

80

100

150

Größenschlüssel - Flansch EN 1092-1 PN16

.X.

0150

0200

0250

0400

0500

0650

0800

1000

1500

Flanschdurchmesser

D-PN

95

105

115

150

165

185

200

220

285

Baulänge

FF

140

150

160

200

230

295

310

350

510

Höhe

H

130

130

130

160

190

240

280

330

380

Handrad-Ø

B

100

100

100

125

125

200

250

315

360

Schlüsselweite

S1

7

7

7

10

10

10

10

12

15

Schlüsselweite

S2

30

30

30

36

36

36

36

41

41

Gewicht

ca. kg

3,0

3,5

4,5

9,0

13,0

21,0

28,0

42,0

68,5

Kvs-Wert

m³/h

4,3

6,7

11,5

22,6

37,1

71,1

104,0

170,0

350,0

Cv-Wert

gal/min

5,0

7,8

13,4

26,3

43,2

82,9

121,3

198,3

408,4

Hub

mm

12

12

12

15

19

23

25

30

45
?
