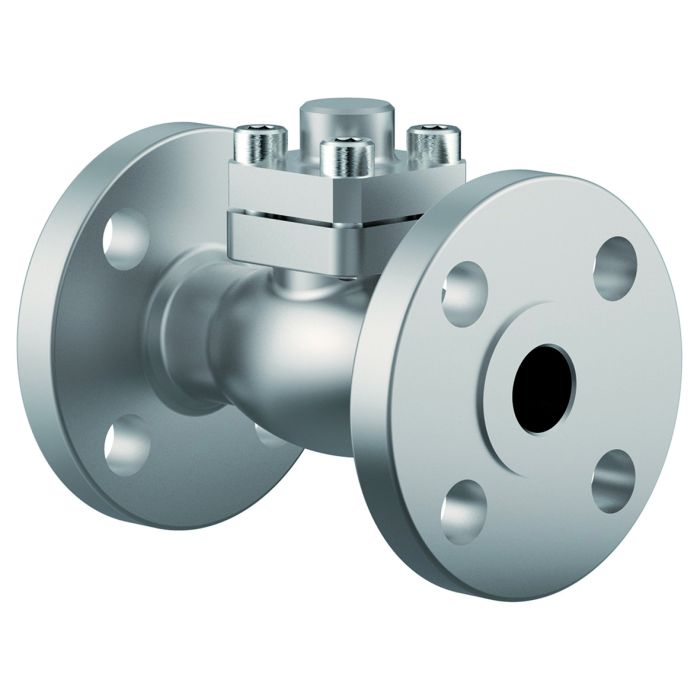

Typ 05419 - Rückschlagventil, ASME B16.5 Flansche

Datenblatt ID: CR_05419_2

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

chevron-down

Tieftemperatur-Rückschlagventile, class 300

Gehäuse und aufgeflanschter Deckel aus Edelstahl

mit Schließfeder, Öffnungsdruck ca. 0,1 bar

"öl- und fettfrei für Sauerstoff"

Artikel-Nr. 05419.X.0003

Flanschanschluss nach ASME B16.5 class 300

Rückschlagventile besitzen eine einwandfreie Rückschlag-Funktion bei geeigneter

Auslegung. Hierfür sollte der minimale Arbeitsbereich des Ventils erfahrungsgemäß

für Gase bei 50% und für Flüssigkeiten bei 40% der Gesamtleistung der Armatur

liegen. Geringere Durchflussmengen können zu instabilem Verhalten, starker

Geräuschentwicklung, bis hin zum Bauteilversagen führen.

Zertifikate

chevron-down
type-examination for LNG (DIN EN 12567) chevron-down
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
LNG-Certificate_DN200-05XXX_08XXX
Canadian Registration Number (CRN) chevron-down
0C22963.5 - Ontario
0C22963.5N - Nunavut
0C22963.5T - Northwest Territories
0C22963.5Y - Yukon
0C22963.50 - Newfoundland and Labrador
0C22963.51 - Britsh Columbia
0C22963.52 - Alberta
0C22963.53 - Saskatchewan
0C22963.54 - Manitoba.pdf
0C22963.56 - Quebec
0C22963.57 - New Brunswick.pdf
0C22963.58 - Nova Scotia.pdf
0C22963.59 - Prince Edward Island
ClassNK (Class Rules) chevron-down
TA22155M
License of Special Equipment (China) (TS) chevron-down
TSX71000520230058
TS2700G39-2029
BV (Class Rules) chevron-down
33515/C1 BV
SMS.W.I./11744/C.0
RINA (Class Rules) chevron-down
MAC322723XG
Lloyd's Register (Class Rules) chevron-down
LR25294732TA
LR2695076QAES
DNV (Class Rules) chevron-down
TAP00000K3
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00199/26/D/001(00)
0045/202/1201/Z/00280/26/D/001(00)
0045/202/1201/Z/00280/26/D/001(00) Annex 1
0045/202/1201/Z/00280/26/D/001(00) Annex 2

Datenblätter

chevron-down
CR_05419_2_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_05419_2-1

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
001TTV (DE, EN, CN)
001TTV (DE, EN, CZ)
001TTV (DE, EN, ES)
001TTV (DE, EN, FR)
001TTV (DE, EN, IT)
001TTV (DE, EN, NL)
001TTV (DE, EN, PL)
001TTV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 05419
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_05419_2
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung bis DN50

PTFE / Elektrocarbon (25%)

2a

Dichtung ab DN65

PTFE

3

Abschlusskörper

1.4301

A 276 Grade 304

4

Feder

1.4571

A 313 Grade 316Ti

5

Oberteildichtung

PTFE

6

Deckelschrauben

1.4301/A2

A 194 B8

7

Deckel

1.4301

A 276 Grade 304

7a

Führungsbuchse ab DN65

PTFE

Ausführungen

Typ 05419 - Standardausführung

Technische Daten

Nenngröße

DN

15

20

25

40

50

65

80

100

150

Größenschlüssel - Flansch ASME B16.5 class 300

.X.

0400

0600

1000

1400

2000

2400

3000

4000

6000

Flanschdurchmesser

D-class

95

115

125

155
