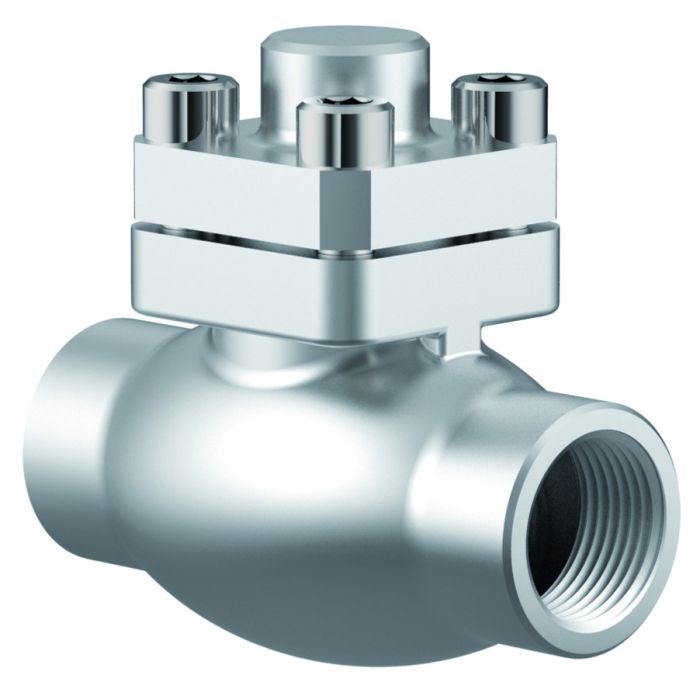

Typ 05717 - Rückschlagventil

Datenblatt ID: CR_05717

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. H2 und LNG.

Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)

Beschreibung

chevron-down

Tieftemperatur-Rückschlagventile, PN50

Gehäuse und aufgeflanschter Deckel aus Edelstahl

mit Schließfeder, Öffnungsdruck ca. 0,1 bar

“öl- und fettfrei für Sauerstoff"

Artikel-Nr. 05717.X.0001

Innengewindeanschluss (G) nach ISO 228/1

Artikel-Nr. 05717.X.0006

Innengewindeanschluss NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· Innengewindeanschluss (R) nach ISO 7-Rc

Rückschlagventile besitzen eine einwandfreie Rückschlag-Funktion bei geeigneter

Auslegung. Hierfür sollte der minimale Arbeitsbereich des Ventils erfahrungsgemäß

für Gase bei 50% und für Flüssigkeiten bei 40% der Gesamtleistung der Armatur

liegen. Geringere Durchflussmengen können zu instabilem Verhalten, starker

Geräuschentwicklung, bis hin zum Bauteilversagen führen.

Zertifikate

chevron-down
type-examination for LNG (DIN EN 12567) chevron-down
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
ClassNK (Class Rules) chevron-down
TA22155M
License of Special Equipment (China) (TS) chevron-down
TSX71000520230058
TS2700G39-2029
BV (Class Rules) chevron-down
33515/C1 BV
SMS.W.I./11744/C.0
RINA (Class Rules) chevron-down
MAC322723XG
Lloyd's Register (Class Rules) chevron-down
LR25294732TA
LR2695076QAES
DNV (Class Rules) chevron-down
TAP00000K3
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00199/26/D/001(00)
0045/202/1201/Z/00280/26/D/001(00)
0045/202/1201/Z/00280/26/D/001(00) Annex 1
0045/202/1201/Z/00280/26/D/001(00) Annex 2

Datenblätter

chevron-down
CR_05717_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_05717-1

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 05717
Anwendung H2, LNG, Luftgase
Anwendungsbereich Herstellung, Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_05717
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4409

A 351 CF3M

2

Dichtung bis DN50

PTFE / Elektrocarbon (25%)

2

Dichtung ab DN65

PTFE

3

Abschlusskörper

1.4404

A 276 Grade 316L

4

Feder

1.4571

A 313 Grade 316Ti

5

Oberteildichtung

Graphit

6

Deckelschrauben

1.4571/A4

ähnlich A 194 B8T

7

Deckel

1.4404

A 276 Grade 316L
Ausführungen

Typ 05717 - Standardausführung

Technische Daten

Nenngröße

DN

10

10

15

20

25

40

40

50

Gewindegröße

GW

1/4

3/8

1/2

3/4

1

1-1/4

1-1/2

2

Größenschlüssel

.X.

0200

0300

0400

0600

1000

1200

1400

2000

Baulänge

FF

70

70

85

100

115

130

130

155

Höhe

H

71

71

71

72

75

95

95

95

Gewicht

ca. kg

0,7

0,7

1,0

1,3

1,6

3,9

3,9

5,7

Kvs - Wert

m³/h

1,6

2,2

4,3

6,7

11,5

20,6

22,6

37,1

Cv - Wert

gal/min

1,9

2,6

5,0

7,8

13,4

23,9

26,3

43,2
