Typ 06002 - gasdicht

Datenblatt ID: CR_06002

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung zur Absicherung von Rohrleitungen und Anlagenteilen gegen thermische

Expansion. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +150°C (423K), geeignet für waagerechten Einbau

Beschreibung

chevron-down

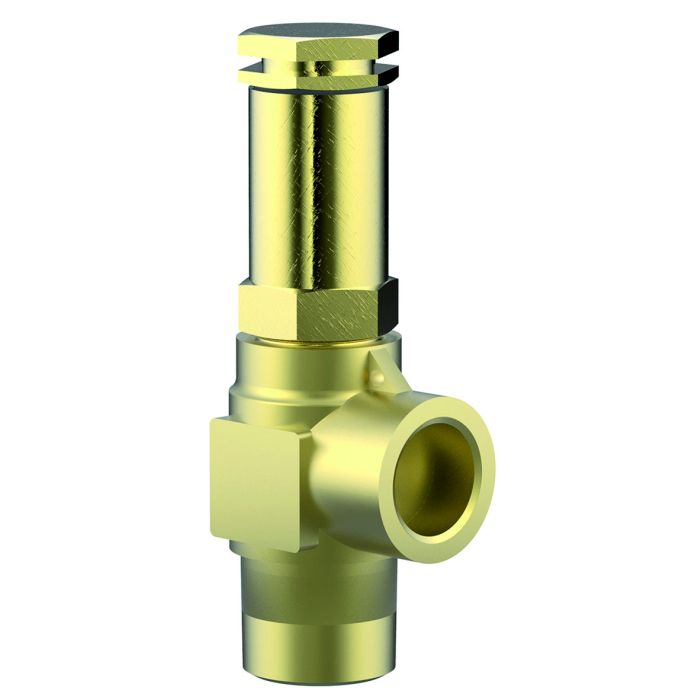

Tieftemperatur-Eck-Sicherheitsventile aus Messing, PN63, bauteilgeprüft TÜV-SV.1048. D/G

Normal-Sicherheitsventil,

gasdichte Ausführung, geschlossene Federhaube

Abschlusskörper mit PTFE/Kohle-Dichtung,

Austritt: Innengewinde Rc 3/8 nach ISO 7/1

"öl- und fettfrei für Sauerstoff"

Artikel-Nr. 06002.X.0020

Eintritt: Außengewinde Typ R nach ISO 7/1

Artikel-Nr. 06002.X.2020

Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06002.X.5020

Eintritt: Außengewinde NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· mit montiertem Bogen am Austritt

Zertifikate

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0045/201/1321/Z/00065/18/oD/002(02)
ASME Code (ASME Code Section VIII) chevron-down
NB_EN_91213
31820
NBBI 78711 278163
Canadian Registration Number (CRN) chevron-down
0G20613.5 - Ontario
0G20613.5N - Nunavut
0G20613.5T - Northwest Territories
0G20613.5Y - Yukon
0G20613.50 - Newfoundland and Labrador
0G20613.52 - Alberta
0G20613.57 - New Brunswick
0G20613.58 - Nova Scotia
0G20613.59 - Prince Edward Island
CSA-0G20613.56 - Quebec and Saskatchewan
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00617/20/D/001(01)
TÜV Verband (Approval mark number) chevron-down
24-1048
24-1048
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ1110512846/4
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
Gas Cylinder Rules 2016 (India) (GCR 2016) chevron-down
G.3(40)287/I
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26
Korean Gas Safety (KGS) chevron-down
ES-505

Datenblätter

chevron-down
CR_06002_06006_de.pdf
CR_06002_de.pdf

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTSV (DE, EN, CN)
TTSV (DE, EN, CZ)
TTSV (DE, EN, ES)
TTSV (DE, EN, FR)
TTSV (DE, EN, IT)
TTSV (DE, EN, NL)
TTSV (DE, EN, PL)
TTSV (DE, EN, RU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
TTSV (DE, EN)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06002
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06002
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CW617N

EN12165 CW617N Code Case 1750

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Teller

CW452K

B 103 UNS C51900

4

Führungsscheibe

CC493K

SB 505 C93200

5

Spindel

CW614N

EN12164 CW614N Code Case 1750

6

Feder

1.4571

A 313 Grade 316Ti

7

Haube

CW614N

EN12164 CW614N Code Case 1750

8

Federspanner

CW614N

EN12164 CW614N Code Case 1750

9

Gewindering

CW614N

EN12164 CW614N Code Case 1750

10

Verschlussschraube

CW614N

EN12164 CW614N Code Case 1750
Ausführungen

Technische Daten

Typ 06002.X.*020

Nenngröße

GW

1/4

3/8

1/2

Sitzdurchmesser

d0

6,0

6,0

6,0

Größenschlüssel

.X.

0200

0300

0400

Ansprechdruck

bar

1,0-55,0

1,0-55,0

1,0-55,0

Höhe

H

70

70

70

Länge

L1

13

15

17

Länge

L2

13

13

13

Gewicht

ca. kg

0,185

0,20

0,22

Ausflussziffer ab 3,0 bar

αw

0,34

0,34

0,34
Produktvarianten

Produktvarianten

Filtern Sie unser Produkt nach spezifischen Attributen
Name Anschlussart Eintritt Anschlussart Austritt Anschlussdimension Eintritt Anschlussdimension Austritt Link zum Produkt
/
?
