Typ 06011 - gasdicht

Datenblatt ID: CR_06011

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung zur Absicherung von Rohrleitungen und Anlagenteilen gegen thermische

Expansion. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG und Wasserstoff.

Zulässige Betriebstemperatur: -255°C (18K) bis +65°C (338K), geeignet für waagerechten Einbau

Beschreibung

chevron-down

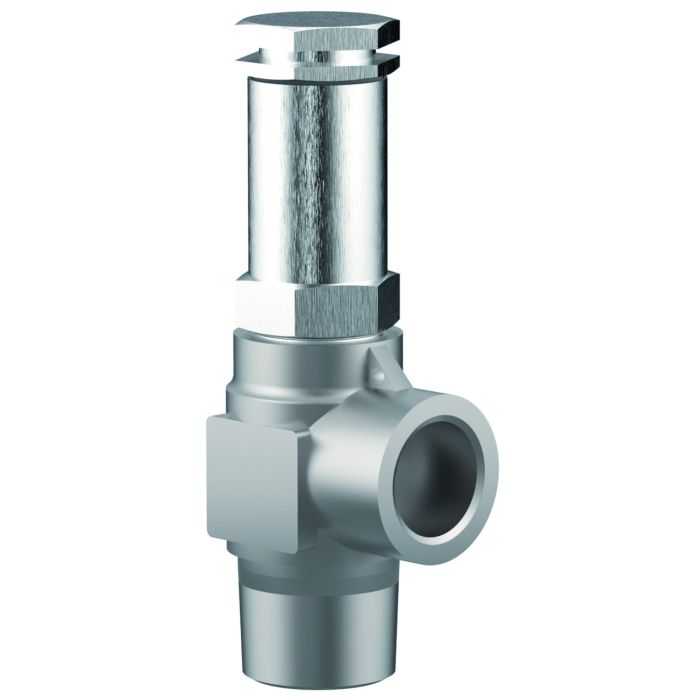

Tieftemperatur-Eck-Sicherheitsventile aus Edelstahl, PN63, bauteilgeprüft TÜV-SV.1048. D/G/F

Normal-Sicherheitsventil,

Abschlusskörper aus PTFE/Kohle, geschlossene Federhaube, gasdicht

Austritt: Innengewinde Rc 3/8 nach ISO 7/1

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06011.X.0000

Eintritt: Außengewinde Typ R nach ISO 7/1

Artikel-Nr. 06011.X.2000

Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06011.X.5000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

Zertifikate

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0045/201/1321/Z/00065/18/oD/002(02)
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00616/20/D/001(01)
ClassNK (Class Rules) chevron-down
TA22180M
BV (Class Rules) chevron-down
33356/C0 BV
SMS.W.I./11744/C.0
RINA (Class Rules) chevron-down
MAC322723XG
TÜV Verband (Approval mark number) chevron-down
24-1048
24-1048
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ1110512846/4
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
Lloyd's Register (Class Rules) chevron-down
LR25294473TA
LR2695076QAES
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26
DNV (Class Rules) chevron-down
TAP0000355

Datenblätter

chevron-down
CR_06011_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_06011-1

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTSV (DE, EN, CN)
TTSV (DE, EN, CZ)
TTSV (DE, EN, ES)
TTSV (DE, EN, FR)
TTSV (DE, EN, IT)
TTSV (DE, EN, NL)
TTSV (DE, EN, PL)
TTSV (DE, EN, RU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
TTSV (DE, EN)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06011
Anwendung H2, LNG, Luftgase
Anwendungsbereich Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
Artikelnummer CR_06011
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

1.4408

A 351 CF8M

2

Teller

PTFE / Elektrocarbon (25%)

3

Führungsscheibe

1.4301

A 276 Grade 304

4

Spindel

1.4301

A 276 Grade 304

5

Feder

1.4571

A 313 Grade 316Ti

6

Haube

1.4301

A 276 Grade 304

7

Federspanner

1.4305

A 276 Grade 303

8

Gewindering

1.4305

A 276 Grade 303

9

Verschlussschraube

1.4301

A 276 Grade 304
Ausführungen

Typ 06011

Technische Daten

Nenngröße

GW

1/4

3/8

1/2

Sitzdurchmesser

d0

6,0

6,0

6,0

Größenschlüssel

.X.

0200

0300

0400

Ansprechdruck

bar

5,0-55,0

5,0-55,0

5,0-55,0

Höhe

H

70

70

70

Länge

L1

13

15

17

Länge

L2

13

13

13

Schlüsselweite

S1

19

19

19

Schlüsselweite

S2

19

19

19

Gewicht

ca. kg

0,18

0,195

0,21

Ausflussziffer

αw

0,09

0,09

0,09
