Typ 06387

Datenblatt ID: CR_06387

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K)

Beschreibung

chevron-down

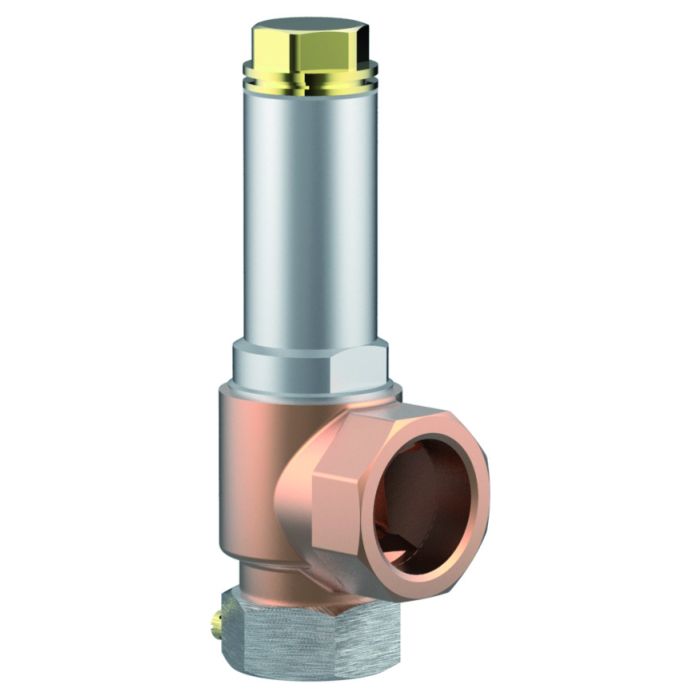

Tieftemperatur-Eck-Sicherheitsventile aus Bronze, PN40, bauteilgeprüft TÜV-SV.780. D/G

Normal-Sicherheitsventil (0,2 - 25,0 bar)

Abschlusskörper metallisch dichtend, geschlossene Federhaube,

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06387.X.0000

Eintritt: Innengewinde Typ G nach ISO 228/1

Austritt: Innengewinde Typ G nach ISO 228/1

Verfügbare Sonderausstattungen - nur auf Anfrage:

· außenliegende Teile vernickelt · mit montiertem Bogen am Austritt

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00232/20/D/001(02)
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
07/201/1321/Z/0066/18/oD/001(01)
ClassNK (Class Rules) chevron-down
TA22180M
TÜV Verband (Approval mark number) chevron-down
22-780
22-780
BV (Class Rules) chevron-down
33356/C0 BV
SMS.W.I./11744/C.0
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
0038/UK/TPER/MUM/PRJ11100512846/2
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26

Datenblätter

chevron-down
CR_06387_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_06387-1

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTSV (DE, EN, CN)
TTSV (DE, EN, CZ)
TTSV (DE, EN, ES)
TTSV (DE, EN, FR)
TTSV (DE, EN, IT)
TTSV (DE, EN, NL)
TTSV (DE, EN, PL)
TTSV (DE, EN, RU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
TTSV (DE, EN)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06387
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06387
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

CC491K

B 62 UNS C83600

2

Eintrittskörper

1.4301

A 276 Grade 304

4

Teller

1.4541

A 276 Grade 321

5

Führungsscheibe

CW453K

B 103 UNS C52100

6

Spindel

CW453K

B 103 UNS C52100

7

Feder

1.4571

A 313 Grade 316Ti

8

Haube

1.4308

A 351 CF 8

9

Federspanner

CW614N

B 283 UNS C38500

10

Gewindering

CW614N

B 283 UNS C38500

11

Verschlussschraube

CW614N

B 283 UNS C38500
Ausführungen

Typ 06387

Technische Daten

Nenngröße

GW

1/2

Sitzdurchmesser

d0

10,5

Größenschlüssel

.X.

1004

Ansprechdruck

bar

0,2-25,0

Austritt

GA

1

Höhe

H

144

Länge

L1

41

Schlüsselweite

S1

36

Schlüsselweite

S2

41

Gewicht

ca. kg

0,78

Ausflussziffer ab 3,0 bar

αw

0,67
Produktvarianten

Produktvarianten

Filtern Sie unser Produkt nach spezifischen Attributen
Name Anschlussart Eintritt Anschlussart Austritt Anschlussdimension Eintritt Anschlussdimension Austritt Link zum Produkt
/
?
