Typ 06413

Datenblatt ID: CR_06413

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K), geeignet für waagerechten Einbau

Beschreibung

chevron-down

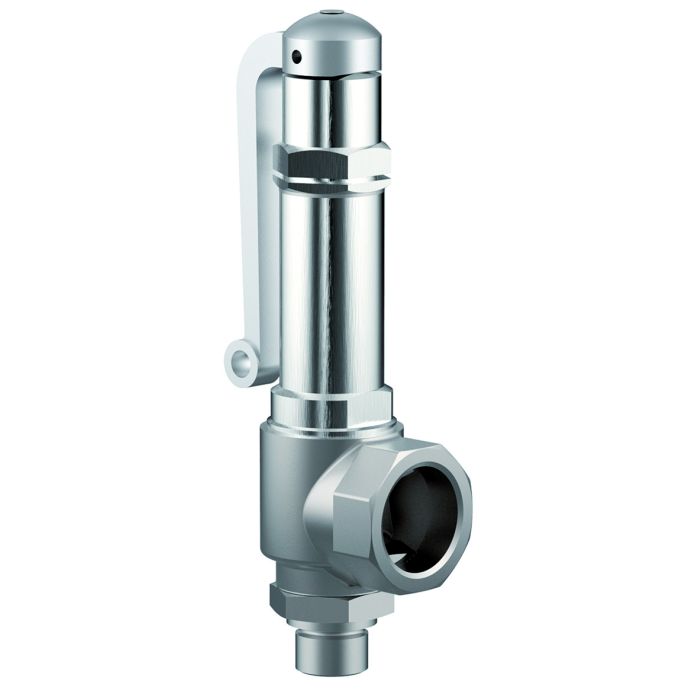

Tieftemperatur-Eck-Sicherheitsventile aus Edelstahl, PN50, bauteilgeprüft TÜV-SV.780. D/G

Vollhub-Sicherheitsventil, Sitzdurchmesser d0=23mm Normal-Sicherheitsventil,

Abschlusskörper mit PTFE/Kohle-Dichtung, Sitzdurchmesser d0=23mm mit PCTFE-Dichtung, geschlossene Federhaube, mit Anlüftevorrichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06413.X.0000

Eintritt: Außengewinde Typ G nach ISO 228/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06413.X.2000

Eintritt: Außengewinde Typ R nach ISO 7/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06413.X.5000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06413.X.6000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde NPT nach ANSI B 1.20.1

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00232/20/D/001(02)
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
07/201/1321/Z/0066/18/oD/001(01)
ASME Code (ASME Code Section VIII) chevron-down
NB-18
NB-18
TPB 161101 HEG-M91101
NB18_EN_91101
NB-18
31820
NBBI 78711 278163
Canadian Registration Number (CRN) chevron-down
0G07343.50R4_Newfoundland and Labrador
0G07343.51R4 - British Columbia
0G07343.52R4_Alberta
0G07343.54R4_Manitoba
0G07343.56R4_Quebec
0G07343.57R4_New Brunswick
0G07343.5NR4_Nunavut
0G07343.5R4_Ontario
0G07343.5TR4_Northwest Territories
0G07343.5YR4_Yukon
0G07343.58R4_Nova Scotia
0G07343.59R4_Prince Edward Island
ClassNK (Class Rules) chevron-down
TA22180M
TÜV Verband (Approval mark number) chevron-down
22-780
22-780
BV (Class Rules) chevron-down
33356/C0 BV
SMS.W.I./11744/C.0
RINA (Class Rules) chevron-down
MAC322723XG
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
0038/UK/TPER/MUM/PRJ11100512846/2
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
Lloyd's Register (Class Rules) chevron-down
LR25294473TA
LR2695076QAES
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26
DNV (Class Rules) chevron-down
TAP0000355

Datenblätter

chevron-down
CR_06413_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_06413-1

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTSV (DE, EN, CN)
TTSV (DE, EN, CZ)
TTSV (DE, EN, ES)
TTSV (DE, EN, FR)
TTSV (DE, EN, IT)
TTSV (DE, EN, NL)
TTSV (DE, EN, PL)
TTSV (DE, EN, RU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
TTSV (DE, EN)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06413
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06413
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

1.4308

A 351 CF8

2

Eintrittskörper

1.4301

A 479 Grade 304

3

Dichtung

PTFE / Elektrocarbon (25%)

PCTFE (d023)

4

Teller

1.4301

A 479 Grade 304

5

Führungsscheibe

1.4301

A 479 Grade 304

5a

Führungsscheibe

ab GW 1

1.4301

A 479 Grade 304

6

Spindel

1.4571

A 479 Grade 316Ti

7

Feder

1.4571

A 313 Grade 316Ti

8

Haube

1.4308

A 351 CF8

9

Federspanner

1.4301

A 479 Grade 304

10

Gewindering

1.4301

A 479 Grade 304

11

Anlüfthaube

1.4301

A 479 Grade 304

12

Feder

1.4571

A 313 Grade 316Ti

13

Anlüftzapfen

1.4301

A 479 Grade 304

14

Anlüfthebel

1.4408

A 351 CF8M
Ausführungen

Typ 06413

Technische Daten

Nenngröße

GW

1/2

3/4

1/2

3/4

1

1-1/4

1-1/2

2

Sitzdurchmesser

d0

7,0

7,0

10,5

10,5

15,0

23,0

23,0

23,0

Größenschlüssel

.X.

0704

0706

1004

1006

1510

2312

2314

2320

Ansprechdruck

bar

3,3-50,0

3,3-50,0

2,9-50,0

2,9-50,0

2,9-50,0

2,0-50,0

2,0-50,0

2,0-50,0

Austritt

GA

1

1

1

1

1-1/4

2

2

2

Höhe

H

175

175

175

175

194

270

270

268

Länge

L1

14

16

14

16

18

20

20

25

Länge

L2

36

36

36

36

42

56

56

54

Schlüsselweite

S1

30

30

30

30

41

55

55

65

Schlüsselweite

S2

41

41

41

41

50

70

70

70

Gewicht

ca. kg

1,00

1,02

0,98

1,01

1,52

3,80

3,85

4,28

Ausflussziffer

αw

0,82

0,82

0,58

0,58

0,5

0,62

0,62

0,62

Ausflussziffer

rated slope

0,862

0,862

1,517

1,517

2,769

7,55

7,55

7,55
