HEROSE Typ 06418

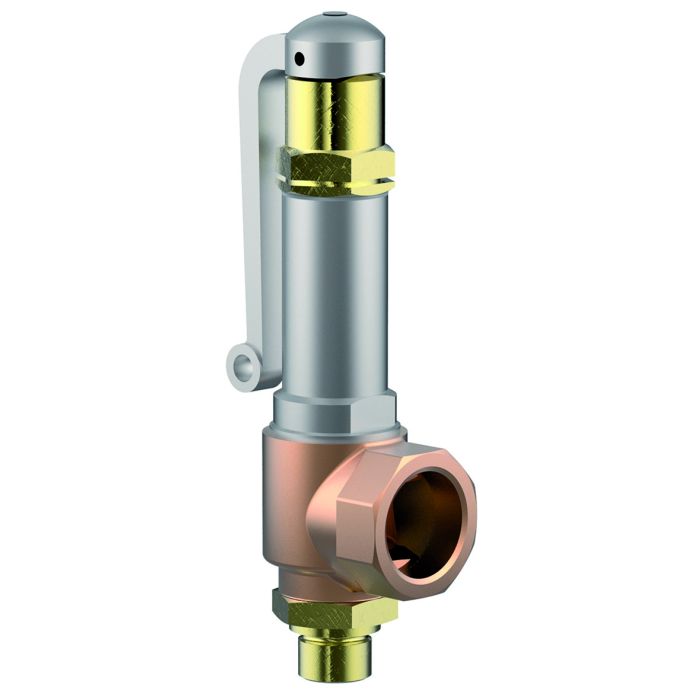

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 06418

Datenblatt ID: CR_06418_2

Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K), geeignet für waagerechten Einbau

Beschreibung

Tieftemperatur-Eck-Sicherheitsventile aus Bronze, PN50, bauteilgeprüft TÜV-SV.780. D/G

Vollhub-Sicherheitsventil, Sitzdurchmesser d₀=23mm Normal-Sicherheitsventil,

Abschlusskörper mit PTFE/Kohle-Dichtung, Sitzdurchmesser d₀=23mm mit PCTFE-Dichtung, geschlossene Federhaube, mit Anlüftevorrichtung, "¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06418.X.0040

Eintritt: Außengewinde Typ G nach ISO 228/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06418.X.2040

Eintritt: Außengewinde Typ R nach ISO 7/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06418.X.5040

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06418.X.6040

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde NPT nach ANSI B 1.20.1

Verfügbare Sonderausstattungen - nur auf Anfrage:

· außenliegende Teile vernickelt · mit montiertem Rohrbogen am Austritt

· mit zusätzlicher Entleerungsbohrung am Austrittskörper (1)

Zertifikate

Pressure Equipment Directive (2014/68/EU)

0045/202/1201/Z/00232/20/D/001(02)

Transportable Pressure Equipment Directive (2010/35/EU)

07/201/1321/Z/0066/18/oD/001(01)

ASME Code (ASME Code Section VIII)

NB-18

TPB 161101 HEG-M91101

NB18_EN_91101

NB-18

31820

NBBI 78711 278163

Canadian Registration Number (CRN)

0G07343.50R4_Newfoundland and Labrador

0G07343.51R4 - British Columbia

0G07343.52R4_Alberta

0G07343.54R4_Manitoba

0G07343.56R4_Quebec

0G07343.57R4_New Brunswick

0G07343.5NR4_Nunavut

0G07343.5R4_Ontario

0G07343.5TR4_Northwest Territories

0G07343.5YR4_Yukon

0G07343.58R4_Nova Scotia

0G07343.59R4_Prince Edward Island

ClassNK (Class Rules)

TA22180M

TÜV Verband (Approval mark number)

22-780

BV (Class Rules)

33356/C0 BV

SMS.W.I./11744/C.0

RINA (Class Rules)

MAC322723XG

Transportable Pressure Equipment Regulation 2009 (TPER 2009)

0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04

0038/UK/TPER/MUM/PRJ11100512846/2

License of Special Equipment (China) (TS)

TSF700D36-2029

ABS (Class Rules)

25-0381115-PDA

092776-7471959-006

Ukraine (Ukraine)

UA.TR.107.135.03-26

UA.TR.107.127.07-26

UA.D.135.01-26

Datenblätter

CR_06418_2_de.pdf

Betriebsanleitung

HEROSE-Manual-CR_06418_2-1

Konformitätserklärungen

Transportable Pressure Equipment Directive (2010/35/EU)

TTSV (DE, EN, CN)

TTSV (DE, EN, CZ)

TTSV (DE, EN, ES)

TTSV (DE, EN, FR)

TTSV (DE, EN, IT)

TTSV (DE, EN, NL)

TTSV (DE, EN, PL)

TTSV (DE, EN, RU)

Transportable Pressure Equipment Regulation 2009 (TPER 2009)

TTSV (DE, EN)

Pressure Equipment Safety Regulation 2016 (PESR 2016)

001 SV (EN)

Pressure Equipment Directive (2014/68/EU)

001SV (DE, EN, CN)

001SV (DE, EN, CZ)

001SV (DE, EN, ES)

001SV (DE, EN, FR)

001SV (DE, EN, IT)

001SV (DE, EN, NL)

001SV (DE, EN, PL)

001SV (DE, EN, RU)

Weitere Informationen
Werkstoffe
Ausführungen
Produktvarianten

Weitere Informationen

Type (Baureihe)	06418
Anwendung	LNG, Luftgase
Anwendungsbereich	Transport, Lagerung, Betankung, Prozesse
Artikelnummer	CR_06418_2

Werkstoffe

Werkstoffe		DIN EN	ASME/ASTM
1	Austrittskörper	CC491K	B 62 UNS C83600
2	Eintrittskörper	CW614N	B 455 UNS C38500
3	Dichtung	PTFE / Elektrocarbon (25%) PCTFE (d₀23)
4	Teller	CC493K	SB 505 UNS C93200
5	Führungsscheibe	CC493K	SB 505 UNS C93200
5a	Führungsscheibe ab GW 1	CW453K	SB 103 UNS C52100
6	Spindel	CW453K	SB 103 UNS C52100
7	Feder	1.4571	A 313 Grade 316Ti
8	Haube	1.4308	A 351 CF 8
9	Federspanner	CW614N	B 455 UNS C38500
10	Gewindering	CW614N	B 455 UNS C38500
11	Anlüfthaube	CW614N	B 455 UNS C38500
12	Anlüftfeder	1.4571	A 313 Grade 316Ti
13	Anlüftzapfen	CW614N	B 455 UNS C38500
14	Anlüfthebel	1.4408	A 351 CF8M

Ausführungen

Typ 06418	Technische Daten
Nenngröße	GW	1/2	3/4	1/2	3/4	1	1-1/4	1-1/2	2
Sitzdurchmesser	d₀	7,0	7,0	10,5	10,5	15,0	23,0	23,0	23,0
Größenschlüssel	.X.	0704	0706	1004	1006	1510	2312	2314	2320
Ansprechdruck	bar	3,3-50,0	3,3-50,0	2,9-50,0	2,9-50,0	2,9-50,0	2,0-50,0	2,0-50,0	2,0-50,0
Austritt	GA	1	1	1	1	1-1/4	2	2	2
Höhe	H	175	175	175	175	194	270	270	268
Länge	L₁	14	16	14	16	18	20	20	25
Länge	L₂	36	36	36	36	42	56	56	54
Schlüsselweite	S₁	30	30	30	30	41	55	55	65
Schlüsselweite	S₂	41	41	41	41	50	70	70	70
Gewicht	ca. kg	1,00	1,02	0,98	1,01	1,52	3,80	3,85	4,28
Ausflussziffer	α_w	0,82	0,82	0,58	0,58	0,5	0,62	0,62	0,62
Ausflussziffer	rated slope	0,862	0,862	1,517	1,517	2,769	7,55	7,55	7,55
