Typ 06421

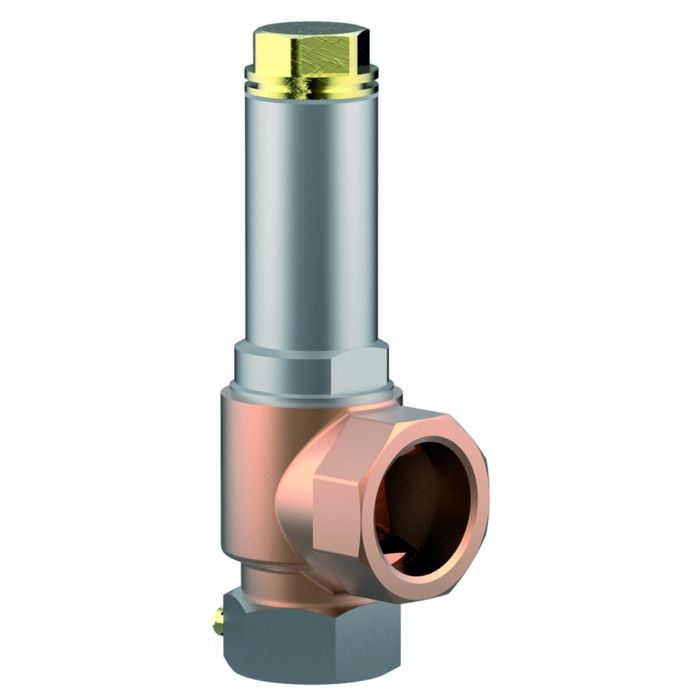

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen
Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K), mit PCTFE-Dichtung nur bis +150°C (423K),
geeignet für waagerechten Einbau
Beschreibung
Tieftemperatur-Eck-Sicherheitsventile aus Bronze, PN40
d0=7,0 & 10,5mm bis PN50, bauteilgeprüft TÜV-SV.1111. D/G
Normalhub-Sicherheitsventil
Abschlusskörper mit PCTFE-Dichtung (ausgenommen d07, welches metallisch dichtend ist: In diesem Fall
ändert sich die Artikel-Nr. von 06421.X.X000 zu 06421.070X.X100),
geschlossene Federhaube
"¦öl- und fettfrei für Sauerstoff¦"
Artikel-Nr. 06421.X.0000
Eintritt: Innengewinde Typ G nach ISO 228/1, Austritt: Innengewinde Typ G nach ISO 228/1
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
ASME Code (ASME Code Section VIII)
Canadian Registration Number (CRN)
ClassNK (Class Rules)
BV (Class Rules)
RINA (Class Rules)
Pressure Equipment Directive (2014/68/EU)
ABS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 06421 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_06421 |
Werkstoffe |
DIN EN |
ASME/ASTM |
|
|---|---|---|---|
1 |
Austrittskörper |
CC491K |
SB 62 UNS C83600 |
2 |
Eintrittskörper |
1.4301 |
SA 479 Grade 304 |
3 |
Dichtung |
PCTFE 1.4571 1.4541 |
A 313 Grade 316Ti (d07) A 276 Grade 321 (d010,5) |
4 |
Teller |
CC493K |
B 505 UNS C93200 |
5 |
Führungsscheibe |
CW493K |
B 505 UNS C93200 |
6 |
Spindel |
CW453K |
B 103 UNS C52100 |
7 |
Feder |
1.4571 |
A 313 Grade 316Ti |
8 |
Haube |
1.4301 |
A 276 Grade 304 |
9 |
Federspanner |
CW614N |
B 455 UNS C38500 |
10 |
Gewindering |
CW614N |
B 455 UNS C38500 |
11 |
Verschlussschraube |
CW614N |
B 455 UNS C38500 |
Typ 06420 |
Technische Daten |
|||||
|---|---|---|---|---|---|---|
Nenngröße |
GW |
1/2 |
1/2 |
3/4 |
1 |
1-1/4 |
Sitzdurchmesser |
d0 |
7,0 |
10,5 |
14,0 |
18,0 |
23,0 |
Größenschlüssel |
.X. |
0704 |
1004 |
1406 |
1810 |
2312 |
Ansprechdruck |
bar |
0,4-50,0 |
0,4-50,0 |
0,4-40,0 |
0,4-40,0 |
0,4-10,0 |
Austritt |
GA |
1 |
1 |
1-1/4 |
1-1/2 |
1-1/2 |
Höhe |
H |
145 |
145 |
164 |
195 |
200 |
Länge |
L1 |
36 |
36 |
50 |
48 |
48 |
Länge |
L2 |
41,5 |
41,5 |
49 |
59,5 |
65 |
Schlüsselweite |
S1 |
36 |
36 |
41 |
50 |
50 |
Schlüsselweite |
S2 |
41 |
41 |
50 |
58 |
58 |
Gewicht |
ca. kg |
0,80 |
0,795 |
1,25 |
1,87 |
1,79 |
Ausflussziffer ab 3,0 bar |
αw |
0,78 |
0,69 |
0,66 |
0,66 |
0,54 |
Produktvarianten
Filtern Sie unser Produkt nach spezifischen Attributen| Name | Anschlussart Eintritt | Anschlussart Austritt | Anschlussdimension Eintritt | Anschlussdimension Austritt | Link zum Produkt |
|---|
- ...
- ...
