HEROSE Typ 06440

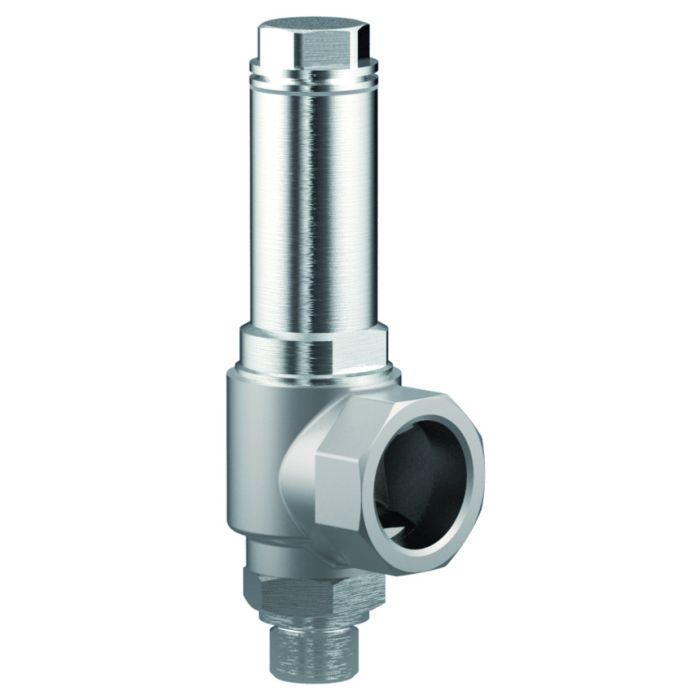

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 06440

Datenblatt ID: CR_06440

Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -255°C (18K) bis +185°C (458K), mit PCTFE-Dichtung nur bis +150°C (423K),

geeignet für waagerechten Einbau

Beschreibung

Tieftemperatur-Eck-Sicherheitsventile aus Edelstahl, PN40

d₀=7,0 & 10,5mm bis PN50, bauteilgeprüft TÜV-SV.1111. D/G

Normalhub-Sicherheitsventil

Abschlusskörper mit PCTFE-Dichtung (ausgenommen d₀7, welches metallisch dichtend ist: In diesem Fall

ändert sich die Artikel-Nr. von 06440.X.X000 zu 06440.070X.X100),

geschlossene Federhaube

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06440.X.0000

Eintritt: Außengewinde Typ G nach ISO 228/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06440.X.2000

Eintritt: Außengewinde Typ R nach ISO 7/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06440.X.5000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06440.X.6000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde NPT nach ANSI B 1.20.1

Artikel-Nr. 06440.X.X070 Wasserstoffausführung mit Eintrittskörper aus 1.4404/316L

Zertifikate

Transportable Pressure Equipment Directive (2010/35/EU)

07/201/1321/Z/00067/18/oD/002(02)

ASME Code (ASME Code Section VIII)

HEG-M91189

HEG-M91202

HEG-M91190

HEG-M91279

HEG-M91280

NB_EN_91257

31820

NBBI 78711 278163

Canadian Registration Number (CRN)

0G20613.5 - Ontario

0G20613.5N - Nunavut

0G20613.5T - Northwest Territories

0G20613.5Y - Yukon

0G20613.50 - Newfoundland and Labrador

0G20613.52 - Alberta

0G20613.57 - New Brunswick

0G20613.58 - Nova Scotia

0G20613.59 - Prince Edward Island

CSA-0G20613.56 - Quebec and Saskatchewan

ClassNK (Class Rules)

TA22180M

BV (Class Rules)

33356/C0 BV

SMS.W.I./11744/C.0

RINA (Class Rules)

MAC322723XG

Pressure Equipment Directive (2014/68/EU)

0045/202/1201/Z/00169/24/D/001(02)

TÜV Verband (Approval mark number)

24-1111

License of Special Equipment (China) (TS)

TSF700D36-2029

Lloyd's Register (Class Rules)

LR25294473TA

ABS (Class Rules)

25-0381115-PDA

092776-7471959-006

Ukraine (Ukraine)

UA.TR.107.135.03-26

UA.TR.107.127.07-26

UA.D.135.01-26

DNV (Class Rules)

TAP0000355

Datenblätter

CR_06440_de.pdf

Betriebsanleitung

HEROSE-Manual-CR_06440-1

Konformitätserklärungen

Transportable Pressure Equipment Directive (2010/35/EU)

TTSV (DE, EN, CN)

TTSV (DE, EN, CZ)

TTSV (DE, EN, ES)

TTSV (DE, EN, FR)

TTSV (DE, EN, IT)

TTSV (DE, EN, NL)

TTSV (DE, EN, PL)

TTSV (DE, EN, RU)

Pressure Equipment Safety Regulation 2016 (PESR 2016)

001 SV (EN)

Pressure Equipment Directive (2014/68/EU)

001SV (DE, EN, CN)

001SV (DE, EN, CZ)

001SV (DE, EN, ES)

001SV (DE, EN, FR)

001SV (DE, EN, IT)

001SV (DE, EN, NL)

001SV (DE, EN, PL)

001SV (DE, EN, RU)

Weitere Informationen
Werkstoffe
Ausführungen
Produktvarianten

Weitere Informationen

Type (Baureihe)	06440
Anwendung	H2, LNG, Luftgase
Anwendungsbereich	Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
Artikelnummer	CR_06440

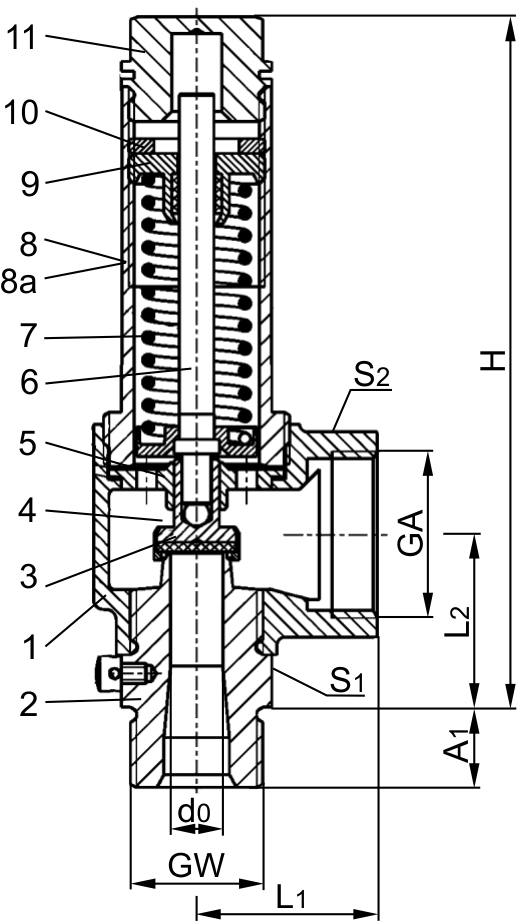

Werkstoffe

Werkstoffe		DIN EN	ASME/ASTM
1	Austrittskörper	1.4308	SA351 CF8
2	Eintrittskörper	1.4301/ 1.4404	SA479 Grade 304/316L
3	Dichtung	PCTFE 1.4571 1.4541	A 313 Grade 316Ti (d₀7) A 276 Grade 321 (d₀10,5)
4	Teller	1.4541	A276 Grade 321
5	Führungsscheibe	1.4301	SA479 Grade 304
6	Spindel	1.4301	SA479 Grade 304
7	Feder	1.4571	A313 Grade 316Ti
8	Haube	1.4301	A 276 Grade 304
9	Federspanner	1.4301	SA479 Grade 304
10	Gewindering	1.4301	SA479 Grade 304
11	Verschlussschraube	1.4301	SA479 Grade 304

Ausführungen

Typ 06440	Technische Daten
Nenngröße	GW	1/2	3/4	1/2	3/4	3/4	1	1	1-1/4	1-1/4
Sitzdurchmesser	d₀	7,0	7,0	10,5	10,5	14,0	14,0	18,0	18,0	23,0
Größenschlüssel	.X.	0704	0706	1004	1006	1406	1410	1810	1812	2312
Ansprechdruck	bar	0,4-50,0	0,4-50,0	0,4-50,0	0,4-50,0	0,4-40,0	0,4-40,0	0,4-40,0	0,4-40,0	0,4-10,0
Austritt	GA	1	1	1	1	1-1/4	1-1/4	1-1/2	1-1/2	1-1/2
Höhe	H	140	140	140	140	159	159	186	187	187
Länge	A₁	14	16	14	16	16	18	18	20	20
Länge	L₁	36	36	36	36	50	50	48	48	48
Länge	L₂	36,5	36,5	36,5	34,5	44	44	50,5	51,5	52
Schlüsselweite	S₁	30	30	30	30	41	41	50	50	50
Schlüsselweite	S₂	41	41	41	41	50	50	58	58	58
Gewicht	ca. kg	0,78	0,80	0,76	0,79	1,25	1,31	1,87	1,99	1,90
Ausflussziffer ab 3,0 bar	α_w	0,78	0,78	0,69	0,69	0,66	0,66	0,66	0,66	0,54
