Typ 06446

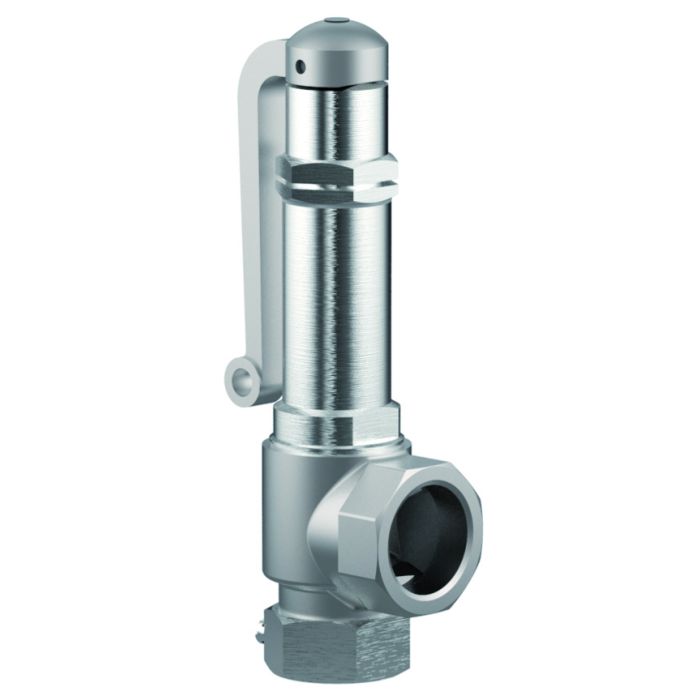

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen
Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -255°C (18K) bis +185°C (458K), mit PCTFE-Dichtung nur bis +150°C (423K),
geeignet für waagerechten Einbau
Beschreibung
Tieftemperatur-Eck-Sicherheitsventile aus Edelstahl, PN40
d0=7,0 & 10,5mm bis PN50, bauteilgeprüft TÜV-SV.1111. D/G
Normalhub-Sicherheitsventil
Abschlusskörper mit PCTFE-Dichtung (ausgenommen d07, welches metallisch dichtend ist: In diesem Fall
ändert sich die Artikel-Nr. von 06446.X.X000 zu 06446.070X.X100),
geschlossene Federhaube, mit Anlüftevorrichtung
"¦öl- und fettfrei für Sauerstoff¦"
Artikel-Nr. 06446.X.0000
Eintritt: Innengewinde Typ G nach ISO 228/1, Austritt: Innengewinde Typ G nach ISO 228/1
Artikel-Nr. 06446.X.X070
Wasserstoffausführung mit Eintrittskörper aus 1.4404/316L
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
ASME Code (ASME Code Section VIII)
Canadian Registration Number (CRN)
ClassNK (Class Rules)
BV (Class Rules)
RINA (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Lloyd's Register (Class Rules)
ABS (Class Rules)
Ukraine (Ukraine)
DNV (Class Rules)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 06446 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_06446 |

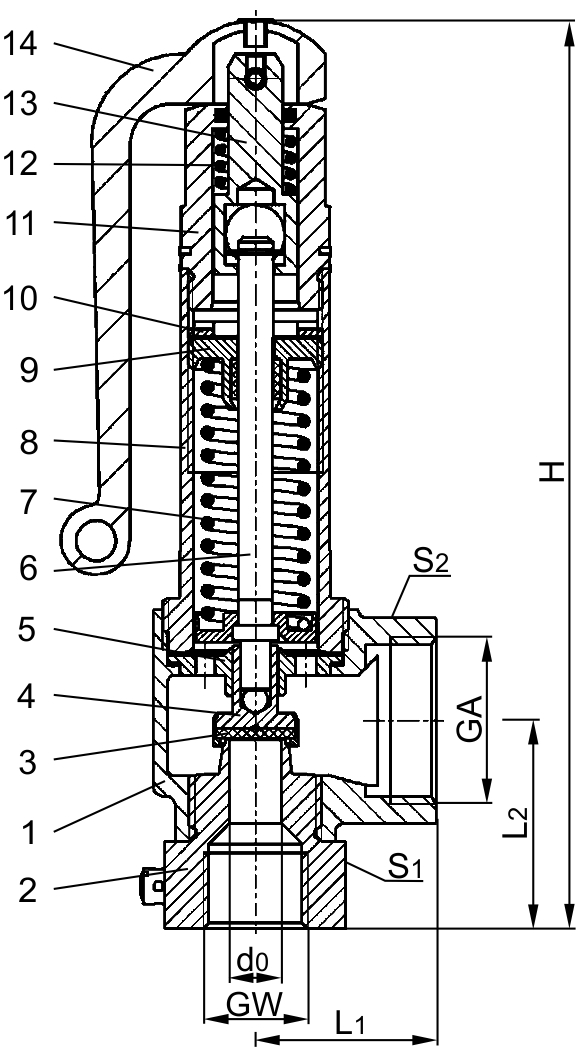

Werkstoffe |
DIN EN |
ASME/ASTM |
|
|---|---|---|---|
1 |
Austrittskörper |
1.4308 |
SA351 CF8 |
2 |
Eintrittskörper |
1.4301/ 1.4404 |
A 479 Grade 304/316L |
3 |
Dichtung |
PCTFE 1.4571 1.4541 |
A 313 Grade 316Ti (d07) A 276 Grade 321 (d010,5) |
4 |
Teller |
1.4541 |
A 276 Grade 321 |
5 |
Führungsscheibe |
1.4301 |
A 479 Grade 304 |
6 |
Spindel |
1.4301 |
A 479 Grade 304 |
7 |
Feder |
1.4571 |
A 313 Grade 316Ti |
8 |
Haube |
1.4301 |
A 276 Grade 304 |
9 |
Federspanner |
1.4301 |
A 479 Grade 304 |
10 |
Gewindering |
1.4301 |
A 479 Grade 304 |
11 |
Anlüfthaube |
1.4301 |
A 479 Grade 304 |
12 |
Feder |
1.4571 |
A 313 Grade 316Ti |
13 |
Anlüftzapfen |
1.4301 |
A 479 Grade 304 |
14 |
Anlüfthebel |
1.4408 |
SA351 CF8M |
Typ 06446 |
Technische Daten |
|||||
|---|---|---|---|---|---|---|
Nenngröße |
GW |
1/2 |
1/2 |
3/4 |
1 |
1-1/4 |
Sitzdurchmesser |
d0 |
7,0 |
10,5 |
14,0 |
18,0 |
23,0 |
Größenschlüssel |
.X. |
0704 |
1004 |
1406 |
1810 |
2312 |
Ansprechdruck |
bar |
0,4-50,0 |
0,4-50,0 |
0,4-40,0 |
0,4-40,0 |
0,4-10,0 |
Austritt |
GA |
1 |
1 |
1-1/4 |
1-1/2 |
1-1/2 |
Höhe |
H |
181 |
181 |
201 |
247 |
252 |
Länge |
L1 |
36 |
36 |
50 |
48 |
48 |
Länge |
L2 |
41,5 |
41,5 |
49 |
59,5 |
65 |
Schlüsselweite |
S1 |
36 |
36 |
41 |
50 |
50 |
Schlüsselweite |
S2 |
41 |
41 |
50 |
58 |
58 |
Gewicht |
ca. kg |
1,02 |
1,01 |
1,50 |
2,45 |
2,40 |
Ausflussziffer ab 3,0 bar |
αw |
0,78 |
0,69 |
0,66 |
0,66 |
0,54 |
