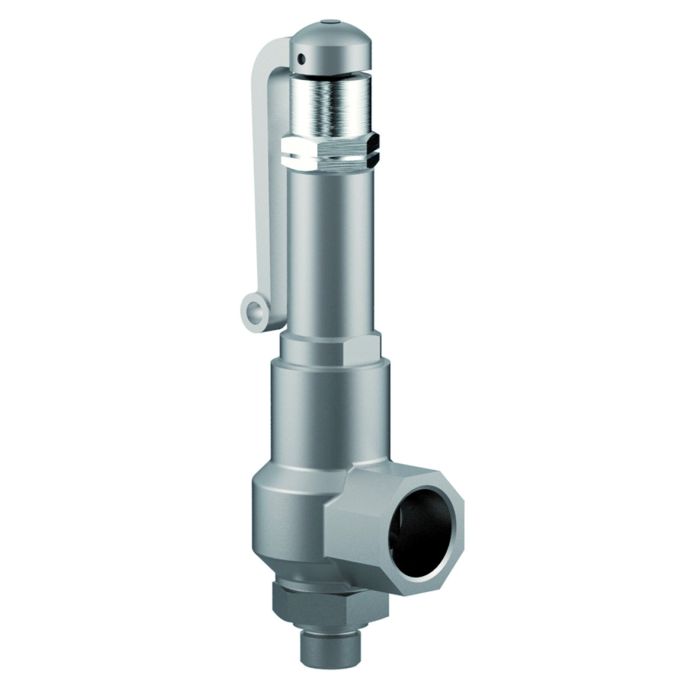

Typ 06806 mit Faltenbalg

Datenblatt ID: CR_06806

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung für ortsfeste und bewegliche Druckbehälter und Druckgasbehälter.

Zugelassen für nicht brennbare und brennbare Dämpfe, Gase und Flüssigkeiten.

Zulässige Betriebstemperatur: -270°C (3K) bis +225°C (498K)

Maximal zulässiger Gegendruck: 15% des Ansprechdruckes, Druck-Temperaturkurven beachten

Beschreibung

chevron-down

Faltenbalg-Eck-Sicherheitsventile aus Edelstahl PN40, bauteilgeprüft TÜV-SV.1105. D/G/F

Sitzdurchmesser d0 = 12,5 mm TÜV-SV.1105. nur D/G

Normal-Sicherheitsventil,

Abschlusskörper metallisch dichtend, geschlossene Federhaube, mit Anlüftevorrichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06806.X.0000

Eintritt: Außengewinde Typ G nach ISO 228/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06806.X.2000

Eintritt: Außengewinde Typ R nach ISO 7/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06806.X.5000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06806.X.6000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde NPT nach ANSI B 1.20.1

Zertifikate

chevron-down
ClassNK (Class Rules) chevron-down
TA22180M
BV (Class Rules) chevron-down
33355/C0 BV
SMS.W.I./11744/C.0
RINA (Class Rules) chevron-down
MAC322723XG
TÜV Verband (Approval mark number) chevron-down
24-1105
24-1105
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00170/24/D/001(00)
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
Lloyd's Register (Class Rules) chevron-down
LR25294473TA
LR2695076QAES
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26
DNV (Class Rules) chevron-down
TAP0000354

Datenblätter

chevron-down
CR_06806_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_06806-1

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06806
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06806

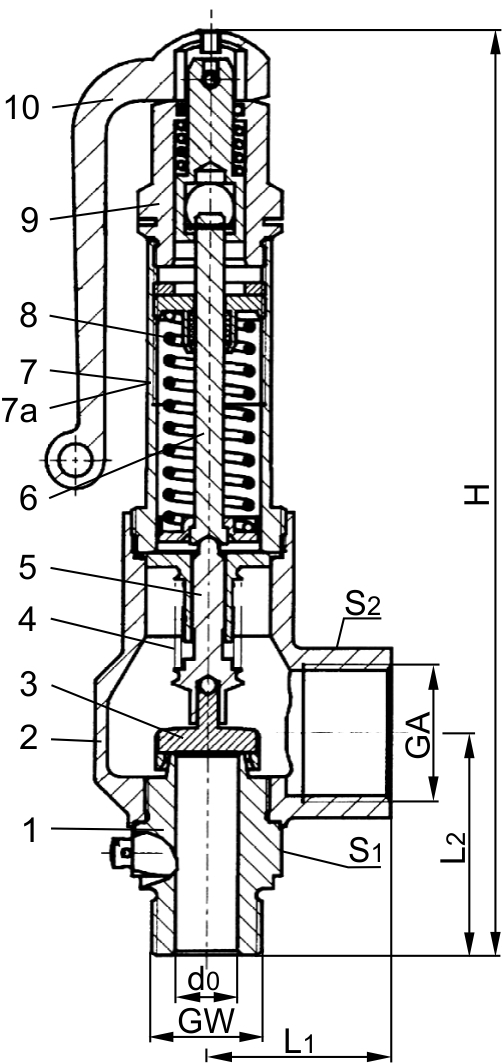

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Eintritt

1.4571

A 276 Grade 316Ti

2

Austritt

1.4308

A 351 CF8

3

Teller

1.4541

A 276 Grade 321

4

Faltenbalg

1.4571

A 276 Grade 316Ti

5

Faltenbalgspindel

1.4571

A 276 Grade 316Ti

6

Spindel

CW453K

B 103 UNS C52100

7

Haube

1.4301

A 276 Grade 304

8

Feder

1.4571

A 276 Grade 316Ti

9

Verschlussschraube

1.4301

A 276 Grade 304

10

Hebel

1.4408

A 351 CF8M
Ausführungen

Typ 06806

Technische Daten

Nenngröße

GW

1/2

3/4

1

1

Sitzdurchmesser

d0

12,5

15

20

23

Größenschlüssel

.X.

1204

1506

2010

2310

Ansprechdruck

bar

3,0-25,0

3,0-25,0

3,0-25,0

3,0-25,0

Austritt

GA

G 1

G 1

G 1-1/4

G 1-1/2

Höhe

H

221

225

250

305

Länge

L1

44

44

51

56

Länge

L2

52

54

63

65

Schlüsselweite

S1

36

36

41

50

Schlüsselweite

S2

41

41

50

55

Gewicht

ca. kg

1,23

1,25

1,95

3,10

Ausflussziffer Dämpfe, Gase

αw

0,60

0,50

0,60

0,66

Ausflussziffer Flüssigkeiten

αw

-

0,39

0,45

0,48
