HEROSE Typ 06850, Typ 06855

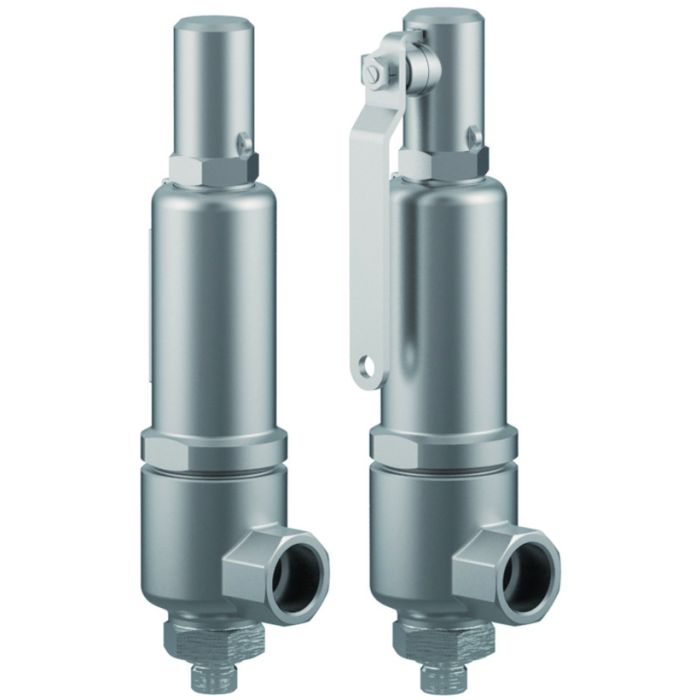

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 06850, Typ 06855

Datenblatt ID: CR_06850_06855_1

Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in Druckbehältern und Druckgasbehältern. Zugelassen für Gase, Dämpfe und Flüssigkeiten. Zulässige Betriebstemperatur: -270°C (3K) bis +400°C (673K) Druck-Temperaturkurven beachten, geeignet für waagerechten Einbau ab 20 bar

Beschreibung

Eck-Sicherheitsventile aus Edelstahl, bauteilgeprüft, TÜV-SV. 1130. D/G/F

Normal-Sicherheitsventil

Abschlusskörper metallisch dichtend, "¦öl- und fettfrei für Sauerstoff¦"

geschlossene Federhaube, gasdichte Kappe oder Anlüftung

Eintritt: Außengewinde Typ G nach ISO 228/1

Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06850.X.000000M (Pmax 250,0 bar)

Artikel-Nr. 06850.X.000000H (Pmax 250,0 bar) stellitierte Ausführung

mit gasdichter Kappe

Artikel-Nr. 06855.X.000000M (Pmax 250,0 bar)

Artikel-Nr. 06855.X.000000H (Pmax 250,0 bar) stellitierte Ausführung

mit Anlüftvorrichtung

Verfügbare Sonderausführungen - nur auf Anfrage:

· Flansch-, NPT- oder Tri-Clampverbindung im Ein- und Austritt

Zertifikate

Pressure Equipment Directive (2014/68/EU)

0045/202/1201/Z/00281/22/D/001(03)

TÜV Verband (Approval mark number)

Cert 23-1130 EN

Cert 23-1130 DE

Cert 23-1130 EN

Cert 23-1130 DE

License of Special Equipment (China) (TS)

TSF700D36-2029

Ukraine (Ukraine)

UA.TR.107.135.03-26

UA.TR.107.127.07-26

UA.D.135.01-26

UA.TR.107.135.03-26

UA.TR.107.127.07-26

UA.D.135.01-26

Datenblätter

CR_06850_06855_1_de.pdf

Betriebsanleitung

HEROSE-Manual-CR_06850_06855_1-1

Konformitätserklärungen

Pressure Equipment Safety Regulation 2016 (PESR 2016)

001 SV (EN)

Pressure Equipment Directive (2014/68/EU)

001SV (DE, EN, CN)

001SV (DE, EN, CZ)

001SV (DE, EN, ES)

001SV (DE, EN, FR)

001SV (DE, EN, IT)

001SV (DE, EN, NL)

001SV (DE, EN, PL)

001SV (DE, EN, RU)

Weitere Informationen
Werkstoffe
Ausführungen
Produktvarianten

Weitere Informationen

Type (Baureihe)	06850,06855
Anwendung	H2
Anwendungsbereich	Herstellung, Transport, Lagerung, Anwendung
Artikelnummer	CR_06850_06855_1

Werkstoffe

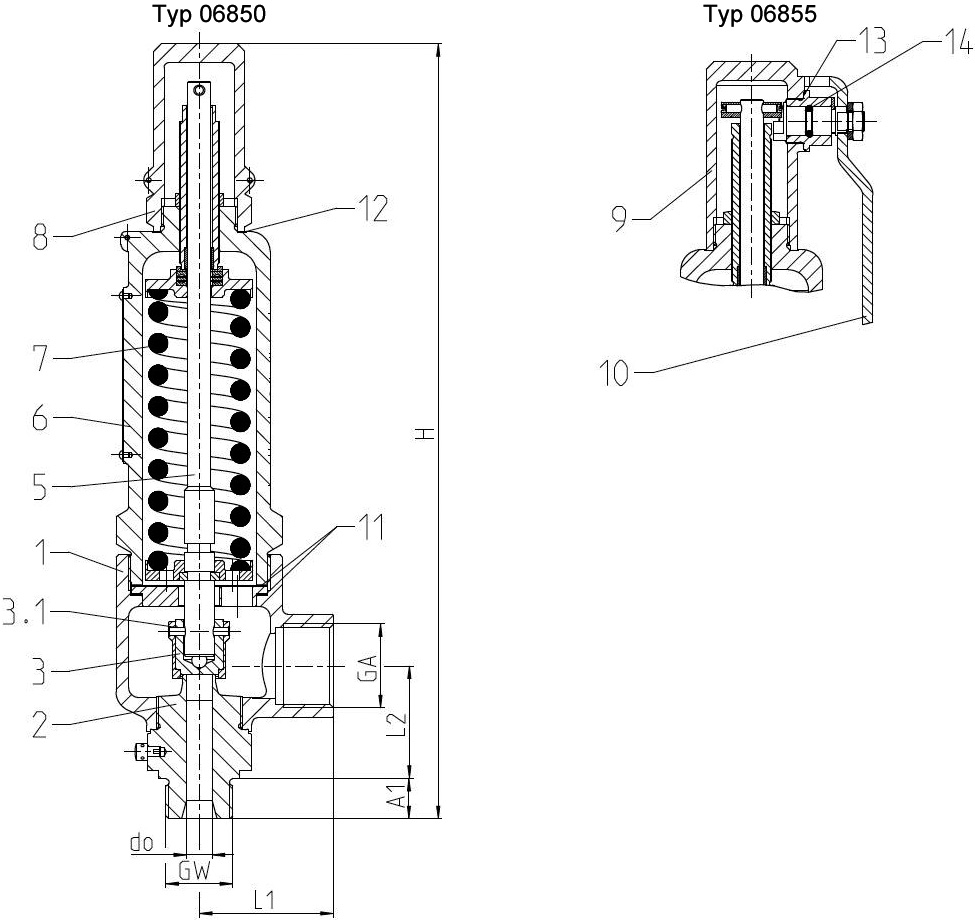

Werkstoffe		DIN EN	ASME/ASTM
1	Austrittskörper	1.4408	A 351 CF8M
2	Eintrittskörper	1.4571	A 276 Grade 316Ti
3	Teller	1.4571	A 276 Grade 316Ti
5	Spindel	1.4404	A 276 Grade 316L
6	Federhaube	1.4408	A 351 CF8M
7	Feder	1.4571	A 313 Grade 316Ti
8	Kappe	1.4408	A 351 CF8M
9	Anlüftkappe	1.4408	A 351 CF8M
10	Anlüfthebel	1.4301	A 276 Grade 304
Ersatzteile
2	Sitz	1.4571	316Ti
3	Teller	1.4571	316Ti
3.1	Spannhülse	1.4310	301
11	Dichtring	1.4404 Graphit	316L Graphit
12	Dichtring	PTFE
13	Dichtring	PTFE
14	O-Ring	FPM (VITON)

Ausführungen

Typ 06850, 06855	Technische Daten
D₀	[mm]	10			14
Eintritt	GW	1/2	3/4	1	3/4	3/4	3/4	1	1	1
Austritt	GW	1	1	1	1	1-1/4	1-1/2	1	1-1/4	1-1/2
Größenschlüssel	.X.	1024	1034	1044	1434	1435	1436	1444	1445	1446
Höhe	H	305,0	307,0	309,0	310,5	310,5	310,5	312,5	312,5	312,5
Länge	L1	53,0	53,0	53,0	55,0	55,0	55,0	55,0	55,0	55,0
Länge	L2	44,5	44,5	44,5	48,2	48,2	48,2	48,2	48,2	48,2
Länge	A1	14,0	16,0	18,0	16,0	16,0	16,0	18,0	18,0	18,0
Gewicht 06850	ca. kg	3,2	3,2	3,2	3,4	3,4	3,4	3,4	3,4	3,4
Gewicht 06855	ca. kg	3,4	3,4	3,4	3,6	3,6	3,6	3,6	3,6	3,6
Ausflussziffer	α_w D/G	0,84	0,84	0,84	0,70	0,70	0,70	0,70	0,70	0,70
Ausflussziffer	α_wF	0,68	0,68	0,68	*	*	*	*	*	*
Min. Ansprechdruck	bar-g	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Max. Ansprechdruck	bar-g	250,0	250,0	250,0	200,0	200,0	200,0	200,0	200,0	200,0
Min. Temperatur	°C	-270	-270	-270	-270	-270	-270	-270	-270	-270
Max. Temperatur	°C	+400	+400	+400	+400	+400	+400	+400	+400	+400
