Typ 06850, Typ 06855 - Dichtplatte

Datenblatt ID: CR_06850_06855_2

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in Druckbehältern und Druckgasbehältern. Zugelassen für Gase und Flüssigkeiten. Zulässige Betriebstemperatur: -270°C (3K) bis +300°C (573K) Druck-Temperaturkurven beachten, geeignet für waagerechten Einbau ab 20 bar

Beschreibung

chevron-down

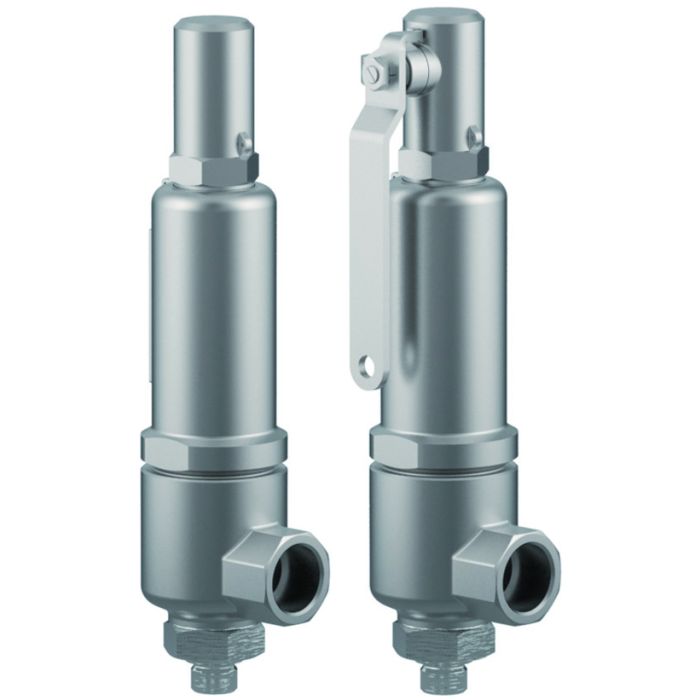

Eck-Sicherheitsventile aus Edelstahl, bauteilgeprüft, TÜV-SV. 1130. G/F

Normal-Sicherheitsventil

Abschlusskörper weichdichtend, "¦öl- und fettfrei¦"

geschlossene Federhaube, gasdichte Kappe oder Anlüftung

Eintritt: Außengewinde Typ G nach ISO 228/1

Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06850.X.000001L (Pmax 150,0 bar)

mit gasdichter Kappe

Artikel-Nr. 06855.X.000001L (Pmax 150,0 bar)

mit Anlüftvorrichtung

Verfügbare Sonderausführungen - nur auf Anfrage:

· Flansch-, NPT- oder Tri-Clampverbindung im Ein- und Austritt

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00281/22/D/001(03)
0045/202/1201/Z/00281/22/D/001(03)
TÜV Verband (Approval mark number) chevron-down
Cert 23-1130 EN
Cert 23-1130 DE
Cert 23-1130 EN
Cert 23-1130 DE
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
TSF700D36-2029
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26

Datenblätter

chevron-down
CR_06850_06855_2_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06850,06855
Anwendung H2
Anwendungsbereich Herstellung, Transport, Lagerung, Anwendung
Artikelnummer CR_06850_06855_2

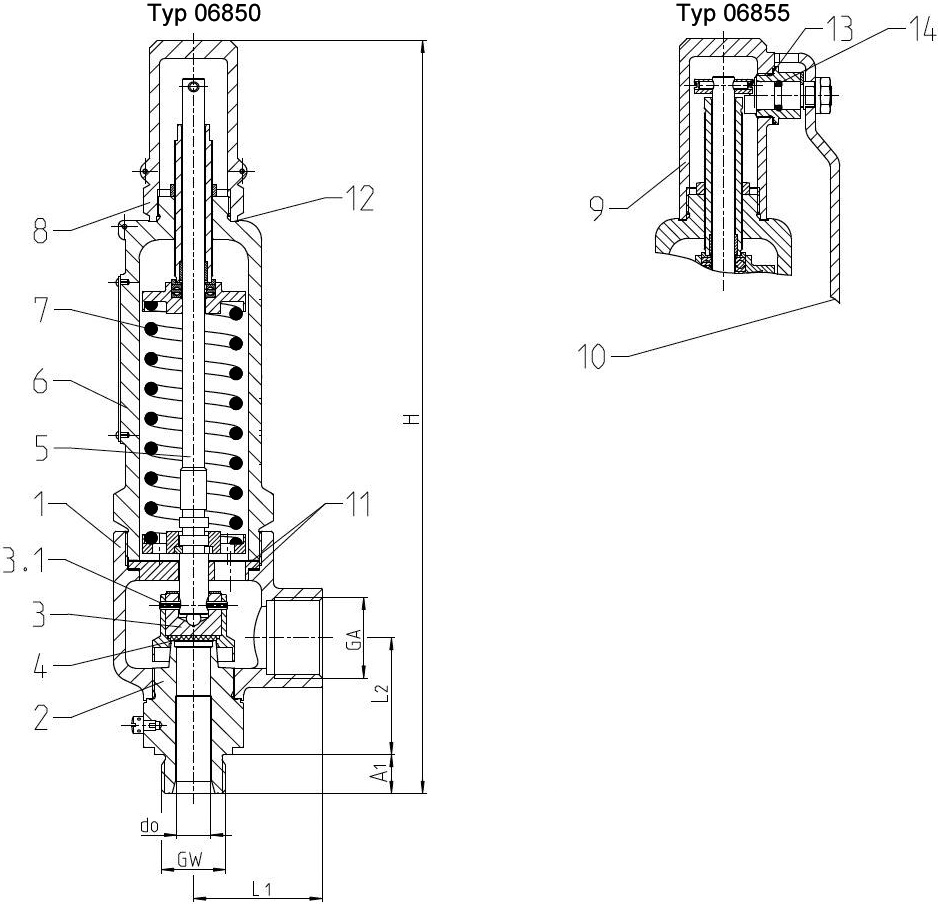

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

1.4408

A 351 CF8M

2

Eintrittskörper

1.4571

A 276 Grade 316Ti

3

Teller

1.4571

A 276 Grade 316Ti

4

Dichtplatte

VESPEL

5

Spindel

1.4404

A 276 Grade 316L

6

Federhaube

1.4408

A 351 CF8M

7

Feder

1.4571

A 313 Grade 316Ti

8

Kappe

1.4408

A 351 CF8M

9

Anlüftkappe

1.4408

A 351 CF8M

10

Anlüfthebel

1.4301

A 276 Grade 304

Ersatzteile

2

Sitz

1.4571

316Ti

3

Spannhülse

1.4571

316Ti

3.1

Dichtplatte

VESPEL

11

Dichtring

1.4404 Graphit

316L Graphit

12

Dichtring

PTFE

13

Dichtring

PTFE

14

O-Ring

FPM (VITON)

Ausführungen

Typ 06850, 06855

Technische Daten

D0

[mm]

10

14

Eintritt

GW

1/2

3/4

1

3/4

3/4

3/4

1

1

1

Austritt

GW

1

1

1

1

1-1/4

1-1/2

1

1-1/4

1-1/2

Größenschlüssel

.X.

1024

1034

1044

1434

1435

1436

1444

1445

1446

Höhe

H

305,0

307,0

309,0

310,5

310,5

310,5

312,5

312,5

312,5

Länge

L1

53,0

53,0

53,0

55,0

55,0

55,0

55,0

55,0

55,0

Länge

L2

44,5

44,5

44,5

48,2

48,2

48,2

48,2

48,2

48,2

Länge

A1

14,0

16,0

18,0

16,0

16,0

16,0

18,0

18,0

18,0

Gewicht 06850

ca. kg

3,2

3,2

3,2

3,4

3,4

3,4

3,4

3,4

3,4

Gewicht 06855

ca. kg

3,4

3,4

3,4

3,6

3,6

3,6

3,6

3,6

3,6

Ausflussziffer

αw D/G

0,84

0,84

0,84

0,70

0,70

0,70

0,70

0,70

0,70

Ausflussziffer

αw F

0,68

0,68

0,68

*

*

*

*

*

*

Min. Ansprechdruck

bar-g

0,5

0,5

0,5

0,5

0,5

0,5

0,5

0,5

0,5

Max. Ansprechdruck

bar-g

150,0

150,0

150,0

120,0

120,0

120,0

120,0

120,0

120,0

Min. Temperatur

°C

-270

-270

-270

-270

-270

-270

-270

-270

-270

Max. Temperatur

°C

+300

+300

+300

+300

+300

+300

+300

+300

+300
?
