Typ 03021

Datenblatt ID: IN_03021

Verwendungsbereich

chevron-down

Verwendungsbereich:

Geeignet für nichtbrennbare, ungiftige Flüssigkeiten, Gase und Dämpfe. Die den

Verwendungszweck betreffenden Gesetze, Verordnungen und Normen sind zu beachten.

Zulässige Betriebstemperaturen und.-drücke:

bis max. 16,0 bar: -10°C (263K) bis +80°C (353K)

bis max. 10,0 bar: -10°C (263K) bis +120°C (393K)

bis max. 6,0 bar: -10°C (263K) bis +160°C (433K)

Beschreibung

chevron-down

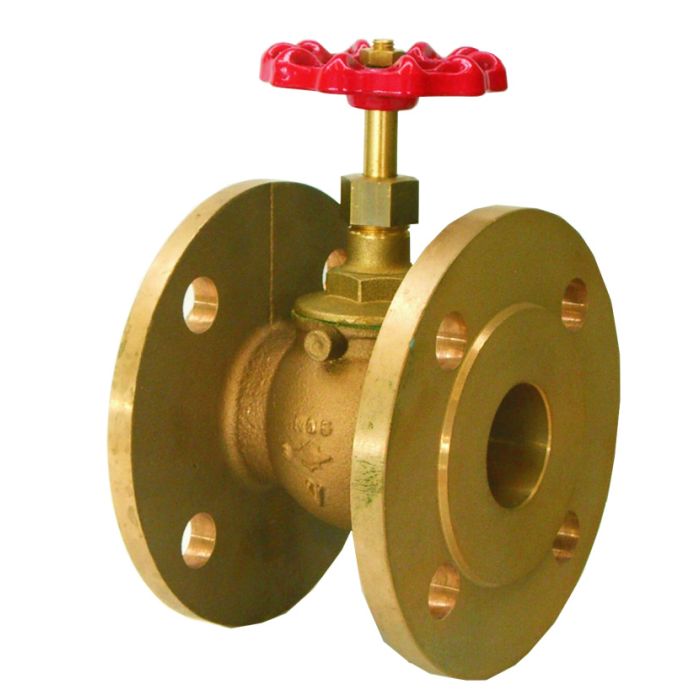

Durchgangsventile, PN16

Gehäuse aus Bronze, eingeschraubtes Oberteil aus Messing

Artikel-Nr. 03021.X.0160

Artikel-Nr. 03021.X.5160 mit Rückschlagfunktion

Flanschanschluss nach DIN EN 1092-3 PN16

Datenblätter

chevron-down
IN_03021_de.pdf
Weitere Informationen
Type (Baureihe) 03021
Anwendung Luftgase
Anwendungsbereich Transport, Lagerung, Prozesse
Artikelnummer IN_03021
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Dichtung

PTFE

3

Abschlusskörper

CW614N

B 283 UNS C38500

4

Oberteil

CW614N

B 283 UNS C38500

5

Spindel

CW614N

B 283 UNS C38500

6

Handrad

Aluminium - Druckguss

7

Feder

1.4310

A 313 Grade 301

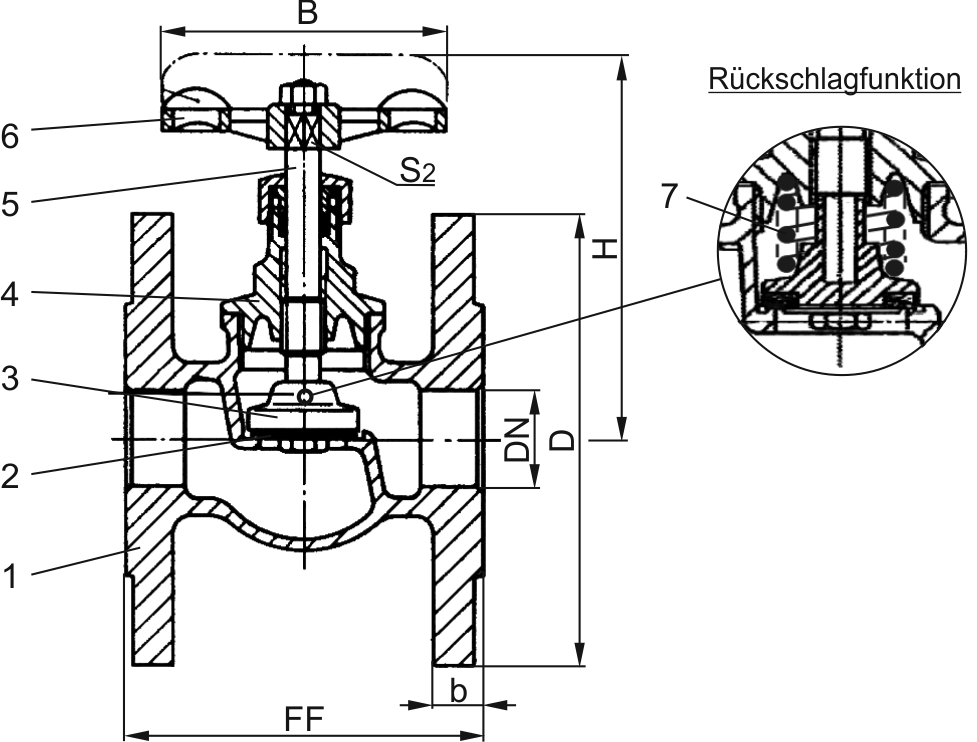

Ausführungen

Typ 03021

Technische Daten

Nenngröße

DN

20

25

32

40

50

Größenschlüssel

.X.

0200

0250

0320

0400

0500

Baulänge

FF

80

90

95

110

125

Höhe

H

95

105

120

130

145

Flanschdurchmesser

D

105

115

140

150

165

Blattdicke

b

12

12

14

14

16

Handrad-Ø

B

60

70

80

90

110

Vierkant

S2

6

7

8

9

9

Gewicht

ca. kg

1,9

2,5

3,8

4,4

6,5
?
