Typ 05011, Typ 05012

Datenblatt ID: IN_05011_05012

Verwendungsbereich

chevron-down

Verwendungsbereich:

Geeignet für nichtbrennbare, ungiftige Flüssigkeiten, Gase und Dämpfe. Die den

Verwendungszweck betreffenden Gesetze, Verordnungen und Normen sind zu beachten.

Zulässige Betriebstemperaturen und -drücke:

bis max. 16,0 bar: -10°C (263K) bis +80°C (353K)

bis max. 10,0 bar: -10°C (263K) bis +120°C (393K)

bis max. 6,0 bar: -10°C (263K) bis +160°C (433K)

Beschreibung

chevron-down

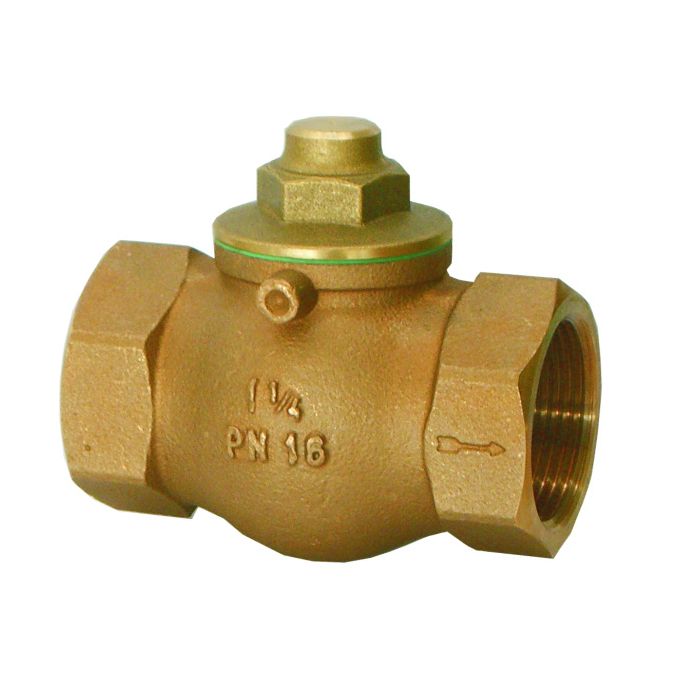

Rückschlagventile, PN16, DIN EN 3845-2

Gehäuse aus Bronze, eingeschraubter Deckel aus Messing

Artikel-Nr. 05011.X.0000

Innengewinde Typ G nach ISO 228/1

Abschlusskörper mit FPM-Dichtung

Artikel-Nr. 05012.X.0000

Innengewinde Typ G nach ISO 228/1

Abschlusskörper mit PTFE-Dichtung

Verfügbare Sonderausführungen - nur auf Anfrage:

· Abschlusskörper mit EPDM-Dichtung

· Abschlusskörper mit NBR-Dichtung

Datenblätter

chevron-down
IN_05011_05012_de.pdf
Weitere Informationen
Type (Baureihe) 05011,05012
Anwendung Luftgase
Anwendungsbereich Transport, Lagerung, Prozesse
Artikelnummer IN_05011_05012

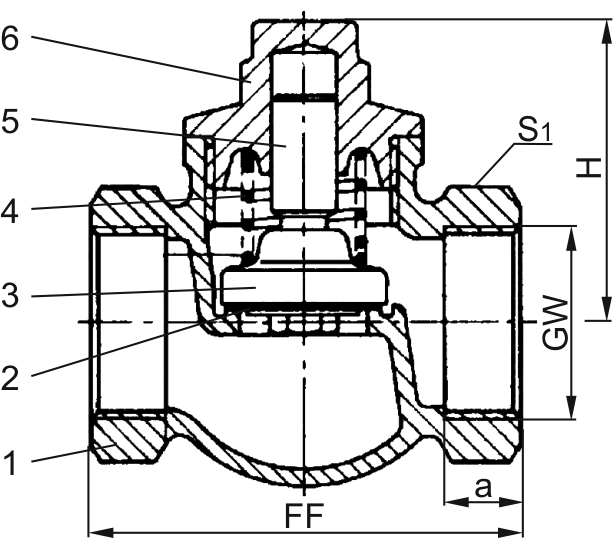

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Dichtung Typ 05011

FPM

2

Dichtung Typ 05012

PTFE

3

Abschlusskörper

CW614N

B 283 UNS C38500

4

Feder

1.4310

A 313 Grade 301

5

Führungsstück

CW614N

B 283 UNS C38500

6

Deckel

CW614N

B 283 UNS C38500
Ausführungen

Typ 05011 & 05012

Technische Daten

Nenngröße

GW

3/8

1/2

3/4

1

1-1/4

1-1/2

2

Größenschlüssel

.X.

0300

0400

0600

1000

1200

1400

2000

Baulänge

FF

50

60

70

80

95

105

130

Höhe

H

40

40

50

55

55

65

75

Muffentiefe

a

10

13

14

17

19

19

23

Schlüsselweite

S1

22

27

32

41

50

58

70

Gewicht

ca. kg

0,2

0,3

0,4

0,6

0,9

1,3

2,0
