HEROSE Typ 06120, Typ 06121

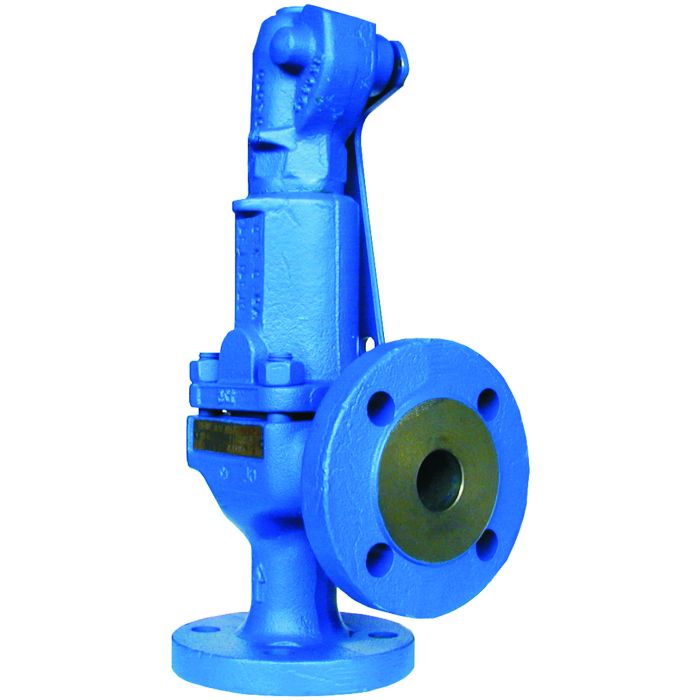

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 06120, Typ 06121

Datenblatt ID: IN_06120_06121

Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung

in Druckbehältern.

Zugelassen für Gase, Dämpfe und Flüssigkeiten.

Zulässige Betriebstemperatur: -10°C (263K) bis +200°C (473K)

Eck-Sicherheitsventile aus Grauguss,

bauteilgeprüft, TÜV-SV.577. D/G/F

Normal-Sicherheitsventil,

Abschlusskörper metallisch dichtend, mit Anlüfthebel,

Flanschanschluss nach DIN EN 1092-1 PN16

Artikel-Nr. 06120.X.0000

offene Federhaube

Artikel-Nr. 06121.X.0000

geschlossene Federhaube

Verfügbare Sonderausführungen - nur auf Anfrage:

· Kegel mit Weichdichtung

· Erweiterte Druck- und Temperatureinsatzgrenzen

IN_06120_06121_de.pdf

Weitere Informationen

Werkstoffe

Ausführungen

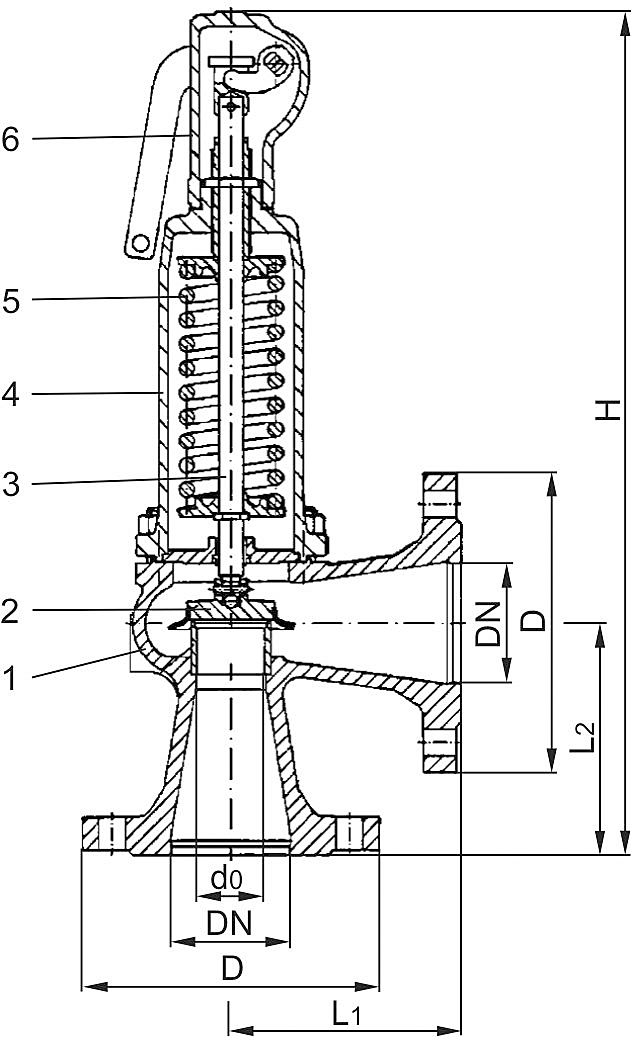

Typ 06120, 06121	Technische Daten
Nenngröße	DN	15	20	25	32	40	50	65	80	100
Sitzdurchmesser	d₀	12	18	18	18	23	29	37	46	60
Größenschlüssel	.X.	0150	0200	0250	0320	0400	0500	0650	0800	1000
Ansprechdruck	bar	0,2-16	0,2-16	0,2-16	0,2-16	0,2-16	0,2-16	0,2-16	0,2-16	0,2-16
Flanschdurchmesser	D	95	105	115	140	150	165	185	200	220
Höhe Typ 06120	H	310	315	320	325	335	360	470	525	605
Höhe Typ 06121	H	305	310	315	320	330	355	475	530	590
Länge	L₁	90	95	100	105	115	125	145	155	175
Länge	L₂	90	95	100	105	115	125	145	155	175
Gewicht	ca. kg	5,0	6,0	6,0	8,0	9,0	12,0	15,0	20,0	33,0
Ausflussziffer Dämpfe, Gase	α_w	0,29	0,29	0,38	0,38	0,38	0,38	0,38	0,38	0,38
Ausflussziffer Flüssigkeiten	α_w	0,19	0,19	0,25	0,25	0,25	0,25	0,25	0,25	0,25
