Typ 06205

Datenblatt ID: IN_06205

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitungen für ortsfeste

und bewegliche Druckbehälter und Druckgasbehälter. Zugelassen für Luft und ähnliche Gase.

Zulässige Betriebstemperatur: -20°C (253K) bis +160°C (433K), Größe d07 geeignet für waagerechten Einbau

Beschreibung

chevron-down

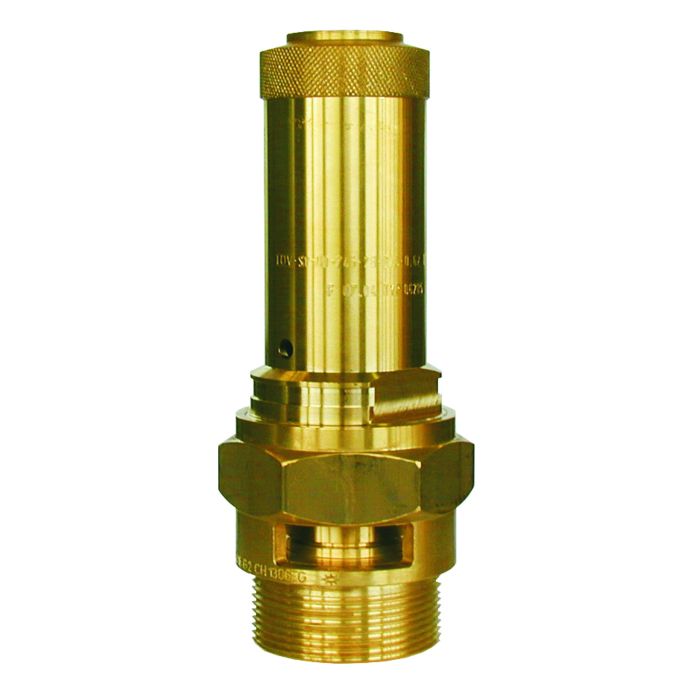

Sicherheitsventile aus Messing,

bauteilgeprüft TÜV-SV.1090 D/G

Normal-Sicherheitsventil

Abschlusskörper mit FPM- oder PTFE-Dichtung, offene Federhaube

frei abblasend, mit Anlüftvorrichtung

Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06205.X.0000 mit FPM-Dichtung (0,4 bis 35,0 bar)

Artikel-Nr. 06205.X.0300 mit PTFE-Dichtung (35,0 bis 43,0 bar)

Verfügbare Sonderausführungen - nur auf Anfrage:

· außenliegende Teile vernickelt

· EPDM-Dichtung bis zu +150°C (423K)

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00619/20/D/001(00)
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
TÜV Verband (Approval mark number) chevron-down
25-1090 EN
25-1090 DE
Ukraine (Ukraine) chevron-down
UA.TR.107.127.08-26
UA.TR.107.135.03-26
UA.D.135.02-26
Korean Gas Safety (KGS) chevron-down
ES-505

Datenblätter

chevron-down
IN_06205_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-IN_06205-1

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06205
Anwendung Luftgase, Industrie
Anwendungsbereich Lagerung, Prozesse, Druckluft, Dampf, FKS
Artikelnummer IN_06205
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CW614N

B 249 UNS C38500

2

Dichtung

FPM (Viton)

3

Teller

CW614N

B 249 UNS C38500

4

Spindel

CW614N

B 249 UNS C38500

5

Haube

CW614N

B 249 UNS C38500

6

Feder

1.1200

A 227

7

Spindelführung

PTFE

8

Anlüftschraube

CW614N

B 249 UNS C38500

9

Verschlussscheibe

CW507L

B 36 UNS C26800
Ausführungen

Typ 06205

Technische Daten

Nenngröße

GW

1/4

3/8

1/2

Sitzdurchmesser

d0

7

7

7

Größenschlüssel

.X.

0200

0300

0704

Ansprechdruck

bar

0,4-43

0,4-43

0,4-43

Höhe

H

60

60

67

Länge

L2

10

10

12

Schlüsselweite

S1

21

21

24

Gewicht

ca. kg

0,07

0,07

0,17

Ausflussziffer ab 3,0 bar

αw

0,60

0,60

0,60
?
