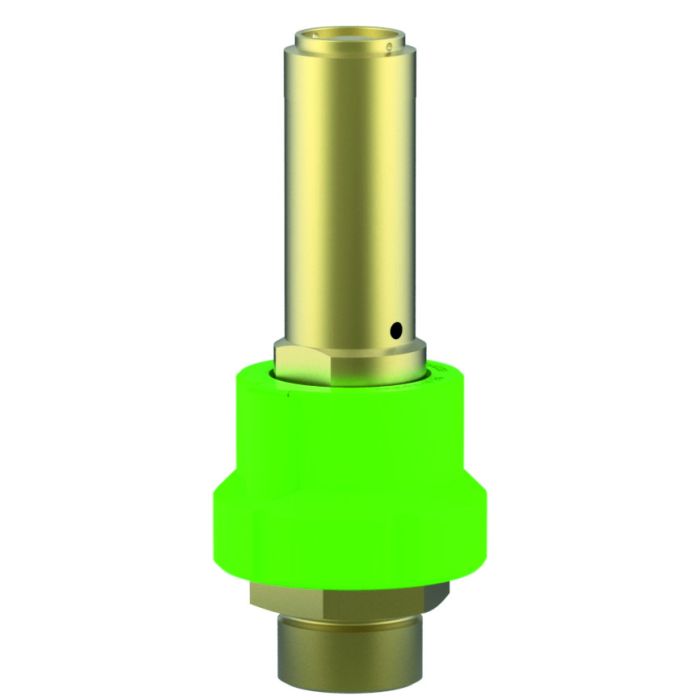

Typ 06216, Typ 06217 mit Schutzhaube

Datenblatt ID: IN_06216_06217_wpc

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige

Drucküberschreitungen für ortsfeste und bewegliche Druckbehälter und Druckgasbehälter.

Zugelassen für Luft und ähnliche Gase.

Zulässige Betriebstemperatur: -30°C (243K) bis +130°C (403K), geeignet für waagerechten Einbau

Beschreibung

chevron-down

Sicherheitsventile aus Messing,

bauteilgeprüft TÜV-SV.1090. D/G

Normal-Sicherheitsventil

Abschlusskörper mit FPM-Dichtung, offene Federhaube, frei abblasend

Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06216.X.0001

Artikel-Nr. 06217.X.0001

mit Anlüftvorrichtung und Schutzhaube aus Polycarbonat (PC)

Verfügbare Sonderausführungen - nur auf Anfrage:

· Feder aus Edelstahl - Werkstoff 1.4571,

· außenliegende Teile vernickelt

Zertifikate

chevron-down
ASME Code (ASME Code Section VIII) chevron-down
NB18_EN_91112
NB18_EN_91123
NB18_EN_91134
NB18_EN_91145
NB18_EN_91156
NB-18 91178
31820
NBBI 78711 278163
NB18_EN_91112
NB18_EN_91123
NB18_EN_91134
NB18_EN_91145
NB18_EN_91156
NB-18 91178
31820
NBBI 78711 278163
Canadian Registration Number (CRN) chevron-down
0G07343.50R4_Newfoundland and Labrador
0G07343.51R4 - British Columbia
0G07343.52R4_Alberta
0G07343.54R4_Manitoba
0G07343.56R4_Quebec
0G07343.57R4_New Brunswick
0G07343.5NR4_Nunavut
0G07343.5R4_Ontario
0G07343.5TR4_Northwest Territories
0G07343.5YR4_Yukon
0G07343.58R4_Nova Scotia
0G07343.59R4_Prince Edward Island
0G07343.50R4_Newfoundland and Labrador
0G07343.51R4 - British Columbia
0G07343.52R4_Alberta
0G07343.54R4_Manitoba
0G07343.56R4_Quebec
0G07343.57R4_New Brunswick
0G07343.5NR4_Nunavut
0G07343.5R4_Ontario
0G07343.5TR4_Northwest Territories
0G07343.5YR4_Yukon
0G07343.58R4_Nova Scotia
0G07343.59R4_Prince Edward Island
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00532/22/D/001(00)
0045/202/1201/Z/00532/22/D/001(00)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-B(P)-23290-2-DE
0879-PESR-B(P)-23290-2-DE
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
TSF700D36-2029
TÜV Verband (Approval mark number) chevron-down
25-1090 EN
25-1090 DE
25-1090 EN
25-1090 DE
Ukraine (Ukraine) chevron-down
UA.TR.107.127.08-26
UA.TR.107.135.03-26
UA.D.135.02-26
UA.TR.107.127.08-26
UA.TR.107.135.03-26
UA.D.135.02-26

Datenblätter

chevron-down
IN_06216_06217_wpc_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06216,06217
Anwendung Luftgase
Anwendungsbereich Lagerung, Prozesse
Artikelnummer IN_06216_06217_wpc
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CW617N

B 283 UNS C37700

2

Dichtung

FPM (Viton-GLT)

3

Teller

CW614N

B 455 UNS C38500

4

Spindel

CW614N

B 455 UNS C38500

5

Haube

CW614N

B 455 UNS C38500

6

Feder

1.1200

A 227

7

Spindelführung

PTFE

8

Verschlussschraube

CW614N

B 455 UNS C38500

9

Anlüftschraube

CW614N

B 455 UNS C38500

10

Verschlussscheibe

CW507L

B 36 UNS C26800

11

Schutzhaube

Ausführungen

Typ 06216, Typ 06217

Technische Daten

Nenngröße

GW

1/2

3/4

1

1-1/4

1-1/2

2

Sitzdurchmesser

d0

12

15

20

25

32

40

Größenschlüssel

.X.

0400

0600

1000

1200

1400

2000

Ansprechdruck

bar

0,2-25

0,2-20

0,2-30

0,2-22

0,2-16

0,2-12

Höhe

H1

103

122

149

169

198

224

Höhe

H2

107

126

150

172

200

228

Länge

L2

14

16

18

20

22

25

Durchmesser

D

41,4

49,0

62,5

74,8

86,0

109,0

Schlüsselweite

S1

27

32

41

50

55

70

Gewicht

ca. kg

0,25

0,41

0,72

1,23

1,73

3,09

Ausflussziffer ab 3,0 bar

αw

0,83

0,83

0,73

0,71

0,69

0,66

Ausflussziffer ab 3,0 bar

rated slope

2,59

4,10

6,79

10,15

16,50

24,80
