Typ 06218, Typ 06219

Datenblatt ID: IN_06218_06219

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung

für ortsfeste und bewegliche Druckbehälter und Druckgasbehälter. Zugelassen für Luft und ähnliche Gase.

Zulässige Betriebstemperatur: -60°C (213K) bis +150°C (423K), geeignet für waagerechten Einbau

Beschreibung

chevron-down

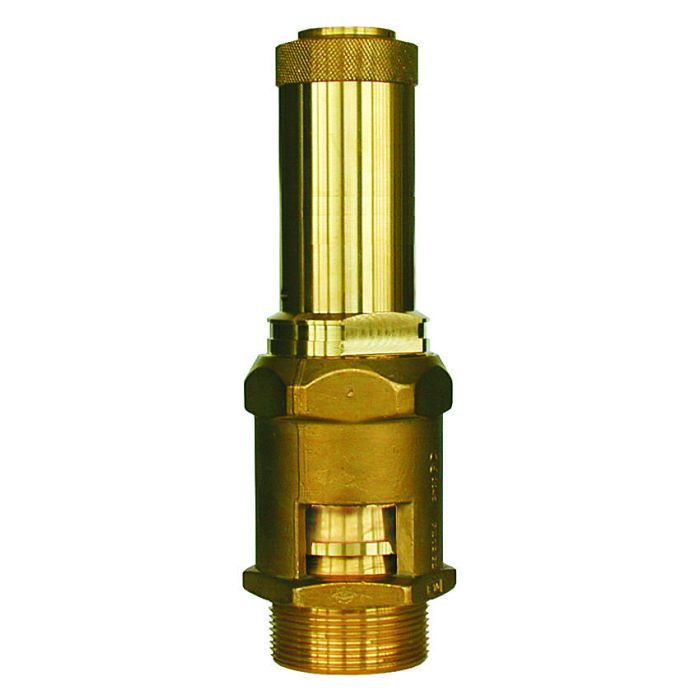

Sicherheitsventile aus Messing,

bauteilgeprüft TÜV-SV.1090. D/G

Vollhub-Sicherheitsventil

Abschlusskörper mit PTFE O-Ring Dichtung,

offene Federhaube, frei abblasend

Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06218.0600.0000

Artikel-Nr. 06219.0600.0000

mit Anlüftvorrichtung

Verfügbare Sonderausführungen - nur auf Anfrage:

· außenliegende Teile vernickelt

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00532/22/D/001(00)
0045/202/1201/Z/00532/22/D/001(00)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-B(P)-23290-2-DE
0879-PESR-B(P)-23290-2-DE
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
TSF700D36-2029
TÜV Verband (Approval mark number) chevron-down
25-1090 EN
25-1090 DE
25-1090 EN
25-1090 DE
Ukraine (Ukraine) chevron-down
UA.TR.107.127.08-26
UA.TR.107.135.03-26
UA.D.135.02-26
UA.TR.107.127.08-26
UA.TR.107.135.03-26
UA.D.135.02-26

Datenblätter

chevron-down
IN_06218_06219_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-IN_06218_06219-1

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06218,06219
Anwendung Luftgase
Anwendungsbereich Lagerung, Prozesse
Artikelnummer IN_06218_06219
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CW617N

B 283 C37700

2

Dichtung

PTFE O-Ring

3

Teller

CW614N

B 455 C38500

4

Spindel

CW614N

B 455 C38500

5

Haube

CW614N

B 455 C38500

6

Feder

1.4571

A 313 Grade 316Ti

7

Spindelführung

PTFE

8

Verschlussschraube

CW614N

B 455 C38500

9

Anlüftschraube

CW614N

B 455 C38500

10

Verschlussscheibe

CW507L

B 36 UNS C26800
Ausführungen

Typ 06218 & 06219

Technische Daten

Nenngröße

GW

3/4

Sitzdurchmesser

d0

12,5

Ansprechdruck

bar

3,5-17,0

Höhe

H1

121,5

Höhe

H2

126

Länge

L2

16

Schlüsselweite

S1

32

Gewicht

ca. kg

0,40

Ausflussziffer

αw

0,75
