Typ 06318

Datenblatt ID: IN_06318

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung

in Druckbehältern.

Zugelassen für Gase, Dämpfe und Flüssigkeiten.

Zulässige Betriebstemperatur: -10°C (263K) bis +280°C (553K)

Beschreibung

chevron-down

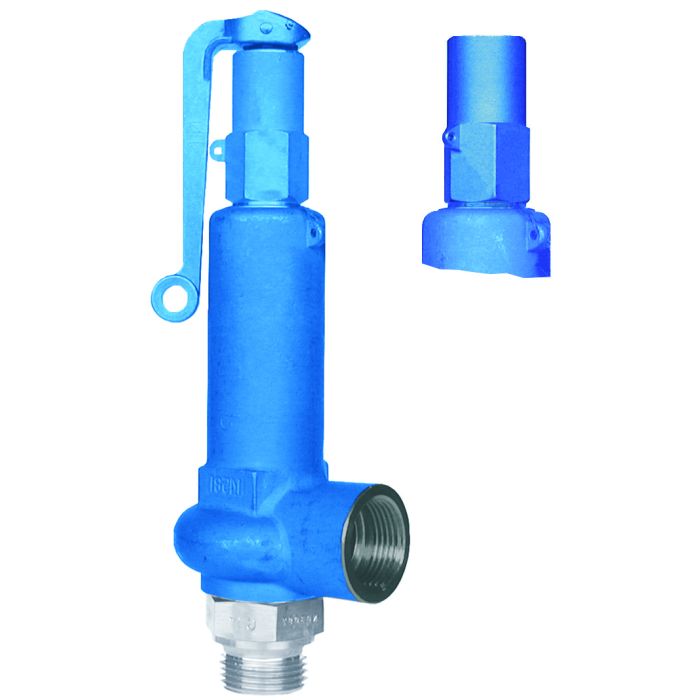

Eck-Sicherheitsventile aus Sphäroguss GGG-40.3,

bauteilgeprüft, TÜV-SV.847. D/G/F (G 3/8 - G 1/2)

bauteilgeprüft, TÜV-SV.878. D/G/F (G 3/4 - G 1-1/4)

Abschlusskörper metallisch dichtend, geschlossene Federhaube,

Eintritt: Außengewinde Typ G nach ISO 228/1

Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06318.X.0000

mit Anlüfthebel - Kopf A

Artikel-Nr. 06318.X.0020

mit gasdichter Kappe - Kopf C

Verfügbare Sonderausführungen - nur auf Anfrage

· Kegel mit Weichdichtung (EPDM, FKM, PTFE)

Datenblätter

chevron-down
IN_06318_de.pdf
Weitere Informationen
Type (Baureihe) 06318
Anwendung Luftgase
Anwendungsbereich Lagerung, Prozesse
Artikelnummer IN_06318

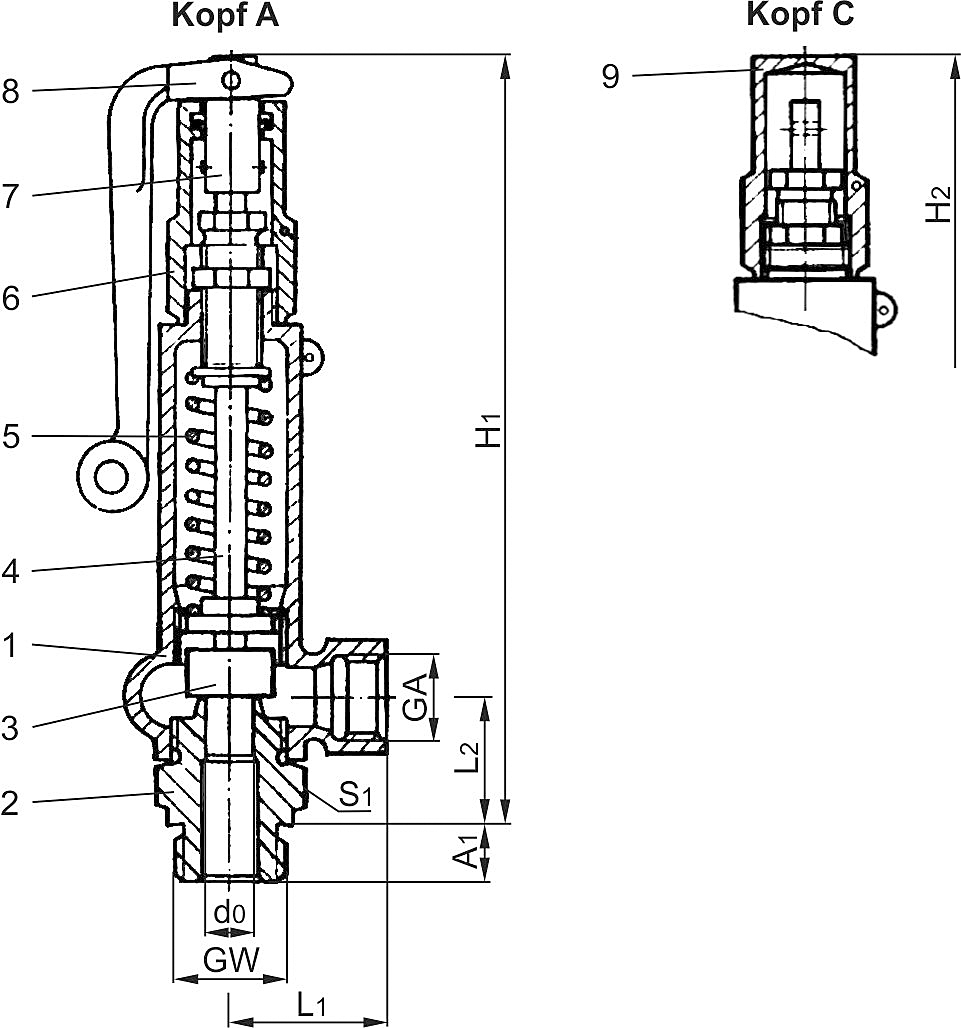

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse + Haube

0.7043

A 395

2

Eintrittskörper

1.4571

A 276 Grade 316Ti

3

Teller

1.4571

A 276 Grade 316Ti

4

Spindel

1.4104

A 276 Grade 430F

5

Feder

1.4310

A 313 Grade 301

6

Anlüfthaube

1.4104

A 276 Grade 430F

7

Anlüftzapfen

1.4305

A 276 Grade 303

8

Hebel

3.2581

keine Referenz

9

Kappe

1.0718

A 108
Ausführungen

Typ 06318

Technische Daten

Nenngröße

GW

3/8

1/2

1/2

1/2

3/4

3/4

1

1

1-1/4

1-1/4

Sitzdurchmesser

d0

10

8

10

12,5

12,5

16

12,5

16

16

20

Größenschlüssel

.X.

1003

0804

1004

1204

1206

1606

1210

1610

1612

2012

Ansprechdruck

bar

0,1-140

20-200

0,1-140

0,1-70

32-70

0,1-32

32-70

0,1-32

0,1-32

0,1-20

Austritt

GA

1/2

1/2

1/2

1/2

1

1

1

1

1

1

Höhe

H1

200

200

200

200

230

230

230

230

230

230

Höhe

H2

185

185

185

185

215

215

215

215

215

215

Länge

L1

40

40

40

40

50

50

50

50

50

50

Länge

L2

34

34

34

34

40

40

40

40

40

40

Länge

A1

12

12

14

14

16

16

18

18

20

20

Schlüsselweite

S1

32

32

32

32

41

41

41

41

50

50

Gewicht

ca. kg

1,0

1,0

1,0

1,0

1,6

1,6

1,6

1,6

1,8

1,8

Ausflussziffer Dämpfe, Gase

αw

0,38

0,42

0,38

0,27

0,37

0,29

0,37

0,29

0,29

0,11

Ausflussziffer Flüssigkeiten

αw

0,30

0,30

0,30

0,20

0,29

0,23

0,29

0,23

0,23

0,08
?
