HEROSE Typ 06319

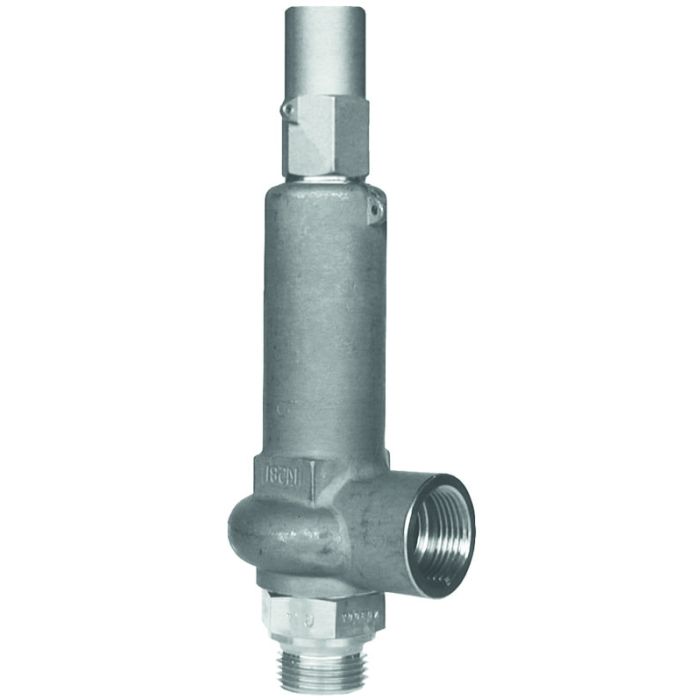

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 06319

Datenblatt ID: IN_06319

Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung

in Druckbehältern.

Zugelassen für Gase, Dämpfe und Flüssigkeiten.

Zulässige Betriebstemperatur: -200°C (73K) bis +280°C (553K)

Eck-Sicherheitsventile aus Edelstahl,

bauteilgeprüft, TÜV-SV.847. D/G/F (G 3/8 - G 1/2)

bauteilgeprüft, TÜV-SV.878. D/G/F (G 3/4 - G 1-1/4)

Abschlusskörper metallisch dichtend, geschlossene Federhaube,

Eintritt: Außengewinde Typ G nach ISO 228/1

Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06319.X.0020

mit gasdichter Kappe

IN_06319_de.pdf

Weitere Informationen

Werkstoffe

Ausführungen

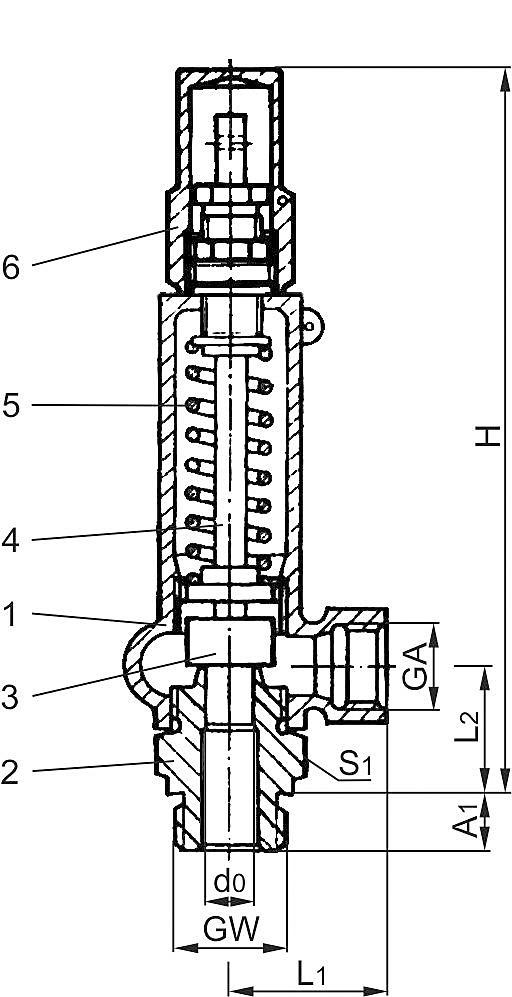

Typ 06319	Technische Daten
Nenngröße	GW	3/8	1/2	1/2	1/2	3/4	3/4	1	1	1-1/4	1-1/4
Sitzdurchmesser	d₀	10	8	10	12,5	12,5	16	12,5	16	16	20
Größenschlüssel	.X.	1003	0804	1004	1204	1206	1606	1210	1610	1612	2012
Ansprechdruck	bar	0,1-140	20-200	0,1-140	0,1-70	32-70	0,1-32	32-70	0,1-32	0,1-32	0,1-20
Austritt	GA	1/2	1/2	1/2	1/2	1	1	1	1	1	1
Höhe	H	185	185	185	185	215	215	215	215	215	215
Länge	L₁	40	40	40	40	50	50	50	50	50	50
Länge	L₂	34	34	34	34	40	40	40	40	40	40
Länge	A₁	12	12	14	14	16	16	18	18	20	20
Schlüsselweite	S₁	32	32	32	32	41	41	41	41	50	50
Gewicht	ca. kg	1,0	1,0	1,0	1,0	1,6	1,6	1,6	1,6	1,8	1,8
Ausflussziffer Dämpfe, Gase	α_w	0,38	0,42	0,38	0,27	0,37	0,29	0,37	0,29	0,29	0,11
Ausflussziffer Flüssigkeiten	α_w	0,30	0,30	0,30	0,20	0,29	0,23	0,29	0,23	0,23	0,08
