HEROSE Typ 06345, Typ 06346

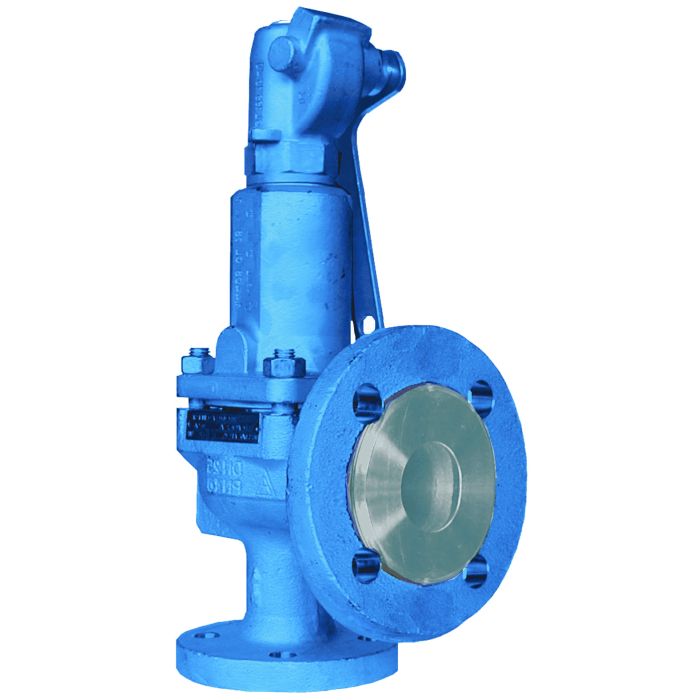

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 06345, Typ 06346

Datenblatt ID: IN_06345_06346

Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung

in Druckbehältern.

Zugelassen für Gase, Dämpfe und Flüssigkeiten.

Zulässige Betriebstemperatur: -85°C (188K) bis +450°C (723K)

Eck-Sicherheitsventile aus Stahlguss, bauteilgeprüft, TÜV-SV.576. D/G/F

Vollhub-Sicherheitsventil

Normal-Sicherheitsventil für Flüssigkeiten

Abschlusskörper metallisch dichtend, mit Anlüfthebel,

mit vergrößertem Austritt

Eintritt: Flanschanschluss nach DIN EN 1092-1 PN40

Austritt: Flanschanschluss nach DIN EN 1092-1 PN16

Artikel-Nr. 06345.X.0000

offene Federhaube

Artikel-Nr. 06346.X.0000

geschlossene Federhaube

Verfügbare Sonderausführungen - nur auf Anfrage:

· Kegel mit Weichdichtung · Erweiterte Druck- und Temperatureinsatzgrenzen

IN_06345_06346_de.pdf

Weitere Informationen

Werkstoffe

Ausführungen

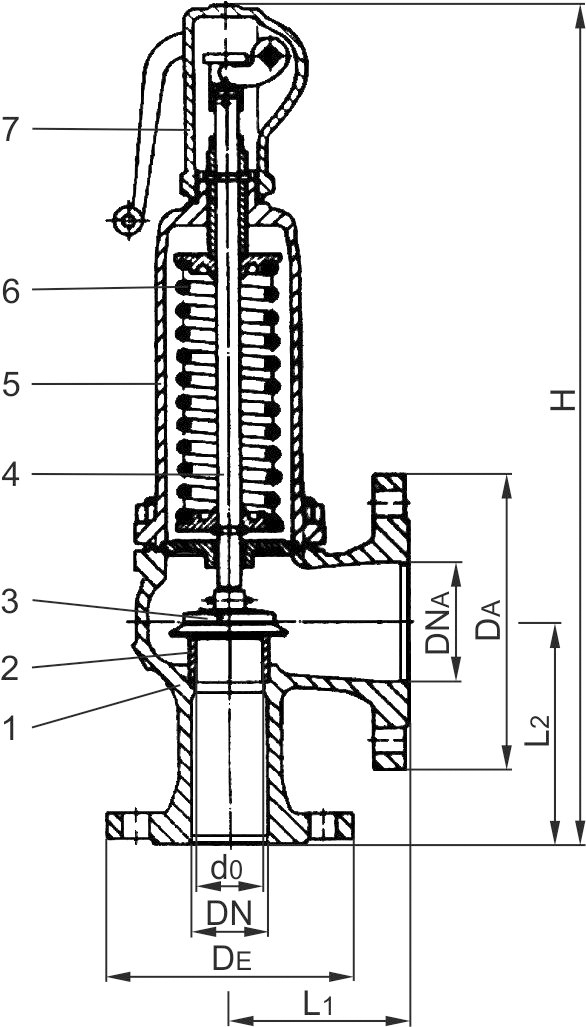

Typ 06345, 06346	Technische Daten
Nenngröße	DN	25	32	40	50	65	80	100	125	150
Austritt	DN	40	50	65	80	100	125	150	200	250
Sitzdurchmesser	d₀	23	29	37	46	60	74	92	98	125
Größenschlüssel	.X.	0250	0320	0400	0500	0650	0800	1000	1250	1500
Ansprechdruck Sattdampf	bar	0,2-32	0,2-32	0,2-32	0,2-32	0,2-32	0,2-32	0,2-32	0,2-24	0,2-16
Ansprechdruck Luft und Flüssigkeiten	bar	0,2-40	0,2-40	0,2-40	0,2-40	0,2-40	0,2-40	0,2-40	0,2-28	0,2-25
Flanschdurchmesser	D_E	115	140	150	165	185	200	220	250	285
Flanschdurchmesser	D_A	150	165	185	200	220	250	285	340	405
Höhe Typ 06345	H	338	440	506	563	696	798	880	910	1020
Höhe Typ 06346	H	339	446	512	569	702	801	883	913	1020
Länge	L₁	100	110	115	120	140	160	180	200	225
Länge	L₂	105	115	140	150	170	195	220	250	285
Gewicht	ca. kg	9,0	12,0	16,0	22,0	32,0	56,0	75,0	85,0	131,0
Ausflussziffer Dämpfe, Gase	α_w	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,70
Ausflussziffer Flüssigkeiten	α_w	0,45	0,45	0,45	0,45	0,45	0,45	0,45	0,45	0,45
