Typ 06395

Datenblatt ID: IN_06395_3

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung

in Druckbehältern und Dampfkesseln.

Beschreibung

chevron-down

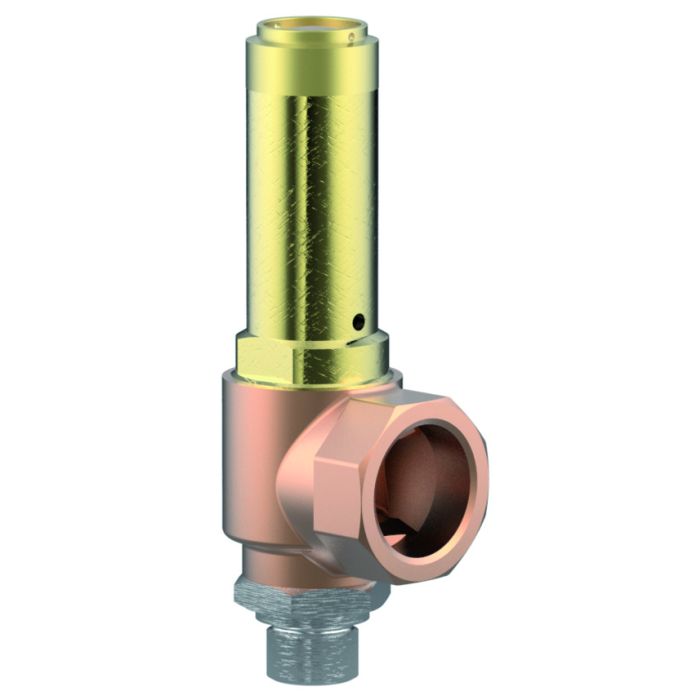

Eck-Sicherheitsventile aus Bronze, bauteilgeprüft TÜV-SV.910. D/G

Normal-Sicherheitsventil, offene Federhaube, mit Anlüftvorrichtung und vergrößertem Austritt

Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06395.X.2000 (Eintritt: Außengewinde Typ G nach ISO 228/1)

Abschlusskörper metallisch dichtend für Sattdampf, Luft und ähnliche Gase

Zulässige Betriebstemperatur: -50°C (223K) bis +225°C (498K)

Artikel-Nr. 06395.X.2500 (Eintritt: Außengewinde Typ G nach ISO 228/1)

Abschlusskörper mit PTFE/Kohle-Dichtung für Sattdampf, Luft und ähnliche Gase

Zulässige Betriebstemperatur: -50°C (223K) bis +185°C (458K)

Artikel-Nr. 06395.X.2600 (Eintritt: Außengewinde Typ G nach ISO 228/1)

Abschlusskörper mit EPDM-Dichtung für Sattdampf, Luft und ähnliche Gase

Zulässige Betriebstemperatur: -40°C (233K) bis +150°C (423K)

Verfügbare Sonderausführungen - nur auf Anfrage:

außenliegende Teile vernickelt

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00627/21/D/001(00)
TÜV Verband (Approval mark number) chevron-down
21-910 DE
21-910 EN
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
Ukraine (Ukraine) chevron-down
UA.TR.107.127.08-26
UA.TR.107.135.03-26
UA.D.135.02-26

Datenblätter

chevron-down
IN_06395_3_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-IN_06395_3-1

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06395
Anwendung Luftgase, Industrie
Anwendungsbereich Lagerung, Prozesse, Druckluft, Dampf
Artikelnummer IN_06395_3

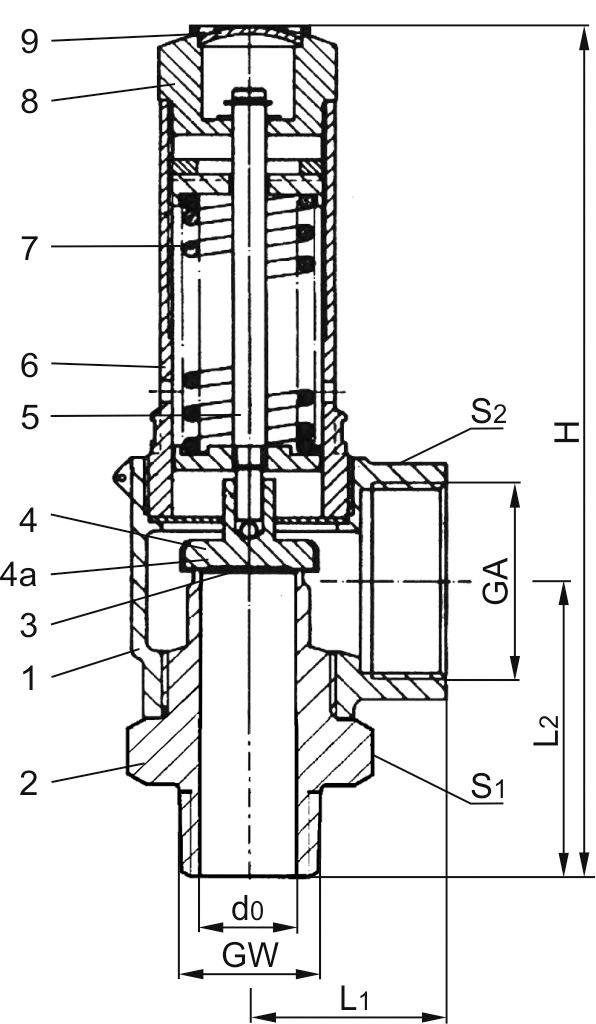

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Eintrittskörper

1.4301

A 276 Grade 304

3

Dichtung

PTFE/Kohle oder EPDM

4

Teller metallisch

1.4541

A 276 Grade 321

4a

Teller für Dichtung

CW614N

B 249 UNS C38500

5

Spindel

CW614N

B 249 UNS C38500

6

Haube

CW614N

B 249 UNS C38500

7

Feder

1.4571

A 313 Grade 316Ti

8

Anlüftschraube

CW614N

B 249 UNS C38500

9

Verschlussscheibe

CW507L

B 36 UNS C26800
Ausführungen

Typ 06395

Technische Daten

Nenngröße

GW

1/2

3/4

1

1-1/4

Sitzdurchmesser

d0

15

18

23

28

Größenschlüssel

.X.

0400

0600

1000

1200

Ansprechdruck metallisch dichtend

bar

0,5-25

0,5-25

0,5-25

0,5-12

Ansprechdruck PTFE - Dichtung

bar

0,5-25

0,5-25

0,5-25

0,5-12

Ansprechdruck EPDM - Dichtung

bar

0,5-3,0

0,5-3,0

0,5-3,0

0,5-3,0

Austritt

GA

1

1-1/4

1-1/2

2

Höhe

H

151

177

206

236

Länge

L1

36

50

48

58

Länge

L2

48

59

69

82

Schlüsselweite

S1

32

41

50

55

Schlüsselweite

S2

41

50

58

70

Gewicht

ca. kg

0,755

1,3

1,95

3,15

Ausflussziffer ab 3,0 bar

αw

0,64

0,58

0,57

0,66
