Typ 06603

Datenblatt ID: IN_06603

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitungen in Druckbehältern

und Dampfkesseln. Zugelassen für ungiftige Gase, Dämpfe und Sattdampf.

Zulässige Betriebstemperatur: -10°C (263K) bis +180°C (453K)

Einsatz mit Sattdampf nur bis 3 bar und +130°C (403K)

Beschreibung

chevron-down

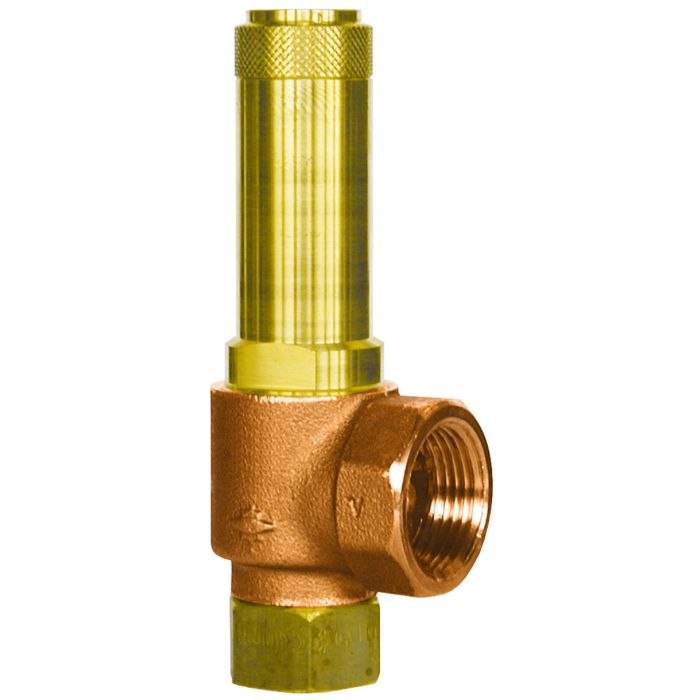

Eck-Sicherheitsventile aus Bronze, bauteilgeprüft TÜV-SV.1080. D/G

Normal-Sicherheitsventil

Abschlusskörper mit O-Ring-Dichtung,

geschlossene Federhaube, mit Anlüftvorrichtung

mit vergrößertem Austritt

Ein- und Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06603.1204.0000

Verfügbare Sonderausführungen - nur auf Anfrage:

· außenliegende Teile vernickelt

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00530/22/D/001(00)
TÜV Verband (Approval mark number) chevron-down
22-1080 DE
22-1080 EN
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-B(P)-23290-1-DE

Datenblätter

chevron-down
IN_06603_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-IN_06603-1

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06603
Anwendung Luftgase
Anwendungsbereich Lagerung, Prozesse
Artikelnummer IN_06603

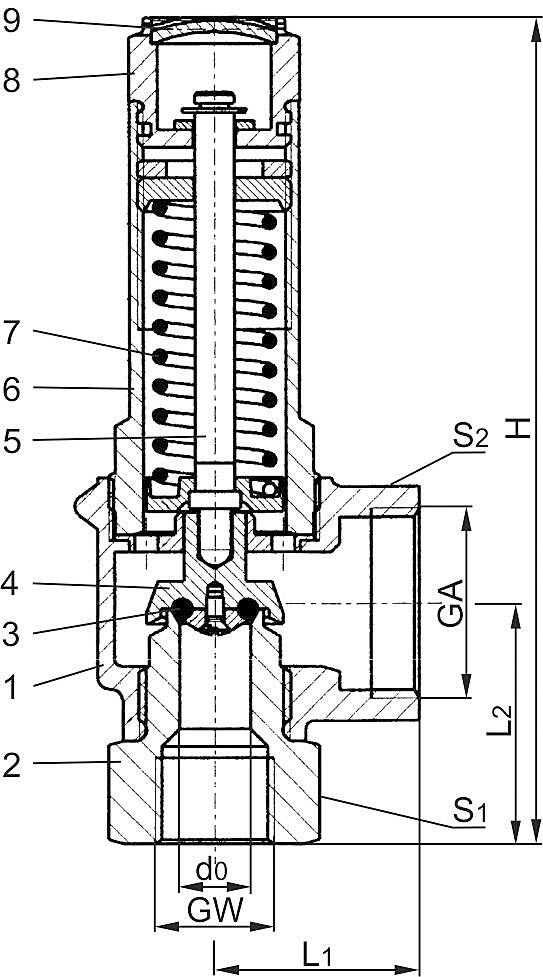

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Eintrittskörper

CW614N

B 111 UNS C28000

3

O-Ring

EPDM

4

Teller

CW614N

B 249 UNS C38500

5

Spindel

CW614N

B 249 UNS C38500

6

Haube

CW614N

B 249 UNS C38500

7

Feder

1.4571

A 313 Grade 316Ti

8

Anlüftschraube

CW614N

B 249 UNS C38500

9

Verschlussscheibe

CW507L

B 36 UNS C26800
Ausführungen

Typ 06603

Technische Daten

Nenngröße

GW

1/2

Sitzdurchmesser

d0

12,5

Ansprechdruck

bar

0,2-5

Austritt

GA

1

Höhe

H

145

Länge

L1

36

Länge

L2

42

Schlüsselweite

S1

32

Schlüsselweite

S2

41

Gewicht

ca. kg

0,7

Ausflussziffer ab 3,0 bar

αw

0,74
