IRV - Industrie Druckentlastungsventil

Vorgesehen zur Druckentlastung industrieller Rohrleitungen und Anlagenteile gegen unzulässigen Überdruck.

Geeignet für industrielle Gas- und Flüssigkeitsanwendungen bei entsprechender Auslegung und Medienverträglichkeit.

Einstelldruckbereich: 0.69 bis 51.7 bar.

Zulässige Betriebstemperatur: -196 °C bis +190 °C, abhängig vom Dichtungswerkstoff.

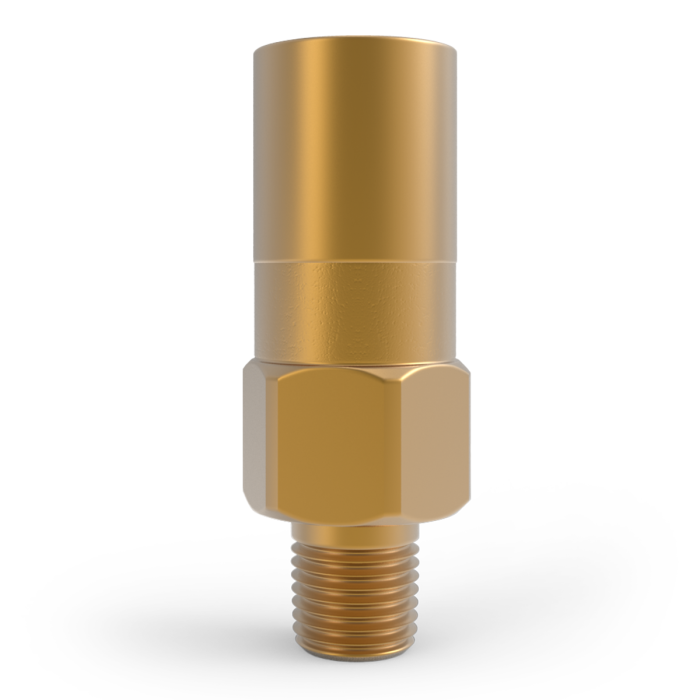

Produktübersicht: Industrielles Druckentlastungsventil aus Messing, 1/4" bis 1/2" NPT, Einstelldruckbereich 0.69 bis 51.7 bar.

Funktion: Federbelastetes Druckentlastungsventil zur Absicherung gegen Überdruck in industriellen Systemen. Sitz- und Kegelgeometrie sowie optimierte Federbereiche ermöglichen hohe Durchflussleistung bei geringer Drucksteigerung.

Medien: Geeignet für industrielle Gas- und Flüssigkeitsanwendungen bei entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: Werkseitig voreingestellt, 100 % geprüft auf Dichtheit, Ansprechdruck und Wiederschließverhalten; Einstelldruck gegen Verstellung gesichert. Eine Verstellung des Entlastungsdrucks im Feld ist nicht vorgesehen.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen: FKM und Fluorosilikon für 0.69 bis 51.7 bar; PTFE und PCTFE für 3.45 bis 51.7 bar. Für anspruchsvolle Anwendungen und Einstelldrücke oberhalb 3,45 bar werden optionale PTFE-Dichtungen angegeben.

Zulässige Betriebstemperatur: -196 °C bis +190 °C, abhängig vom Dichtungswerkstoff.

Eintritt: NPT-Anschluss 1/4", 3/8" oder 1/2".

Austritt: Abblasen in Atmosphäre, Deflector Cap zur Ableitung des austretenden Gases oder Inline-/Pipe-away-Anschluss an eine nachgeschaltete Leitung, abhängig von der Konfiguration.
