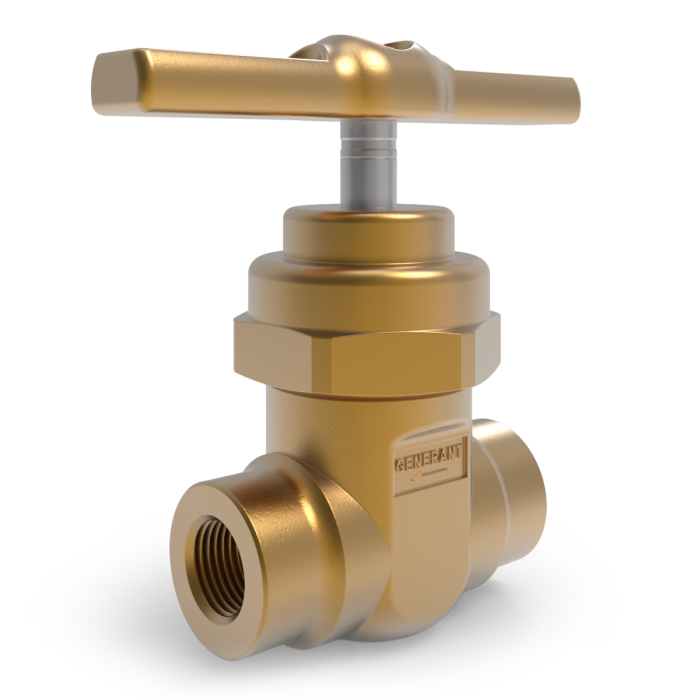

MV - Hochdruck-Gasabsperrventil

Vorgesehen zur manuellen Absperrung und Steuerung des Durchflusses von Hochdruckgasen in Systemen mit erhöhten Betriebsdrücken.

Geeignet für Gasflaschenfüllanlagen, Manifolds und Rohrleitungssysteme sowie für Anwendungen mit Inertgasen, Sauerstoff, oxidierenden Gasen > 21 %, Wasserstoff und Kohlendioxid bei entsprechender Auslegung und Medienverträglichkeit.

Betriebsdruckbereich: Vakuum bis 380 bar bei 70 °F / ca. 21 °C. Ausführungen mit NPSM-Anschluss sind aufgrund der Anschlussbewertung auf 242 bar reduziert.

Zulässige Betriebstemperatur: -40 °C bis +74 °C.

Durchflusskoeffizient: Cv 2.5 für alle Ventilkonfigurationen.

Hochdruck-Gasabsperrventil für Gasflaschenfüllanlagen, Manifolds und Rohrleitungssysteme, Betriebsdruckbereich Vakuum bis 380 bar bei 70 °F / ca. 21 °C.

Funktion: Manuell betätigtes Hochdruck-Gasabsperrventil zur Steuerung und Absperrung des Gasdurchflusses in Systemen mit erhöhten Betriebsdrücken. Die Ventilgeometrie ermöglicht ein dosiertes Öffnen und reduziert anfängliche Druckstöße.

Medien: Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 %, Wasserstoff und Kohlendioxid bei entsprechender Auslegung, Dichtungswahl und Medienverträglichkeit.

Prüfung: 100 % werkseitig auf innere und äußere Leckage geprüft.

Sauerstoffservice: Bei Material Code C mit Kupferdichtung: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1. Die Hochdruck-Sauerstoffservice-Konfiguration wurde gemäß ISO 7291 (O2 Surge) und ASTM G175 (Promoted Ignition) drittgeprüft. Material Code K mit PCTFE-Dichtung wird für Sauerstoffservice nicht empfohlen.

Dichtungen / Sitzoptionen: Material Code C mit Kupferdichtung für Sauerstoffservice; Material Code K mit PCTFE-Dichtung für positive Abdichtung in Nicht-Sauerstoff-Anwendungen.

Zulässige Betriebstemperatur: -40 °C bis +74 °C.

Betriebsdruck: Vakuum bis 380 bar bei 70 °F / ca. 21 °C. Ausführungen mit NPSM-Anschluss sind auf 242 bar reduziert.

Anschlüsse: NPT-Innengewinde, NPSM-Außengewinde Rechts-/Linksgewinde oder O-Ring-Seal-Union-Anschluss je nach Konfiguration.

Durchfluss: Cv 2.5 für alle Ventilkonfigurationen; 2.5 Umdrehungen von geschlossen bis vollständig geöffnet.

Verfügbare Sonderausführungen / Optionen:

·         MVP-Panel-Mount-Ausführung für Schalttafelmontage

·         verschiedene Anschluss- und Portkonfigurationen

·         Kupferdichtung für Sauerstoffservice

·         PCTFE-Dichtung für positive Abdichtung in Nicht-Sauerstoff-Anwendungen

·         Feldreparierbare Ausführung mit verfügbaren Reparatursätzen
