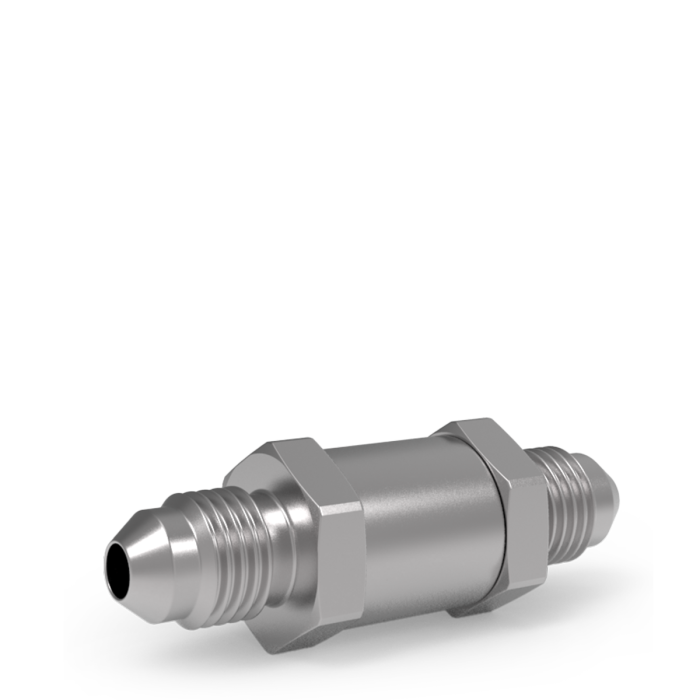

PCV - Tellerrückschlagventil

Vorgesehen zur Verhinderung von Rückströmung in Gas- und Flüssigkeitssystemen mit NPT-, Dual-Ferrule- oder Face-Seal-Anschlüssen.

Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei entsprechender Auslegung, Reinigung und Medienverträglichkeit.

Öffnungsdruckbereich: 0.02 bis 1.7 bar. Maximaler Betriebsdruck: 206 bar bei 21 °C.

Zulässige Betriebstemperatur: -62 °C bis +190 °C, abhängig vom Dichtungswerkstoff.

Poppet-Rückschlagventil mit vollständig gehaltenem O-Ring-Dichtelement und austauschbaren Anschlussvarianten für anspruchsvolle Gas- und Flüssigkeitsanwendungen.

Funktion: Rückschlagventil zur Verhinderung von Rückströmung; volle Druckbelastbarkeit in Sperrrichtung.

Medien: Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: 100 % werkseitig geprüft auf Öffnungsdruck, Leckage und Wiederschließverhalten. Nennöffnungsdrücke: 0.02, 0.07, 0.7 und 1.7 bar.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen: Verschiedene Dichtungswerkstoffe verfügbar, kombiniert mit metallischem Anschlag für lange Lebensdauer.

Zulässige Betriebstemperatur: -62 °C bis +190 °C, abhängig vom Dichtungswerkstoff.

Anschlüsse: 1/8" bis 1/2" Dual-Ferrule-Tube, Female NPT, Male NPT und 1/4" Face Seal.

Durchflussrichtung: Einbau mit Pfeilrichtung in freier Durchflussrichtung.

Verfügbare Sonderausführungen / Optionen:

· Sauerstoffreinigung

· alternative Dichtungswerkstoffe

· alternative Anschlusskombinationen nach Rücksprache
