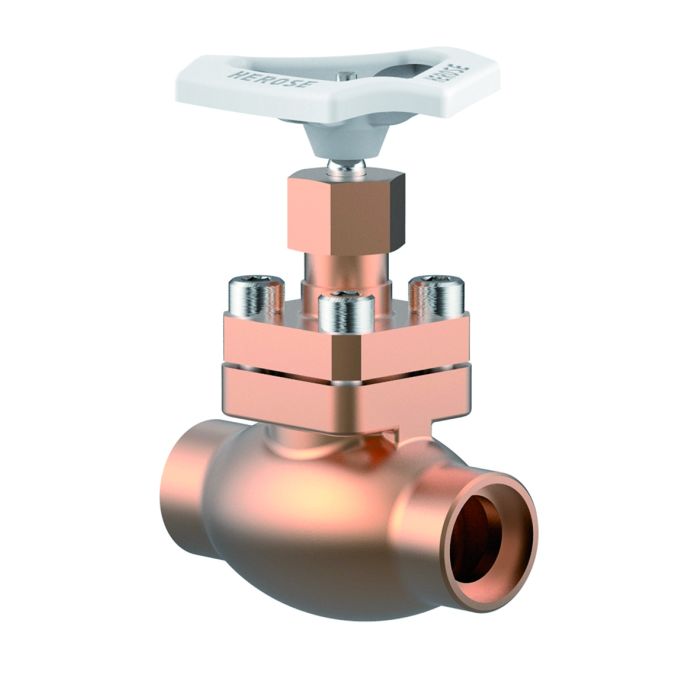

Typ 01301 - Durchgangsventil

Datenblatt ID: CR_01301_1
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Empfohlene Betriebstemperaturen: -60°C (213K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Durchgangsventile, PN50

Gehäuse und aufgeflanschtes Oberteil aus Bronze

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 01301.X.0001

Artikel-Nr. 01301.X.5001 mit Rückschlagfunktion

beiderseits Lötmuffe für Kupferrohr nach DIN EN 12449 oder ASTM B88

Verfügbare Sonderausführungen - nur auf Anfrage:

· beiderseits Lötmuffe für Edelstahlrohr nach ISO 1127

· Ausführung mit Drosselkegel

Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 01301
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01301_1

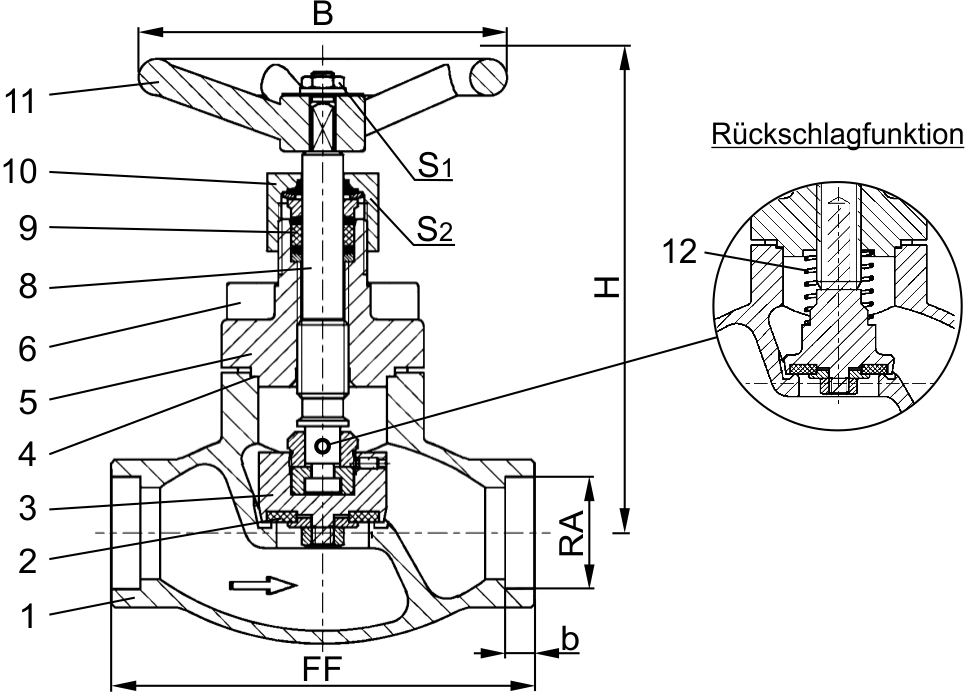

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

CW614N

B 283 UNS C38500

4

Oberteildichtung

PTFE

5

Oberteil

CC493K

B 505 UNS C93200

6

Oberteilschrauben

1.4301/A2

A 194 B8

8

Spindel

1.4301

A 276 Grade 304

9

Stopfbuchspackung

Graphit / PTFE

10

Stopfbuchsmutter

CW614N

B 283 UNS C38500

11

Handrad

Aluminium Legierung

12

Feder

CW452K

B 159 UNS C51900
Ausführungen

Typ 01301 - Standardausführung

Technische Daten

Nenngröße

DN

10

15

20

25

32

40

50

Größenschlüssel

.X.

X=DNRA, Beispiel: Ventil DN10 für Kupferrohr RAØ12mm, X=1012

Baulänge

FF

60

85

85

115

115

140

160

Höhe

H

140

140

140

140

170

175

200

äußerer Rohr-Ø

RA

abhängig von Bestellung

Mufftiefe

b

6

6

8

8

10

13

20

Handrad-Ø

B

100

100

100

100

125

125

125

Schlüsselweite

S1

7

7

7

7

10

10

10

Schlüsselweite

S2

30

30

30

30

36

36

36

Gewicht

ca. kg

1,0

1,3

1,7

2,0

2,8

4,2

6,7

Kvs-Wert

m³/h

1,6

4,3

6,7

11,5

12,1

22,6

37,1

Cv-Wert

gal/min

1,9

5,0

7,8

13,4

14,1

26,3

43,2
