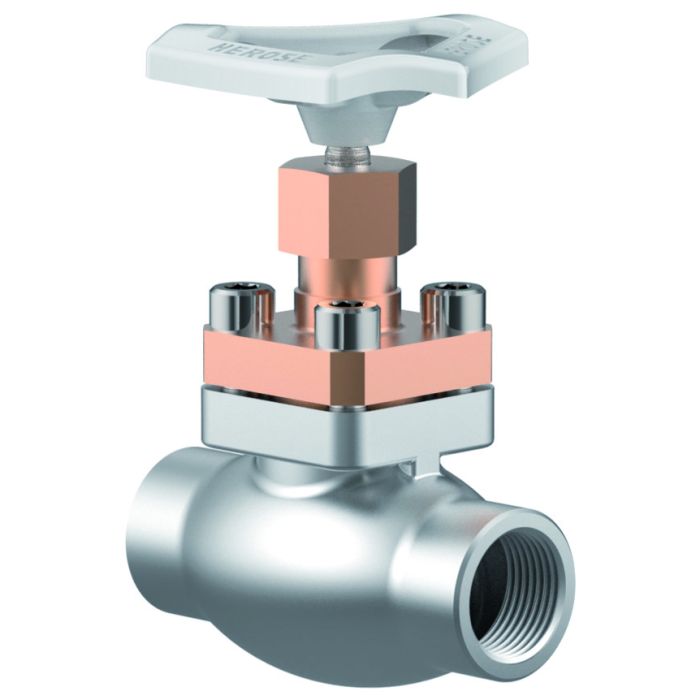

Typ 01335 - Durchgangsventil

Datenblatt ID: CR_01335
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Empfohlene Betriebstemperaturen: -60°C (213K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Durchgangsventile, PN50

Gehäuse aus Edelstahl, aufgeflanschtes Oberteil aus Bronze

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 01335.X.0001

Artikel-Nr. 01335.X.5001 mit Rückschlagfunktion

Innengewindeanschluss (G) nach ISO 228/1

Artikel-Nr. 01335.X.0006

Artikel-Nr. 01335.X.5006 mit Rückschlagfunktion

Innengewindeanschluss NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· Innengewindeanschluss (R) nach ISO 7-Rc

· Ausführung mit Drosselkegel

Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 01335
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01335

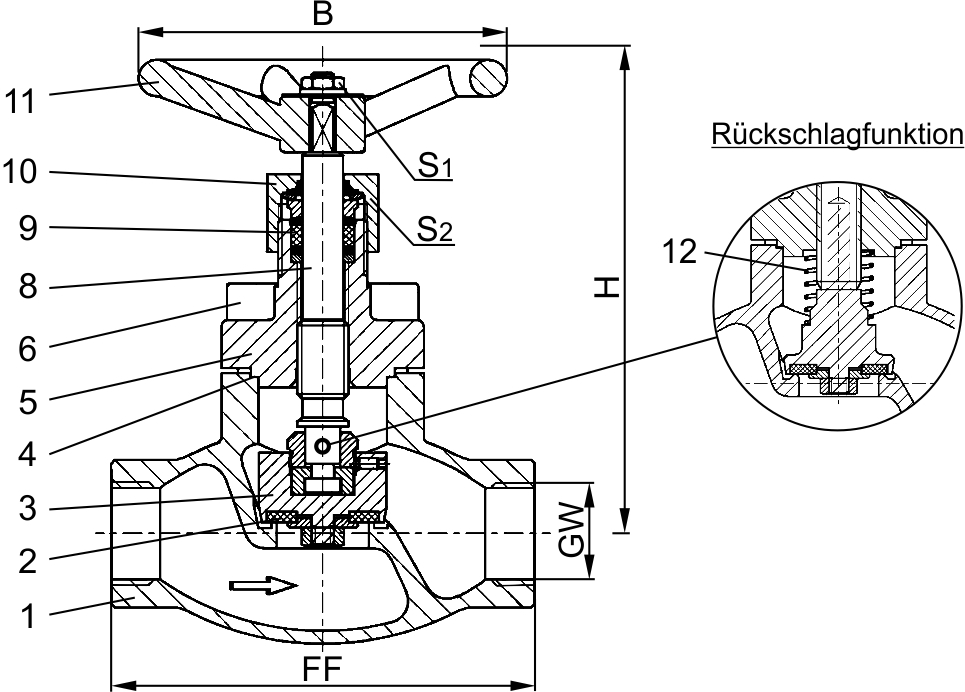

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

CW614N

B 283 UNS C38500

4

Oberteildichtung

PTFE

5

Oberteil

CC493K

B 505 UNS C93200

6

Oberteilschrauben

1.4301/A2

A 194 B8

8

Spindel

1.4301

A 276 Grade 304

9

Stopfbuchspackung

Graphit / PTFE

10

Stopfbuchsmutter

CW614N

B 283 UNS C38500

11

Handrad

Aluminium Legierung

12

Feder

CW452K

B 159 UNS C51900
Ausführungen

Typ 01335 - Standardausführung

Technische Daten

Nenngröße

DN

10

10

15

20

25

40

40

50

Gewindegröße

GW

1/4

3/8

1/2

3/4

1

1-1/4

1-1/2

2

Größenschlüssel

.X.

0200

0300

0400

0600

1000

1200

1400

2000

Baulänge

FF

70

70

85

100

115

130

130

155

Höhe

H

140

140

140

140

140

175

175

200

Handrad-Ø

B

100

100

100

100

100

125

125

125

Schlüsselweite

S1

7

7

7

7

7

10

10

10

Schlüsselweite

S2

30

30

30

30

30

36

36

36

Gewicht

ca. kg

1,0

1,0

1,3

1,7

2,0

4,2

4,2

6,7

Kvs-Wert

m³/h

1,6

2,2

4,3

6,7

11,5

20,6

22,6

37,1

Cv-Wert

gal/min

1,9

2,6

5,0

7,8

13,4

23,9

26,3

43,2
