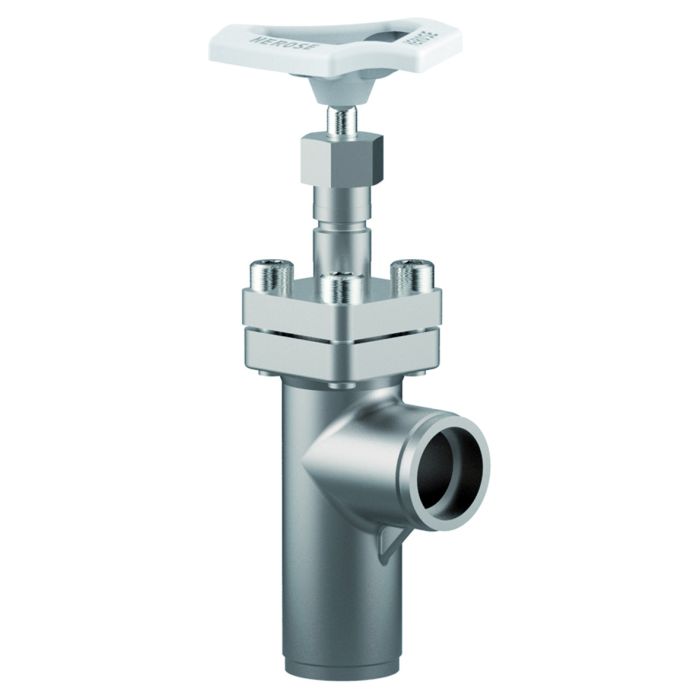

Typ 01352 - Eckventil

Datenblatt ID: CR_01352
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Empfohlene Betriebstemperatur: -60°C (213K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Eckventile, PN50

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 01352.X.000*

* Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Artikel-Nr. 01352.X.0004

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Verfügbare Sonderausführungen - nur auf Anfrage:

· Ausführung mit Drosselkegel

· Ausführung mit Rückschlagkegel

· Weitere Rohrwandstärken

Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
ClassNK (Class Rules)
License of Special Equipment (China) (TS)
DNV (Class Rules)
BV (Class Rules)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
ABS (Class Rules)
25-0381115-PDA
Datenblätter
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 01352
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01352

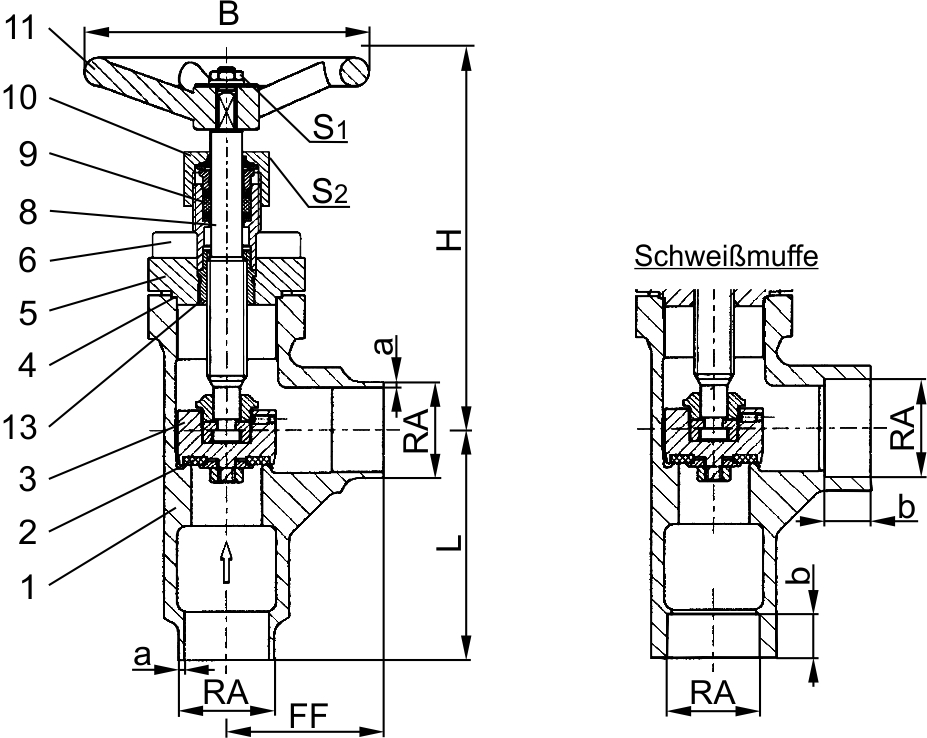

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

1.4301

A 276 Grade 304

4

Oberteildichtung

PTFE

5

Oberteil

1.4301 /

1.4308

A 276 Grade 304 /

A 351 CF8

6

Oberteilschrauben

1.4301/A2

A 194 B8

8

Spindel

1.4301

A 276 Grade 304

9

Stopfbuchspackung

Graphit / PTFE / MICA

10

Stopfbuchsmutter

1.4305

A 276 Grade 303

11

Handrad

Aluminium Legierung

13

Gewindebuchse

CW452K

B 159 UNS C51900
Ausführungen

Typ 01352 - Standardausführung

Technische Daten

Nenngröße

DN

15

20

25

32

40

50

Größenschlüssel

.X.

1521

2026

2533

3242

4048

5060

Baulänge

FF

40

50

55

60

58

85

Höhe

H

140

140

140

170

175

200

äußerer Rohr-Ø ISO 1127

RA

21,3

26,9

33,7

42,0

48,3

60,3

Wandstärke Rohr ISO 1127

a

2,0

2,0

2,0

2,0

2,0

2,0

äußerer Rohr-Ø ASTM A312

RA

21,34

26,67

33,4

-

48,26

60,33

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Muffentiefe

b

10

13

13

13

13

16

Handrad-Ø

B

100

100

100

125

125

125

Länge

L

50

65

80

80

90

90

Schlüsselweite

S1

7

7

7

10

10

10

Schlüsselweite

S2

30

30

30

36

36

36

Gewicht

ca. kg

1,0

1,3

1,7

3,1

3,3

6,0

Kvs-Wert

m³/h

6,0

10,5

17,2

32,0

35,0

57,0

Cv-Wert

gal/min

7,0

12,2

20,0

37,2

40,7

66,3
?
