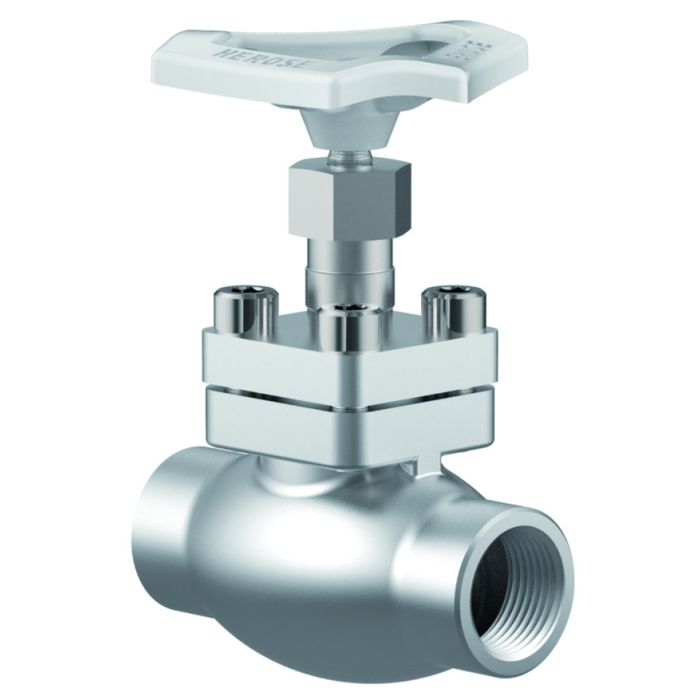

Typ 01355 - Durchgangsventil

Datenblatt ID: CR_01355
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Empfohlene Betriebstemperaturen: -60°C (213K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Durchgangsventile, PN50

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 01355.X.0001

Artikel-Nr. 01355.X.5001 mit Rückschlagfunktion

Innengewindeanschluss (G) nach ISO 228/1

Artikel-Nr. 01355.X.0006

Artikel-Nr. 01355.X.5006 mit Rückschlagfunktion

Innengewindeanschluss NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· Innengewindeanschluss (R) nach ISO 7-Rc

· Ausführung mit Drosselkegel

Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
Gost Ukraine (Gost Ukraine)
ClassNK (Class Rules)
License of Special Equipment (China) (TS)
DNV (Class Rules)
BV (Class Rules)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Lloyd's Register (Class Rules)
Association of American Railroads (AAR)
ABS (Class Rules)
25-0381115-PDA
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 01355
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01355

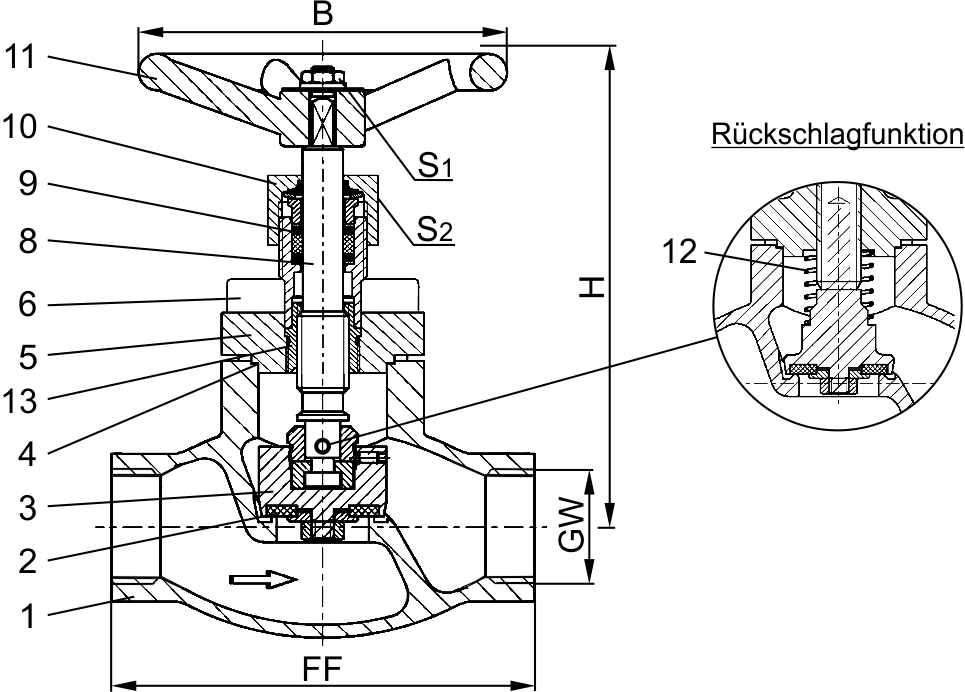

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

1.4301

A 276 Grade 304

4

Oberteildichtung

PTFE

5

Oberteil

1.4301 /

1.4308

A 276 Grade 304 /

A 351 CF8

6

Oberteilschrauben

1.4301/A2

A 194 B8

8

Spindel

1.4301

A 276 Grade 304

9

Stopfbuchspackung

Graphit / PTFE / MICA

10

Stopfbuchsmutter

1.4305

A 276 Grade 303

11

Handrad

Aluminium Legierung

12

Feder

1.4310

A 313 Grade 301

13

Gewindebuchse

CW452K

B 159 UNS C51900
Ausführungen

Typ 01355 - Standardausführung

Technische Daten

Nenngröße

DN

10

10

15

20

25

40

40

50

Gewindegröße

GW

1/4

3/8

1/2

3/4

1

1-1/4

1-1/2

2

Größenschlüssel

.X.

0200

0300

0400

0600

1000

1200

1400

2000

Baulänge

FF

70

70

85

100

115

130

130

155

Höhe

H

140

140

140

140

140

175

175

200

Handrad-Ø

B

100

100

100

100

100

125

125

125

Schlüsselweite

S1

7

7

7

7

7

10

10

10

Schlüsselweite

S2

30

30

30

30

30

36

36

36

Gewicht

ca. kg

1,0

1,0

1,3

1,7

2,0

4,2

4,2

6,7

Kvs-Wert

m³/h

1,6

2,2

4,3

6,7

11,5

20,6

22,6

37,1

Cv-Wert

gal/min

1,9

2,6

5,0

7,8

13,4

23,9

26,3

43,2
