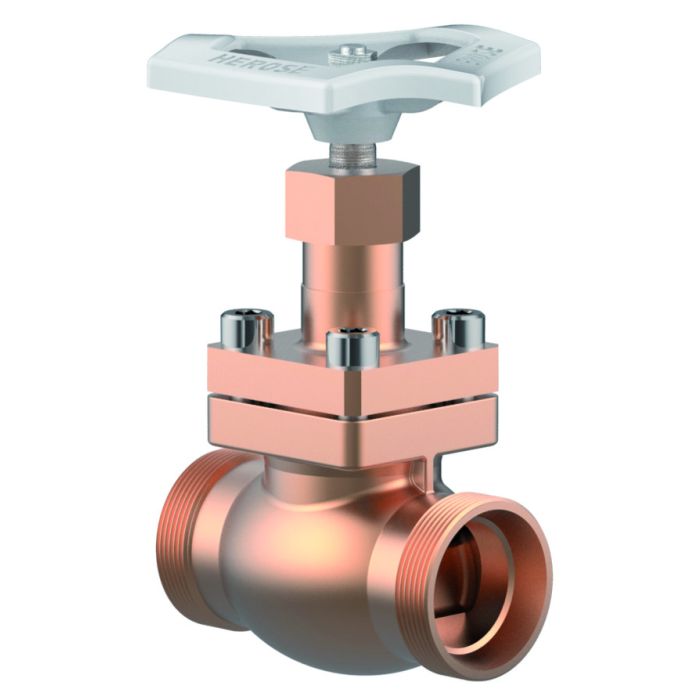

Typ 02401 - Durchgangsventil
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Empfohlene Betriebstemperaturen: -60°C (213K) bis +120°C (393K)
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Anwendung | LNG, Luftgase |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_02401_1 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
CC491K |
B 62 UNS C83600 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
CW614N |
B 283 UNS C38500 |
4 |
Oberteildichtung |
PTFE |
|
5 |
Oberteilflansch |
CC493K |
B 505 UNS C93200 |
6 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
8 |
Spindel |
1.4301 |
A 276 Grade 304 |
9 |
Stopfbuchspackung |
Graphit / PTFE |
|
10 |
Stopfbuchsmutter |
CW614N |
B 283 UNS C38500 |
11 |
Handrad |
Aluminium Legierung |
|
12 |
Feder |
CW452K |
B 159 UNS C51900 |

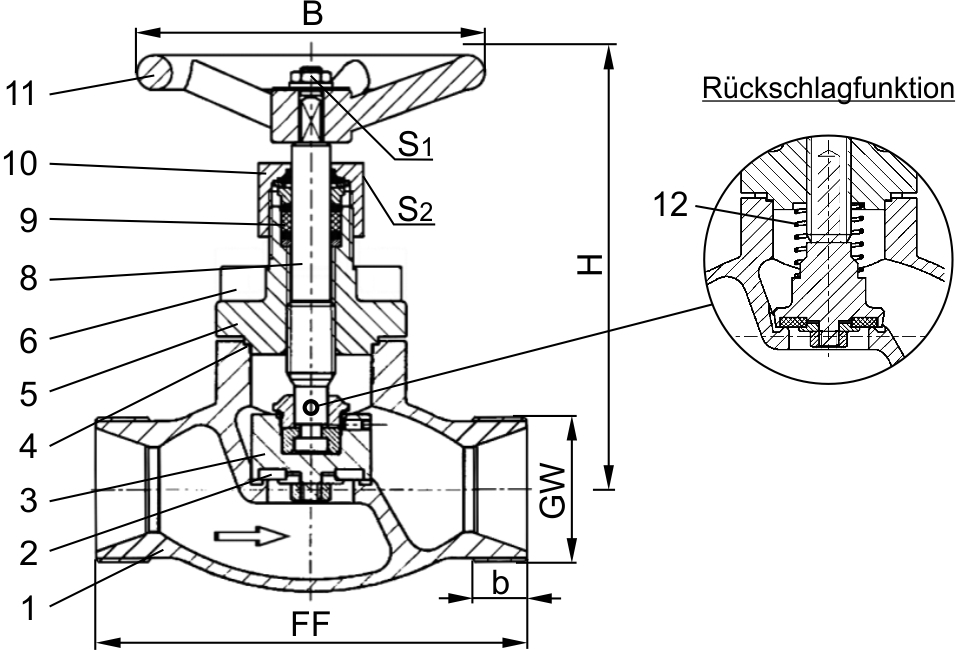

Typ 02401 - Standardausführung |
Technische Daten |
|||||
|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
20 |
32 |
40 |
50 |
Größenschlüssel |
.X. |
0100 |
0200 |
0320 |
0400 |
0500 |
Baulänge |
FF |
60 |
85 |
115 |
140 |
160 |
Höhe |
H |
140 |
140 |
170 |
175 |
200 |
Verschraubungsgewinde |
GW |
M26x1,5 |
M40x2,0 |
M55x2,0 |
M65x2,0 |
M78x2,0 |
Gewindelänge |
b |
10 |
11 |
14 |
17 |
20 |
Handrad-Ø |
B |
100 |
100 |
125 |
125 |
125 |
Schlüsselweite |
S1 |
7 |
7 |
10 |
10 |
10 |
Schlüsselweite |
S2 |
30 |
30 |
36 |
36 |
36 |
Gewicht |
ca. kg |
1,0 |
1,7 |
2,8 |
4,2 |
6,7 |
Kvs-Wert |
m³/h |
2,2 |
6,7 |
12,1 |
22,6 |
37,1 |
Cv-Wert |
gal/min |
2,6 |
7,8 |
14,1 |
26,3 |
43,2 |
