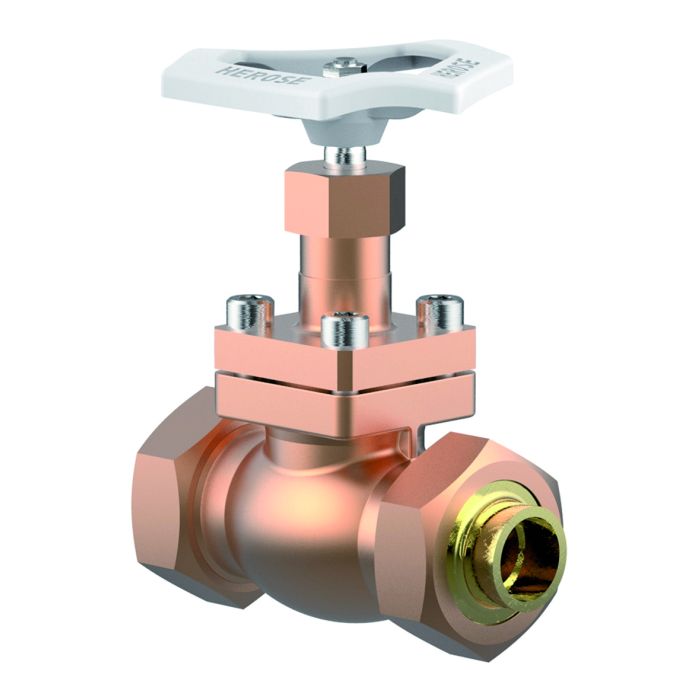

Typ 02401 - Durchgangsventil
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Empfohlene Betriebstemperaturen: -60°C (213K) bis +120°C (393K)
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Anwendung | LNG, Luftgase |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_02401_2 |

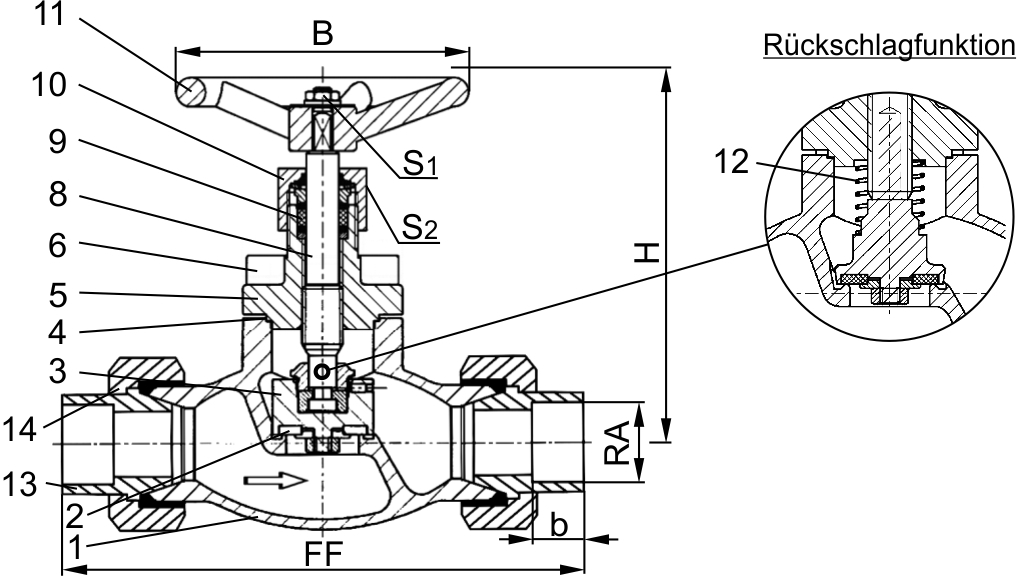

Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
CC491K |
B 62 UNS C83600 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
CW614N |
B 283 UNS C38500 |
4 |
Oberteildichtung |
PTFE |
|
5 |
Oberteilflansch |
CC493K |
B 505 UNS C93200 |
6 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
8 |
Spindel |
1.4301 |
A 276 Grade 304 |
9 |
Stopfbuchspackung |
Graphit / PTFE |
|
10 |
Stopfbuchsmutter |
CW614N |
B 283 UNS C38500 |
11 |
Handrad |
Aluminium Legierung |
|
12 |
Feder |
CW452K |
B 159 UNS C51900 |
13 |
Lötkugelbuchse |
CC493K |
B 505 UNS C93200 |
14 |
Überwurfmutter |
CC493K |
B 505 UNS C93200 |
Typ 02401 - Standardausführung |
Technische Daten |
||||||||
|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
Größenschlüssel |
.X. |
1012 |
1015 |
1518 |
2022 |
2528 |
3235 |
4042 |
5054 |
Baulänge |
FF |
98 |
98 |
132 |
132 |
171 |
171 |
230 |
230 |
Höhe |
H |
140 |
140 |
140 |
140 |
170 |
170 |
175 |
200 |
äußerer Rohr-Ø |
RA |
12,0 |
15,0 |
18,0 |
22,0 |
28,0 |
35,0 |
42,0 |
54,0 |
Muffentiefe |
b |
11 |
11 |
14 |
14 |
17 |
17 |
17 |
17 |
Handrad-Ø |
B |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
125 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
7 |
10 |
10 |
10 |
10 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
30 |
36 |
36 |
36 |
36 |
Gewicht |
ca. kg |
1,2 |
1,2 |
2,4 |
2,4 |
4,0 |
4,0 |
6,3 |
9,5 |
Kvs-Wert |
m³/h |
1,6 |
2,2 |
6,0 |
6,7 |
11,5 |
12,1 |
22,6 |
37,1 |
Cv-Wert |
gal/min |
1,9 |
2,6 |
7,1 |
7,8 |
13,4 |
14,1 |
26,3 |
43,2 |
