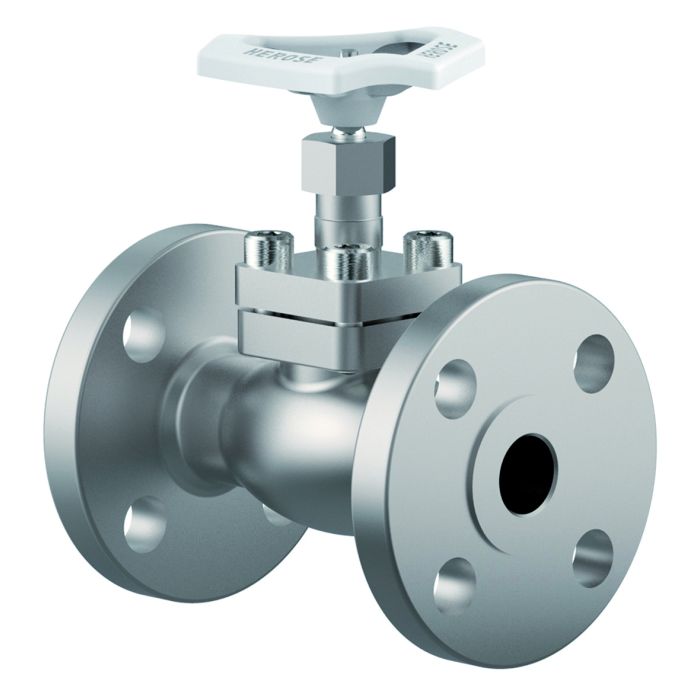

Typ 03351 - Durchgangsventil, ASME B16.5 Flansch

Datenblatt ID: CR_03351_3
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Empfohlene Betriebstemperaturen: -60°C (213K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Durchgangsventile, class 150

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 03351.X.0001

Artikel-Nr. 03351.X.5001 mit Rückschlagfunktion

Flanschanschluss nach ASME B16.5 class 150

Verfügbare Sonderausführungen - nur auf Anfrage:

· Ausführung mit Drosselkegel

Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
ClassNK (Class Rules)
License of Special Equipment (China) (TS)
DNV (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
BV (Class Rules)
RINA (Class Rules)
Lloyd's Register (Class Rules)
ABS (Class Rules)
25-0381115-PDA
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 03351
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_03351_3
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung bis DN50

PTFE / Elektrocarbon (25%)

2a

Dichtung ab DN65

PTFE

3

Abschlusskörper

1.4301

A 276 Grade 304

4

Oberteildichtung

PTFE

5

Oberteil

1.4301 /

1.4308

A 276 Grade 304 /

A 351 CF8

6

Oberteilschrauben

1.4301/A2

A 194 B8

8

Spindel

1.4301

A 276 Grade 304

9

Stopfbuchspackung

Graphit / PTFE / MICA

10

Stopfbuchsmutter

1.4305

A 276 Grade 303

11

Handrad

Aluminium Legierung

12

Feder

1.4310

A 313 Grade 301

13

Gewindebuchse

CW452K

B 159 UNS C51900
Ausführungen

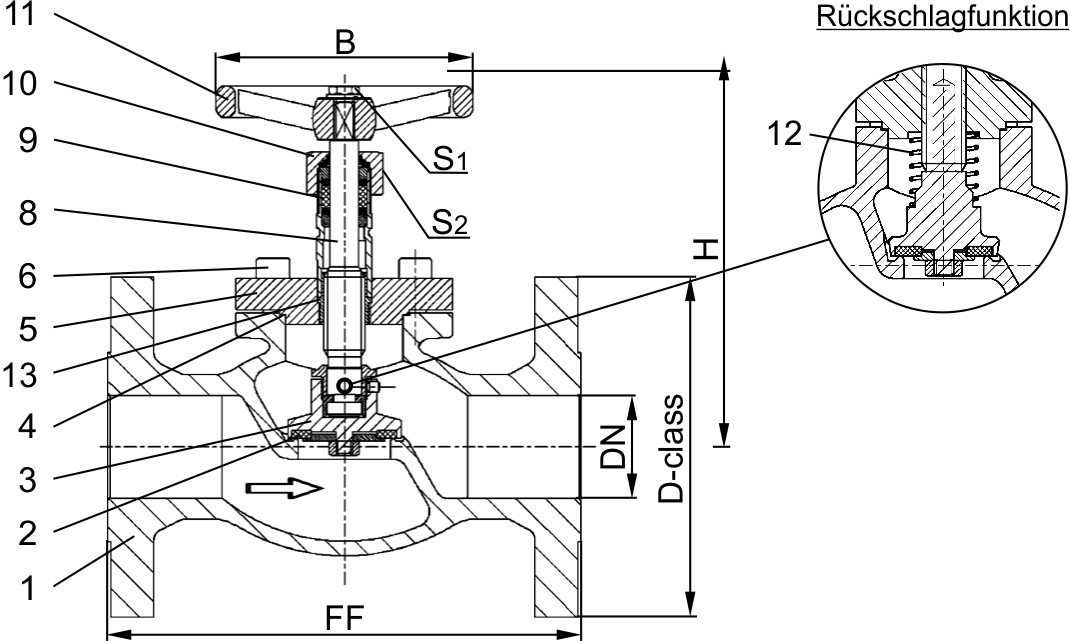

Typ 03351 - Standardausführung

Technische Daten

Nenngröße

DN

15

20

25

40

50

65

80

100

150

Größenschlüssel - Flansch ASME B16.5 class 150

.X.

0400

0600

1000

1400

2000

2400

3000

4000

6000

Flanschdurchmesser

D-class

90

100

110

125

150

180

190

230

280

Baulänge

FF

140

150

160

200

230

290

310

350

577

Höhe

H

130

130

140

170

200

260

310

350

380

Handrad-Ø

B

100

100

100

125

125

200

250

315

360

Schlüsselweite

S1

7

7

7

10

10

10

10

12

15

Schlüsselweite

S2

30

30

30

36

36

36

36

41

41

Gewicht

ca. kg

3,0

3,5

4,5

9,0

13,0

21,0

28,0

42,0

83,0

Kvs-Wert

m³/h

4,3

6,7

11,5

22,6

37,1

71,1

104,0

170,0

350,0

Cv-Wert

gal/min

5,0

7,8

13,4

26,3

43,2

82,9

121,3

198,3

408,4
