Typ 05411 - Rückschlagventil

Datenblatt ID: CR_05411_1
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Rückschlagventile, PN50

Gehäuse und aufgeflanschter Deckel aus Bronze

mit Schließfeder, Öffnungsdruck ca. 0,1 bar

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 05411.X.0001

beiderseits Außengewinde für Verschraubungsanschluss

Zertifikate
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 05411
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_05411_1

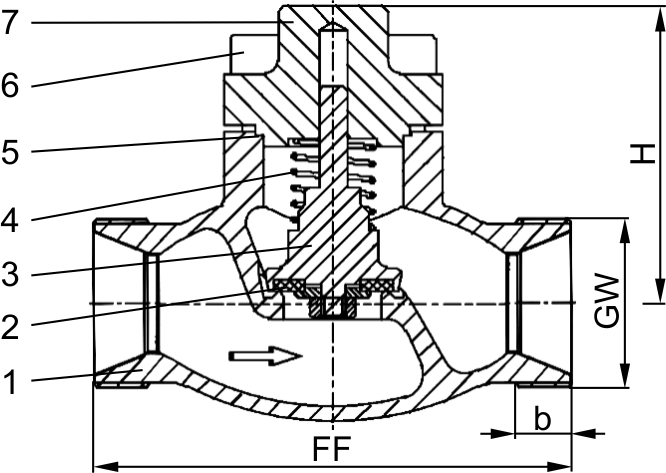

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

CW614N

B 283 UNS C38500

4

Feder

CW452K

B 159 UNS C51900

5

Oberteildichtung

PTFE

6

Deckelschrauben

1.4301/A2

A 194 B8

7

Deckel

CC493K

B 505 UNS C93200
Ausführungen

Typ 05411 - Standardausführung

Technische Daten

Nenngröße

DN

10

20

32

40

50

Größenschlüssel

.X.

0100

0200

0320

0400

0500

Baulänge

FF

60

85

115

140

160

Höhe

H

71

72

87

95

95

Verschraubungsgewinde

GW

M26x1,5

M40x2,0

M55x2,0

M65x2,0

M78x2,0

Gewindelänge

b

7

11

14

17

20

Gewicht

ca. kg

0,7

1,3

2,4

3,9

5,7

Kvs - Wert

m³/h

2,2

6,7

12,1

22,6

37,1

Cv - Wert

gal/min

2,6

7,8

14,1

26,3

43,2
