Typ 05412 - Rückschlagventil

Datenblatt ID: CR_05412_3
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

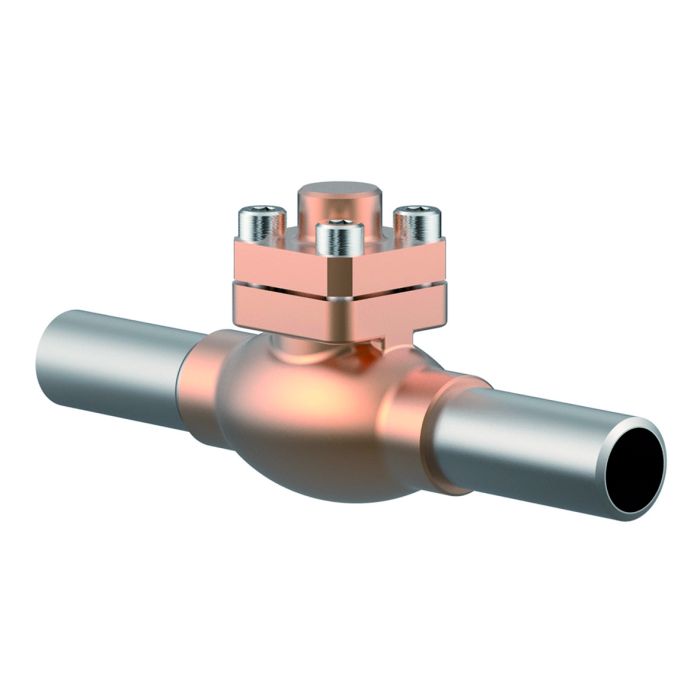

Tieftemperatur-Rückschlagventile, PN50

Gehäuse und aufgeflanschter Deckel aus Bronze

mit Schließfeder, Öffnungsdruck ca. 0,1 bar

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 05412.X.0007

beiderseits eingelötete Edelstahlrohre nach DIN EN 10216-5 oder ASTM A312

Verfügbare Sonderausführungen - nur auf Anfrage:

· Weitere Rohrwandstärken

Zertifikate
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 05412
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_05412_3

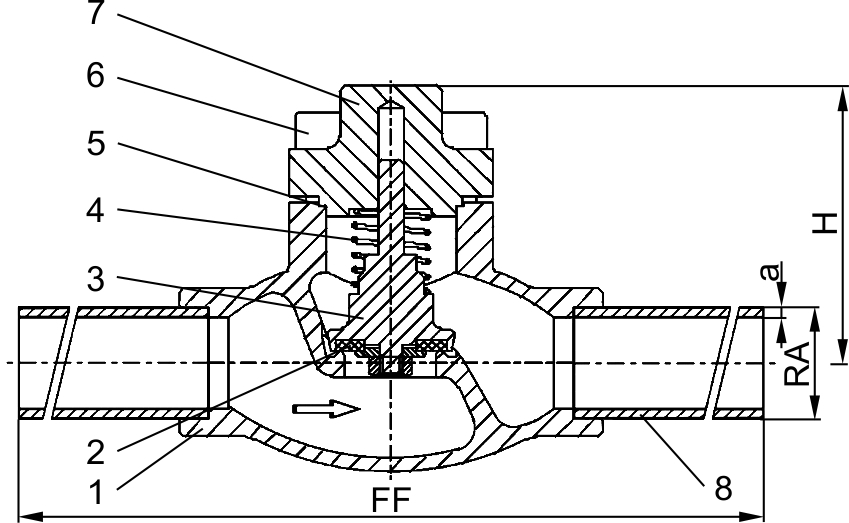

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

CW614N

B 283 UNS C38500

4

Feder

CW452K

B 159 UNS C51900

5

Oberteildichtung

PTFE

6

Deckelschrauben

1.4301/A2

A 194 B8

7

Deckel

CC493K

B 505 UNS C93200

8

Edelstahlrohr

1.4306

A 312 TP304L
Ausführungen

Typ 05412 - Standardausführung

Technische Daten

Nenngröße

DN

10

10

15

20

25

32

40

50

Größenschlüssel

.X.

1012

1017

1521

2027

2533

3242

4048

5060

Baulänge

FF

210

210

235

235

265

265

290

310

Höhe

H

71

71

71

72

75

87

95

95

äußerer Rohr-Ø ISO 1127

RA

12,0

17,2

21,3

26,9

33,7

42,4

48,3

60,3

Wandstärke Rohr ISO 1127

a

1,0

2,3

2,6

2,9

3,2

3,2

3,6

3,6

äußerer Rohr-Ø ASTM A312

RA

-

17,15

21,34

26,67

33,40

42,16

48,26

60,33

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Gewicht

ca. kg

0,8

0,8

1,1

1,4

2,0

2,8

4,5

6,5

Kvs - Wert

m³/h

2,2

2,2

4,3

6,7

11,5

12,1

22,6

37,1

Cv - Wert

gal/min

2,6

2,6

5,0

7,8

13,4

14,1

26,3

43,2
