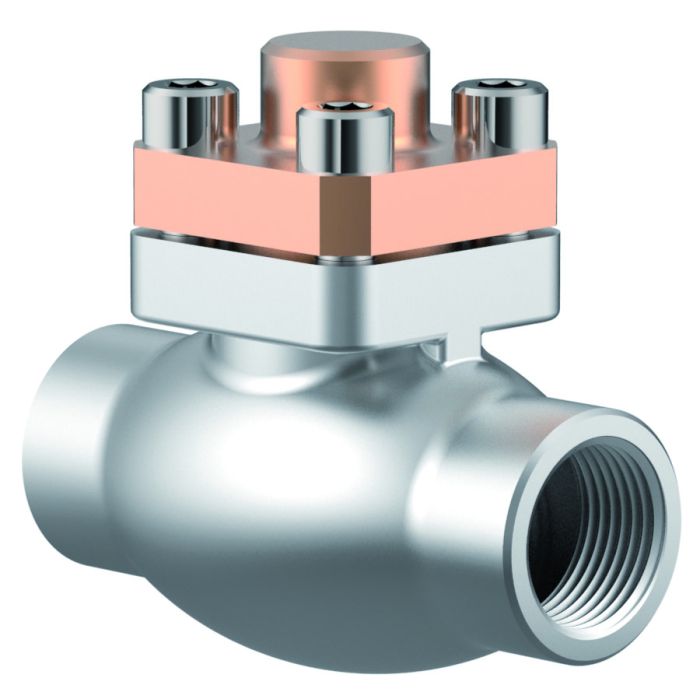

Typ 05415 - Rückschlagventil

Datenblatt ID: CR_05415
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Rückschlagventile, PN50

Gehäuse aus Edelstahl, aufgeflanschter Deckel aus Bronze

mit Schließfeder, Öffnungsdruck ca. 0,1 bar

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 05415.X.0001

Innengewindeaschluss (G) nach ISO 228/1

Artikel-Nr. 05415.X.0006

Innengewindeaschluss NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· Innengewindeanschluss (R) nach ISO 7-Rc

Zertifikate
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 05415
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_05415

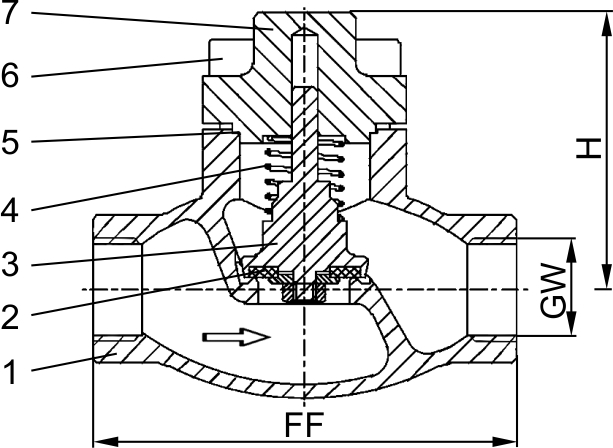

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

CW614N

B 283 UNS C38500

4

Feder

CW452K

B 159 UNS C51900

5

Oberteildichtung

PTFE

6

Deckelschrauben

1.4301/A2

A 194 B8

7

Deckel

CC493K

B 505 UNS C93200
Ausführungen

Typ 05415 - Standardausführung

Technische Daten

Nenngröße

DN

10

10

15

20

25

32

40

50

Gewindegröße

GW

1/4

3/8

1/2

3/4

1

1-1/4

1-1/2

2

Größenschlüssel

.X.

0200

0300

0400

0600

1000

1200

1400

2000

Baulänge

FF

70

70

85

100

115

130

130

155

Höhe

H

71

71

71

72

75

95

95

95

Gewicht

ca. kg

0,7

0,7

1,0

1,3

1,6

3,9

3,9

5,7

Kvs - Wert

m³/h

1,6

2,2

4,3

6,7

11,5

20,6

22,6

37,1

Cv - Wert

gal/min

1,9

2,6

5,0

7,8

13,4

23,9

26,3

43,2
