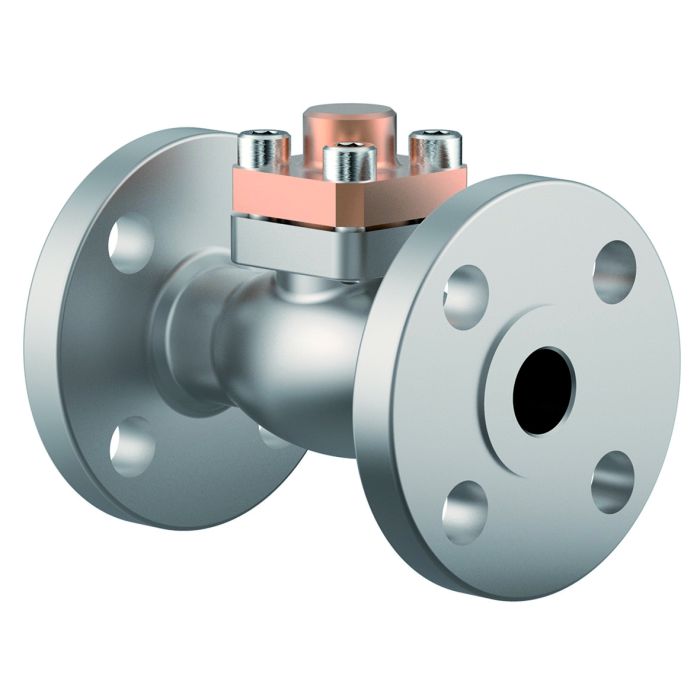

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 05418 - Rückschlagventil, ASME B16.5 Flansche

Datenblatt ID: CR_05418_3

Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Rückschlagventile, class 150

Gehäuse aus Edelstahl, aufgeflanschter Deckel aus Bronze

mit Schließfeder, Öffnungsdruck ca. 0,1 bar

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 05418.X.0001

Flanschanschluss nach ASME B16.5 class 150

Zertifikate

type-examination for LNG (DIN EN 12567)

Gost Ukraine (Gost Ukraine)

License of Special Equipment (China) (TS)

Pressure Equipment Directive (2014/68/EU)

Type (Baureihe)	05418
Anwendung	LNG, Luftgase
Anwendungsbereich	Transport, Lagerung, Betankung, Prozesse
Artikelnummer	CR_05418_3

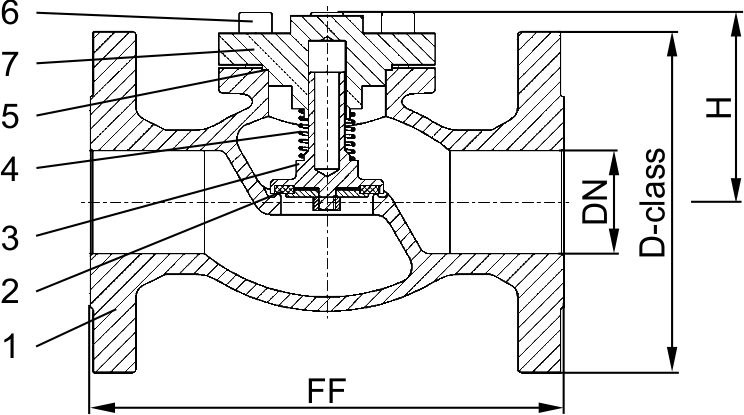

Typ 05418 - Standardausführung	Technische Daten
Nenngröße	DN	15	20	25	40	50	65	80	100	150
Größenschlüssel - Flansch ASME B16.5 class 150	.X.	0400	0600	1000	1400	2000	2400	3000	4000	6000
Flanschdurchmesser	D-class	90	100	110	125	150	180	190	230	280
Baulänge	FF	140	150	160	200	230	290	310	350	577
Höhe	H	70	75	75	95	90	125	150	165	215
Gewicht	ca. kg	2,9	3,4	4,4	6,4	11,6	19,2	25,2	39,8	81,5
Kvs - Wert	m³/h	4,3	6,7	11,5	22,6	37,1	71,1	104,0	170,0	350,0
Cv - Wert	gal/min	5,0	7,8	13,4	26,3	43,2	82,9	121,3	198,3	408,4
